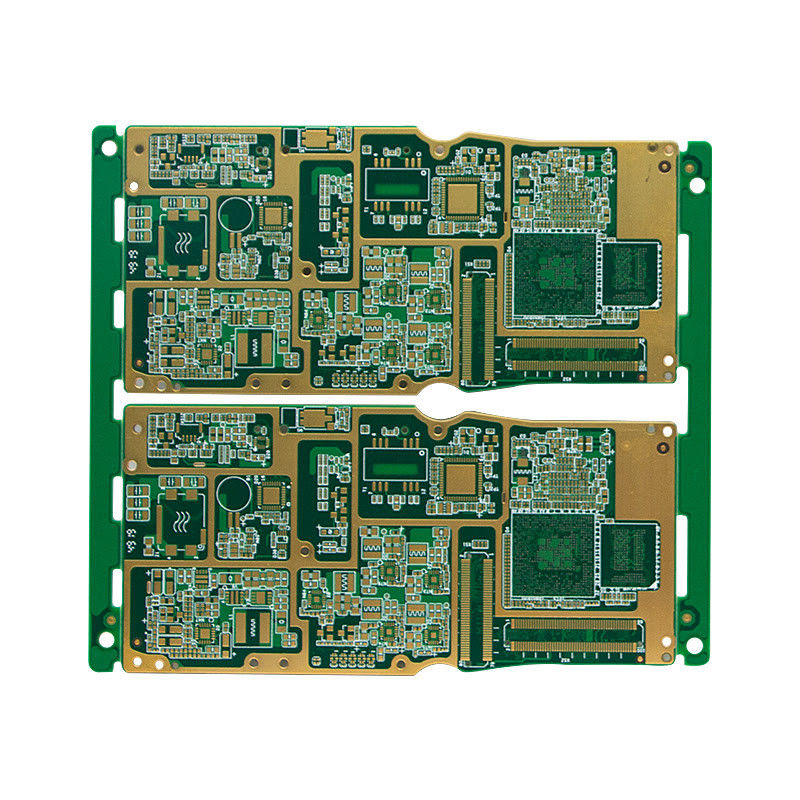

14L Hdi Pcb Montage 3+N+3 Shengyi S1000-2M für die Kommunikation

Markenbezeichnung:	Ben Qiang
Modellnummer:	FR-4/Rogers
MOQ:	1 PCS
Preis:	custom made
Zahlungsbedingungen:	Banküberweisung/Alipay/PayPal
Versorgungsfähigkeit:	200,000 Quadratmeter/Jahr

Einzelheiten

Herkunftsort:

Shenzhen, China

Zertifizierung:

ISO/TS16949/RoHS/TS16949

Anwendung:

Kommunikation

Eigenschaften:

3 Laser, 4 Lamination, 3 + N + 3

Material:

Shengyi S1000-2M

Schicht:

14L

Stärke:

1.2±0,1 mm

Min. Durchmesser des Löchers:

Laserloch: 0,1 mm;

Min Width /Space:

65/65um

Oberflächenbearbeitung:

ENIG++OSP

Internes Modell:

C630002I12

Verpackung Informationen:

Vakuumverpackungen mit Luftperlen

Versorgungsmaterial-Fähigkeit:

200,000 Quadratmeter/Jahr

Hervorheben:

Beschreibung des Produkts

HDI mit 3+N+3

Projekt	Kapazität des PCB-Verfahrens
Anzahl der Schichten	1-40 Schichten
Min. Außengrenzbreite/Raum	3/3 Mil
Außenkopferdicke	280um ((8OZ)
Innere Kupferdicke	210um ((6OZ)
Toleranz für die PCB-Dicke	Plattenstärke≤1,0 mm; ±0,1 mm+,/-0,05 mm unter vier Schichten Plattenstärke >1,0 mm; ±10%
Mindest-PTH	Mechanische Bohrung 4 mm, Laser 3 mm
Material	FR-4, hohe Tg, halogenfrei, PTFE, Rogers, Polyimid
HDI	Ebenen 2 bis 7
Sonderverfahren	Vergrabene Blinde Durchläufe, Blinde Schlitze, starre-flex Kombination, gemischte Druck, Rückbohrung, vergrabene Widerstand, vergrabene Kapazität, Frässtufen, Multi-Kombination Impedanz;
