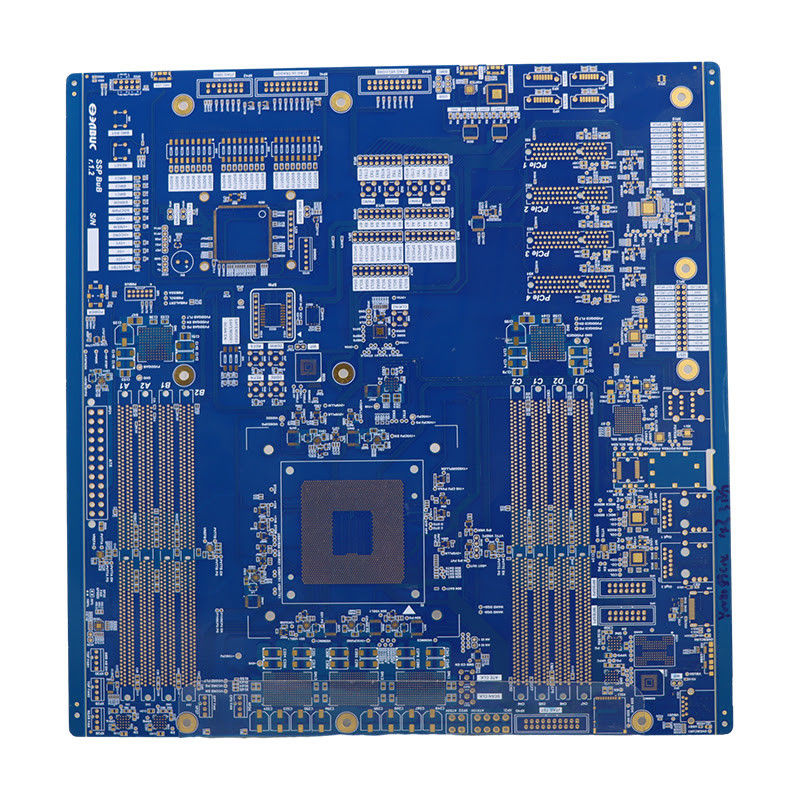

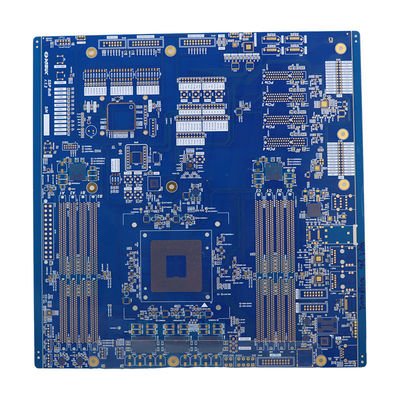

1.5 mm Dicke HDI-PCB-Board 6 Schicht mit weißem Seidenbildschirm

Beschreibung des Produkts:

Das HDI Printed Wiring Board, auch als Nanocircuit PCB bekannt, ist ein hochdichtes Schicht-PCB, das fortschrittliche Technologie und Präzisionsfertigungstechniken verwendet, um eine überlegene Leistung zu erzielen.Mit zunehmender Nachfrage nach kleineren und leistungsfähigeren elektronischen GerätenIn den letzten Jahren hat sich das HDI-PCB-Board zu einem wesentlichen Bestandteil in verschiedenen Branchen wie Telekommunikation, Luft- und Raumfahrt, Medizin und Automobilindustrie entwickelt.

• Anzahl der Schichten:1-30 Schichten
• PCB-Dicke:1.5 mm
• Größe der Platte:300 × 210 mm
• Oberflächenveredelung:Chemisches Nickelpalladium

Die HDI-PCB-Platte ist so konzipiert, dass sie eine hohe Schichtzahl von 1 bis 30 Schichten aufweist, wodurch eine größere Anzahl von Komponenten auf einer kleineren Oberfläche platziert werden kann.Dies führt zu einem kompakteren und leichteren Design, so dass es ideal für tragbare elektronische Geräte geeignet ist.

Die PCB-Dicke von 1,5 mm gewährleistet die Haltbarkeit und Stabilität des Platins und macht es für den Einsatz in Hochspannungsumgebungen geeignet.Die Plattengröße von 300 * 210 mm bietet viel Platz für die Platzierung von Komponenten, so daß ein hocheffizientes und optimiertes Design möglich ist.

Die Oberflächenveredelung aus chemischem Nickel-Palladium bietet einen hervorragenden Schutz vor Korrosion und Oxidation und gewährleistet die Langlebigkeit und Zuverlässigkeit der HDI-PCB-Board.

Die HDI-Leiterplatte ist auch als Hochdichte-Verbindung bekannt, da sie eine größere Anzahl von Verbindungen in einem kleineren Raum aufnehmen kann.Dies wird durch den Einsatz fortschrittlicher Technologien erreicht., wie z. B. Mikrovia und Blind-Via, die die Vermittlung von Spuren zwischen Schichten ermöglichen und so ein kompakteres und effizienteres Design schaffen.

Die HDI-PCB-Boards werden mit Hilfe fortschrittlicher Technologien und Präzisionsfertigungstechniken hergestellt, um ein Höchstmaß an Qualität und Leistung zu gewährleisten.Dazu gehört auch die Verwendung fortschrittlicher Bildgebungs- und Ätzverfahren, sowie die Verwendung leistungsfähiger Materialien.

Durch den Einsatz fortschrittlicher Technologie und Präzisionsfertigung wird nicht nur ein kompakteres und effizienteres Design ermöglicht, sondern auch die Signalintegrität und -zuverlässigkeit verbessert.

Die HDI-Leiterplatte ist eine entscheidende Komponente bei der Herstellung leistungsstarker elektronischer Geräte.es bietet eine zuverlässige und effiziente Lösung für verschiedene BranchenDie Verwendung von Präzisionsprodukten und hochleistungsfähigen Materialien sorgt für höchste Qualität und Leistung und macht es zu einem wesentlichen Produkt für jedes fortschrittliche elektronische System.

Eigenschaften:

• Produktbezeichnung: HDI-PCB-Platte
• Anzahl der Schichten: 6 Schichten
• Impedanzkontrolle: Ja
• Größe der Platte: 300 * 210 mm
• Schablonservice: Ja
• Anzahl der Schichten: 1-30 Schichten
• Mikrovia-PCB-Montage
• Weiterentwickelte Interconnect-PCB
• HDI-PCB-Platten

Technische Parameter:

Anwendungen:

Die HDI-Leiterplatte (High-Density Interconnect PCB Board), auch als HDI Printed Wiring Board bekannt,ist eine hochentwickelte und innovative Lösung für die Hochgeschwindigkeitssignalübertragung in modernen UnterhaltungselektronikgerätenMit seinem Eintauchen-Gold-Verfahren und der Impedanz-Kontrolltechnologie ist es zu einem wesentlichen Bestandteil bei der Entwicklung modernster elektronischer Produkte geworden.

Das im HDI-PCB-Board verwendete Eintauchen-Goldverfahren ist eine Oberflächenveredelungstechnik, bei der eine dünne Goldschicht über die Kupferspuren auf dem PCB abgelagert wird.Dies bietet einen hervorragenden Schutz vor Korrosion und OxidationDie glatte Oberfläche des Goldes verbessert auch die elektrische Leitfähigkeit und macht es zu einer idealen Wahl für die Hochgeschwindigkeitssignalübertragung.

Die in HDI-PCB-Boards verwendete Impedanzsteuerungstechnologie ist entscheidend für die Aufrechterhaltung der Signalintegrität und die Verringerung von Störungen bei schnellen elektronischen Geräten.Mit präziser Steuerung der Impedanzwerte, kann die Leiterplatte den Signalfluss effektiv verwalten, Verzerrungen und Verzögerungen verhindern. Dies macht HDI-Leiterplatte zur besten Wahl für Anwendungen, die eine Hochgeschwindigkeitsdatenübertragung erfordern.

HDI-PCB-Boards werden in verschiedenen elektronischen Geräten wie Smartphones, Tablets, Laptops und Wearables eingesetzt.Mit der steigenden Nachfrage nach schnelleren und effizienteren Geräten, HDI-PCB-Board ist zu einem entscheidenden Bestandteil bei der Entwicklung dieser Produkte geworden.Während seine fortschrittliche Verbindungstechnologie eine Hochgeschwindigkeits-Datenübertragung ermöglicht.

HDI-PCB-Boards sind in einer Vielzahl von Schichtzahlen erhältlich, von 1 bis 30 Schichten, was sie zu einer vielseitigen Lösung für verschiedene Designanforderungen macht.Es kann komplexe Schaltkreisentwürfe aufnehmen und eine bessere Signalvermittlung bieten, was zu einer verbesserten Leistung und Zuverlässigkeit des elektronischen Geräts führt.

Die HDI-Leiterplatte hat eine Dicke von 1,5 mm, was sie zu einer leichten und dünnen Option für elektronische Geräte macht.wo Platz und Gewicht entscheidende Faktoren sindTrotz seines schlanken Designs kann es immer noch hochdichte Verbindungen bereitstellen und die Signalintegrität aufrechterhalten, was es zu einer bevorzugten Wahl für moderne Unterhaltungselektronik macht.

Das HDI-PCB-Board hat die Unterhaltungselektronikindustrie revolutioniert, indem es die Entwicklung von Hightech-Geräten ermöglicht hat, die eine schnelle Datenübertragung erfordern.Mit seinen fortschrittlichen Funktionen wie dem Eintauchen Gold-ProzessIn den letzten Jahren hat sich die Produktion von elektronischen Geräten, wie beispielsweise Smartphones, Laptops oder Wearable-Technologie, in den letzten Jahren stark verschlechtert.HDI-PCB-Boards spielen eine entscheidende Rolle bei der Bereitstellung effizienter und zuverlässiger Leistungen.

Anpassung:

Unser HDI PCB Board Customization Service bietet fortschrittliche PCB-Lösungen für Unterhaltungselektronik.Wir sind bestrebt, hochgradig maßgeschneiderte und innovative Lösungen zu bieten, um Ihren spezifischen Bedürfnissen gerecht zu werden.

Anwendung:Verbraucherelektronik

Prozess:Immersionsgold

Anzahl der Schichten:6-Schicht

PCB-Name:4L 1+N+1 HDI-Boards

Oberflächenveredelung:Chemisches Nickelpalladium

• Fortgeschrittene Verbindungslösungen für Unterhaltungselektronik
• Hochgradig angepasste und innovative HDI-gedruckte Drahtplatten
• Fachkenntnisse im Bereich der PCB-Montage durch Mikrovia
• Individuelles PCB-Design für spezifische Bedürfnisse

Verpackung und Versand:

Die HDI-Leiterplatte ist in einem robusten Karton verpackt, um einen sicheren Transport zu gewährleisten.

Innerhalb der Schachtel ist das PCB-Board sicher in antistatische Blasenfolie eingewickelt, um es vor möglichen Schäden während des Versands zu schützen.Die Ecken der Platte sind mit Schaumpolsterung für zusätzlichen Schutz verstärkt.

Die Box wird dann mit einem starken Verpackungsteppi versiegelt, um zu verhindern, dass sie während des Transports geöffnet wird.Die entsprechenden Zollkennzeichnungen und Unterlagen sind auch an der Box angebracht..

Unsere Standardversandmethode für das HDI-PCB-Board erfolgt über einen seriösen Kurierdienst wie DHL, FedEx oder UPS. Dies gewährleistet eine rechtzeitige und zuverlässige Lieferung des Produkts an unsere Kunden.

Bei Großbestellungen werden die PCB-Boards je nach Bestellmenge in größere Kartons oder Paletten verpackt.

Wir achten sehr sorgfältig auf die Verpackung und den Versand unserer Produkte, um sicherzustellen, dass sie in perfektem Zustand ankommen.Bitte kontaktieren Sie uns sofort und wir werden dafür sorgen, dass ein Ersatz ausgeschickt wird..

Häufige Fragen:

• F: Was ist das Material von HDI-PCB-Boards?
• A: Die HDI-PCB-Platte besteht aus FR-4-Material.
• F: Was ist die maximale Anzahl der Schichten für HDI-PCB-Boards?
• A:Die maximale Anzahl der Schichten für HDI-PCB-Boards beträgt 12.
• F: Was ist die Mindestliniebreite und -abstand für HDI-PCB-Boards?
• A:Die Mindestliniebreite und -abstand für HDI-PCB-Boards beträgt 3 mm.
• F: Was ist die Dicke Toleranz für HDI PCB Board?
• A:Die Dicke Toleranz für HDI-PCB-Boards beträgt +/- 10%.
• F: Was ist die maximale Betriebstemperatur für HDI-PCB-Boards?
• A:Die maximale Betriebstemperatur für HDI-PCB-Boards beträgt 130°C.
