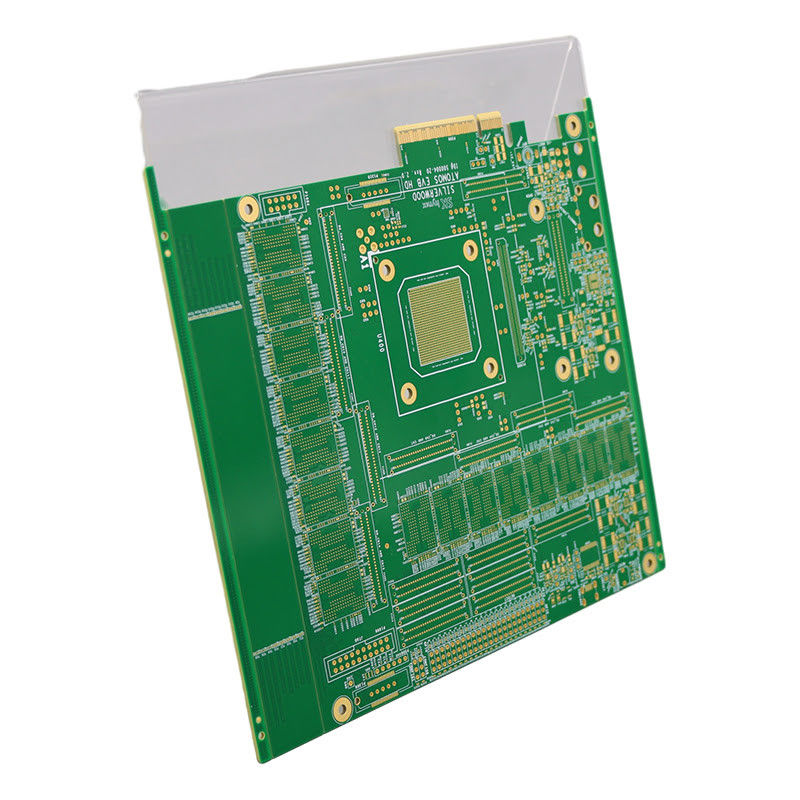

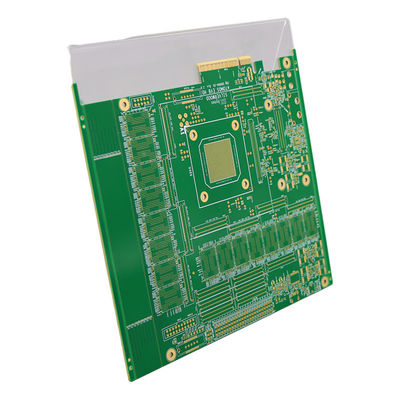

Festgold 5U Oberflächenbehandlung / Kupfer-Metallbeschichtung integrierte Hochgeschwindigkeits-PCB

Festgold 5U Oberflächenbehandlung / Kupfer-Metallbeschichtung integrierte Hochgeschwindigkeits-PCB

Einzelheiten
Metal Coating:
Copper
Service:
One-Stop OEM Service
Silkscreen:
White
Surfacet Treatment:
Hard Gold 5U
Copper Thickness:
1oz, 0.5oz-12oz
Supplier Type:
OEM PCBA
Dissipation Factor:
0.0013 (10 GHz)
Mode Of Production:
SMT
Hervorheben:

5U Oberflächenbehandlung Hochgeschwindigkeits-PCB

,

Kupfer-Metallbeschichtung Hochgeschwindigkeits-PCB

,

Integrierte Hochgeschwindigkeits-PCB

Beschreibung des Produkts

Beschreibung des Produkts:

Hochgeschwindigkeits-PCB - Fortgeschrittene PCB-Fertigungstechnologie
Produktübersicht

High Speed PCB, auch als Fast PCB bekannt, ist eine Art von Leiterplatte, die mit fortschrittlicher Technologie entwickelt und hergestellt wird, um eine hohe Geschwindigkeitsleistung zu gewährleisten.Es wird häufig in elektronischen Geräten und Systemen verwendet, die eine schnelle Signalübertragung und -verarbeitung erfordern, wie z. B. Computer, Smartphones und Kommunikationsgeräte.

Oberflächenbearbeitung

Unsere Hochgeschwindigkeits-PCBs sind in drei Oberflächenformationen erhältlich: LF-HAL, HASL und Gold.Flachfläche mit guter Schweißfähigkeit und umweltfreundlichHASL (Hot Air Solder Leveling) ist eine traditionelle Oberflächenveredelung, die kostengünstig und weit verbreitet ist.

Ein-Stopp-OEM-Service

Wir bieten einen One-Stop-OEM-Service für High Speed-PCBs an, was bedeutet, dass wir den gesamten Produktionsprozess von Design und Fertigung bis hin zu Montage und Tests bewältigen können.Dies gewährleistet einen nahtlosen und effizienten Produktionsprozess, was unseren Kunden Zeit und Ressourcen spart.

Verlustfaktor

Der Dissipationsfaktor unserer Hochgeschwindigkeits-PCBs beträgt 0,0013 bei 10 GHz, was bedeutet, dass er einen geringen Signalverlust aufweist und eine hohe Geschwindigkeitsleistung aufrechterhalten kann.Dies wird durch die Verwendung hochwertiger Materialien und fortschrittlicher Fertigungstechniken erreicht.

Herstellungsart

Unsere High-Speed-PCBs werden mit Surface Mount Technology (SMT) hergestellt, was eine engere Platzierung der Komponenten und eine höhere Leistungsdichte ermöglicht.Dies führt zu einer verbesserten Signalintegrität und einer schnelleren Datenübertragung.

Lieferantenart

Wir sind ein OEM (Original Equipment Manufacturer) PCBA (Printed Circuit Board Assembly) Lieferant,was bedeutet, dass wir kundenspezifische High-Speed-PCBs nach den Vorgaben und Anforderungen unserer Kunden liefern könnenUnsere Expertise in der fortschrittlichen PCB-Fertigungstechnologie und One-Stop-OEM-Service machen uns zu einem zuverlässigen und vertrauenswürdigen Lieferanten für schnelle elektronische Produkte.

Wählen Sie High Speed PCB für Ihre elektronischen Geräte und Systeme und erleben Sie die Kraft fortschrittlicher PCB-Fertigungstechnologie.


Eigenschaften:

  • Produktbezeichnung: HochgeschwindigkeitsPCB
  • Auslöschfaktor: 0,0013 (10 GHz)
  • Dienstleistung: Ein-Stopp-OEM-Service
  • Oberflächenbehandlung: Hartgold 5U
  • Herstellungsart: SMT
  • Farbe: Weiß, Schwarz, Gelb
  • Schnelle PCB
  • Schnelle PCB
  • Schnelle PCB-Prototypen

Technische Parameter:

Technische Spezifikationen für Hochgeschwindigkeits-PCB
Produktbezeichnung Hochgeschwindigkeits-Elektronische Platte
Verarbeitungstechnik Elektrolytische Folie
Seidenfilter Weiß
Metallbeschichtung Kupfer
Oberflächenbearbeitung HASL, ENIG, Immersion Silber, OSP
Materialarten FR4, Rogers, Aluminiumbasiert, Isola, PI
Dienstleistungen Ein-Stopp-OEM-Service
Kupferdicke 1 Unze, 0,5 Unze bis 12 Unzen
Verlustfaktor 0.0013 (10 GHz)
Anwendung FPGA-Hochgeschwindigkeits-PCB
Oberflächenbehandlung Hartgold 5U

Technische Spezifikationen für Hochgeschwindigkeits-PCB

Hochgeschwindigkeits-PCB Hochleistungs-Druckschaltplatten
Verarbeitungstechnik Elektrolytische Folie
Seidenfilter Weiß
Metallbeschichtung Kupfer
Oberflächenbearbeitung HASL, ENIG, Immersion Silber, OSP
Materialarten FR4, Rogers, Aluminiumbasiert, Isola, PI
Dienstleistungen Ein-Stopp-OEM-Service
Kupferdicke 1 Unze, 0,5 Unze bis 12 Unzen
Verlustfaktor 0.0013 (10 GHz)
Anwendung FPGA-Hochgeschwindigkeits-PCB
Oberflächenbehandlung Hartgold 5U

Anwendungen:

Hochgeschwindigkeits-PCB - hochleistungsfähiges Leiterplattenwerk
Hochgeschwindigkeits-PCB - Ihre Lösung für Hochfrequenz-Leiterplatten

Das High Speed PCB ist ein hochmodernes Produkt, das für Hochfrequenz-Schaltplatten und Hochgeschwindigkeitsdatenübertragung entwickelt wurde.Es ist die Wahl für viele Branchen und Anwendungen geworden.

Lötmaske: Glanzgrün- erzeugt eine glatte und glänzende Oberfläche, die die ästhetische Anziehungskraft des PCB erhöht und gleichzeitig vor äußeren Faktoren schützt.
Lieferantenart: OEM-PCBA- Original-Ausrüstungshersteller für die Montage von Leiterplatten, die eine hohe Qualität und anpassbare Lösungen für Ihre spezifischen Bedürfnisse gewährleisten.
Verarbeitungstechnik: Elektrolytische Folie- ein spezialisiertes Verfahren, bei dem durch Elektrolyse eine dünne Kupferschicht auf der Oberfläche des PCB abgelagert wird, wodurch eine glatte und gleichmäßige Folie für eine verbesserte Leistung entsteht.
Oberflächenbehandlung: Hartgold 5U- eine 5 Mikrometer dicke Goldplattierung, die eine hervorragende Leitfähigkeit, Korrosionsbeständigkeit und langlebige Haltbarkeit bietet.
Siebenschutz: Weiß- ermöglicht eine klare und präzise Kennzeichnung und Kennzeichnung auf dem PCB, wodurch Probleme leicht zu erkennen und zu beheben sind.

Mit seinen überlegenen Eigenschaften und hoher Zuverlässigkeit wird das High Speed PCB in verschiedenen Branchen wie Telekommunikation, Luft- und Raumfahrt, Verteidigung und medizinischer Ausrüstung weit verbreitet.Es ist perfekt für Anwendungen, die Hochfrequenz-Schaltkreise und Hochgeschwindigkeitsdatenübertragung erfordern, so dass es eine wesentliche Komponente in der heutigen schnelllebigen technologischen Landschaft ist.

Wählen Sie die High Speed PCB für Ihr nächstes Projekt und erleben Sie den Unterschied in Leistung und Effizienz.Kontaktieren Sie uns noch heute, um mehr über unsere individualisierbaren Lösungen zu erfahren und wie wir Ihren spezifischen Anforderungen gerecht werden können.


Anpassung:

Individuelle Dienstleistungen für Hochgeschwindigkeits-PCB

Hier bei High Speed PCB bieten wir Ihnen fortschrittliche PCB-Anpassungsdienste an, um alle Ihre Anforderungen an Hochgeschwindigkeits-PCBs zu erfüllen.Wir sind spezialisiert auf die Arbeit mit einer Vielzahl von Materialien, einschließlich FR4Unsere erfahrenen Mitarbeiter sind bestrebt, schnelle PCB-Aufbereitungszeiten zu bieten und gleichzeitig höchste Qualitätsstandards zu gewährleisten.

Materialarten

Unsere Hochgeschwindigkeits-PCBs sind in verschiedenen Materialtypen erhältlich, um Ihren spezifischen Anforderungen gerecht zu werden:

  • FR4
  • - Ich weiß.
  • auf Aluminiumbasis
  • Isola
  • PI
Seidenfilter

Wir bieten für alle unsere High Speed-PCBs weiße Seidenblätter an, um eine klare und lesbare Markierung zu gewährleisten.

Anwendung

Unsere Hochgeschwindigkeits-PCBs sind speziell für FPGA-Anwendungen konzipiert und bieten eine hohe Geschwindigkeit und zuverlässige Leistung.

Anpassungsmöglichkeiten

Wir bei High Speed PCB verstehen, dass jedes Projekt einzigartige Anforderungen hat. Deshalb bieten wir maßgeschneiderte PCB-Lösungen, die auf Ihre spezifischen Bedürfnisse zugeschnitten sind.Unser Expertenteam wird eng mit Ihnen zusammenarbeiten, um ein High-Speed-PCB zu entwerfen und herzustellen, das Ihren genauen Spezifikationen entspricht..

Wesentliche Merkmale
  • Hochgeschwindigkeitsleistung
  • Weiterentwickelte PCB-Technologie
  • Schnelle Umschlagzeiten für PCB
  • Verfügbare Anpassungsmöglichkeiten

Verpackung und Versand:

Hochgeschwindigkeits-PCB-Verpackung und -versand

Bei High Speed PCB sind wir bestrebt, unsere Produkte so sicher und effizient wie möglich zu liefern.Deshalb haben wir sorgfältig unsere Verpackung und Versandprozess entworfen, um den Schutz und rechtzeitige Ankunft Ihrer Bestellungen zu gewährleisten.

Verpackung

Unsere Hochgeschwindigkeits-PCBs werden sorgfältig verpackt, um Schäden während des Transports zu vermeiden.um Ihre PCBs vor möglichen Aufprallen oder elektrostatischen Entladungen zu schützenDarüber hinaus sind unsere Verpackungen so konzipiert, dass sie kompakt und platzsparend sind, die Versandkosten senken und den CO2-Fußabdruck minimieren.

Schifffahrt

Wir bieten eine Vielzahl von Versandmöglichkeiten an, um Ihren spezifischen Bedürfnissen und Ihrem Budget gerecht zu werden.Unsere Partnerschaften mit zuverlässigen Reedereien ermöglichen es uns, sowohl inländische als auch internationale Schiffe zu wettbewerbsfähigen Preisen anzubieten.Wir bieten auch Tracking-Informationen für alle Bestellungen, so dass Sie den Lieferstatus Ihrer PCBs in Echtzeit überwachen können.

Für dringende Bestellungen bieten wir beschleunigte Versandoptionen an, um sicherzustellen, dass Ihre Hochgeschwindigkeits-PCBs in kürzester Zeit eintreffen.Unser Team arbeitet eng mit unseren Lieferpartnern zusammen, um die Lieferung von Eileinsendungen zu priorisieren..

Seien Sie versichert, wir treffen alle notwendigen Vorsichtsmaßnahmen, um Ihre Hochgeschwindigkeits-PCBs sicher zu versenden.und wir überprüfen und verbessern ständig unsere Verpackungs- und Versandverfahren, um unseren Kunden den besten Service zu bieten.

Wir freuen uns darauf, Ihnen hochwertige und zuverlässige PCBs rechtzeitig und sicher zu liefern.


Häufige Fragen:

Fragen und Antworten zu HochgeschwindigkeitsPCB
  • F: Was ist High Speed PCB?
    A: Hochgeschwindigkeits-PCB ist eine Art Leiterplatte, die für den Umgang mit Hochfrequenzsignalen und schnellen Datenübertragungsgeschwindigkeiten entwickelt wurde.
  • F: Was sind die Hauptmerkmale von Hochgeschwindigkeits-PCB?
    A: Zu den wichtigsten Merkmalen von Hochgeschwindigkeits-PCB gehören die Impedanzkontrolle, die kontrollierte dielektrische Konstante und die optimierte Routing für Hochgeschwindigkeitssignale.
  • F: Was sind die Vorteile der Verwendung von Hochgeschwindigkeits-PCB?
    A: Hochgeschwindigkeits-PCB bietet eine verbesserte Signalintegrität, reduzierte elektromagnetische Störungen und schnellere Datenübertragungsgeschwindigkeiten im Vergleich zu herkömmlichen PCBs.
  • F: Welche Anwendungsgebiete bietet die Hochgeschwindigkeitsplatte?
    A: Hochgeschwindigkeits-PCB wird häufig in Hochgeschwindigkeits-digitalen Systemen, Kommunikationssystemen und Hochfrequenz-Analogschaltungen verwendet.
  • F: Welche Materialien werden in Hochgeschwindigkeits-PCB verwendet?
    A: Hochgeschwindigkeits-PCBs werden in der Regel aus Hochleistungsmaterialien wie FR-4, PTFE oder anderen Laminaten hergestellt, die für Hochgeschwindigkeitsanwendungen entwickelt wurden.
