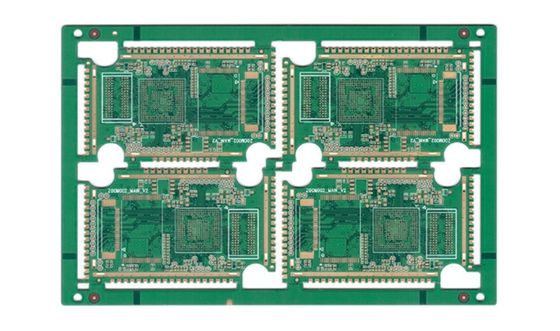

High Density Interconnect Weiße Seidenfarbe Chemische Nickel Palladium HDI PCB

Beschreibung des Produkts:

Das bei der Herstellung des HDI-PCB-Boards verwendete Eintauchgoldverfahren erhöht seine Haltbarkeit, Korrosionsbeständigkeit und elektrische Leitfähigkeit.Dieses Verfahren sorgt für eine gleichbleibende und glatte Oberfläche, die sich perfekt für Anwendungen mit hoher Dichte an Verbindungen eignet.

Die für die HDI-Leiterplatte verfügbaren Farboptionen sind weiß, schwarz, gelb, rot, blau und verschiedene andere Farben, je nach Vorlieben.Diese Funktion ermöglicht die einfache Identifizierung und Kennzeichnung von Komponenten auf der Platine.

Die HDI-Leiterplatte wird zu 100% getestet, um ihre Zuverlässigkeit und Funktionalität zu gewährleisten, um sicherzustellen, dass die Platte frei von Defekten oder Fehlfunktionen ist, die ihre Leistung beeinträchtigen können.

Zusammenfassend ist das HDI-PCB-Board ein mit fortgeschrittener Interconnect-Technologie entwickeltes Leiterplatte mit hoher Dichte.Es wird mit dem Eintauchen-Gold-Verfahren hergestellt, um eine höhere Haltbarkeit zu gewährleisten.Die Farboptionen der Seidenblende ermöglichen eine einfache Identifizierung und Kennzeichnung von Komponenten auf der Platine.Die Platine ist zu 100% getestet, um ihre Zuverlässigkeit und Funktionalität zu gewährleisten., so dass es perfekt für den Einsatz als Hauptplatine in verschiedenen elektronischen Anwendungen geeignet ist.

Eigenschaften:

• Produktbezeichnung: HDI PCB Board
• PCB-Dicke: 1,5 mm
• PCB-Prüfung: 100% Prüfung
• Prozess: Eintauchen von Gold
• PCB-Name: 4L 1+N+1 HDI-Boards
• Anwendung: Verbraucherelektronik
• Eigenschaften:
• Microvia Technologie Board
• PCB-Platten mit hoher Dichte
• PCB für Nanokreise

Technische Parameter:

Anwendungen:

Das HDI-PCB-Board verwendet Glas-Epoxy-Material, speziell RO4350B Tg280°C, Er<3.48 von der Rogers Corp. Dieses Material ist bekannt für seine hohe thermische Stabilität und niedrige dielektrische Konstante,mit einer Breite von mehr als 20 mm,Das HDI Printed Wiring Board kann mit bis zu 30 Schichten ausgelegt werden, was für komplexe und dichte Schaltungen genügend Platz bietet.ideal für Anwendungen, bei denen Platz eine Priorität ist.

Das High Density Interconnection Printed Circuit Board hat 6 Schichten und eine Plattengröße von 300 * 210 mm, was es für eine Vielzahl von Anwendungen ideal macht.Einige der Anwendungsfälle und Szenarien, in denen die HDI-PCB-Board verwendet werden kann, sind:

• Telekommunikation:HDI-PCB-Boards werden in einer Vielzahl von Telekommunikationsanwendungen eingesetzt, einschließlich Basisstationen, Glasfaserausrüstung und Satellitenkommunikation.Die hohe Dichte des Designs und der geringe Formfaktor machen es ideal für diese Anwendungen.
• Medizinprodukte:Das HDI-PCB-Board wird auch in einer Vielzahl von medizinischen Geräten eingesetzt, einschließlich Überwachungsausrüstung, Bildgebungsgeräten und Lebenserhaltungssystemen.Der kleine Formfaktor und die hohe Dichte des Designs machen es ideal für den Einsatz in diesen kritischen Anwendungen.
• Luftfahrt und Verteidigung:Die HDI-PCB-Board wird auch in einer Vielzahl von Luft- und Raumfahrt- und Verteidigungsanwendungen eingesetzt, einschließlich Avionik-Systeme, Radarsysteme und Raketenführungssysteme.Die hohe Dichte des Designs und der geringe Formfaktor machen es ideal für Anwendungen, bei denen Platz sehr teuer ist.
• Verbraucherelektronik:Das HDI-PCB-Board wird auch in einer Vielzahl von Unterhaltungselektronikprodukten verwendet, einschließlich Smartphones, Tablets und Laptops.Der kleine Formfaktor und die hohe Dichte des Designs machen es ideal für die Verwendung in diesen tragbaren und kompakten Geräten.
• Industriegeräte:HDI-PCB-Boards werden auch in einer Vielzahl von Industrieanlagen eingesetzt, darunter Robotik, Automatisierungssysteme und Prozesssteuerungssysteme.Die hohe Dichte des Designs und der geringe Formfaktor machen es ideal für Anwendungen, bei denen Platz sehr teuer ist.

Die Kommission stellte fest, dass die in Erwägungsgrund 37 genannten Vorteile für die Einführung von HDI-PCB-Leiterplatten nicht berücksichtigt werden können.Der geringe Formfaktor und die hohe Dichte machen es ideal für Anwendungen, bei denen Platz knapp ist, während die fortschrittliche Technologie und die hochwertigen Materialien eine optimale Leistung und Zuverlässigkeit gewährleisten.

Anpassung:

Unsere PCB-Boards mit hoher Dichte können individuell angepasst werden, um Ihren spezifischen Anforderungen gerecht zu werden.

• Schablonservice: Ja
• Epoxyglas: RO4350B Tg280°C, Er<3.48, Rogers Corp.
• Impedanzkontrolle: Ja
• PCB-Test: 100% Prüfung

Unser HDI-PCB-Board-Produkt ist ideal für Hochdichte-Layered-PCB, Advanced Interconnect-PCB und Hochdichte-Multilayer-PCB-Anwendungen.Lassen Sie uns Ihnen helfen, ein Produkt zu entwickeln, das genau Ihren Anforderungen entspricht..

Unterstützung und Dienstleistungen:

Der technische Support und die Dienstleistungen für HDI-PCB-Boards umfassen:

• Konstruktionsberatung und technische Unterstützung
• Entwicklung und Prüfung von Prototypen
• Herstellungs- und Montagedienste
• Qualitätskontrolle und Prüfung
• Produktdokumentation und technische Spezifikationen
• Anpassungsmöglichkeiten für spezifische Kundenanforderungen
• Garantie- und Reparaturleistungen
• Ausbildung und Aufklärung über die Verwendung und Wartung der Produkte

Verpackung und Versand:

Produktverpackung für HDI-PCB-Boards:

• Das HDI-PCB-Board wird in einem antistatischen Beutel verpackt, um elektrostatische Schäden zu vermeiden.
• Der antistatische Beutel wird in eine Schaumpolsterbox gelegt.
• Die Schaumpolsterbox wird in eine Kartonbox mit entsprechender Größe und Festigkeit gelegt.
• Die Kartonbox wird mit Klebeband versiegelt und ein Etikett mit den Versandinformationen des Kunden wird an der Box befestigt.

Versandinformationen für HDI-PCB-Boards:

• Das HDI-PCB-Board wird über einen zuverlässigen und vertrauenswürdigen Spediteur versandt.
• Die Versandmethode kann der Kunde je nach seiner Präferenz und Dringlichkeit der Lieferung wählen.
• Die Kunden erhalten eine Tracking-Nummer, um den Status ihrer Sendung zu überwachen.
• Die Lieferzeit kann je nach Schifffahrtsunternehmen und Bestimmungsort der Sendung variieren.

Häufige Fragen:

A: Eine HDI-PCB-Leiterplatte ist eine mit hoher Dichte verbundene Leiterplatte, die so konzipiert ist, dass sie kleinere und dichtere Komponenten für eine verbesserte Leistung und Funktionalität enthält.Es hat komplexere und komplizierte Entwürfe, die Miniaturisierung des Boards ermöglichen.

A: Die Vorteile der Verwendung von HDI-PCB-Boards sind kleiner Formfaktor, schnellere Signalübertragung, geringerer Signalverlust, erhöhte Zuverlässigkeit und größere Funktionalität.Es ermöglicht auch die Platzierung von mehr Komponenten auf dem Board, so dass es ideal für Hochleistungsgeräte geeignet ist.

A: HDI-PCB-Boards werden in einer Vielzahl von Anwendungen eingesetzt, darunter Smartphones, Tablets, Laptops, Digitalkameras, Medizinprodukte und Raumfahrtausrüstung.Sie eignen sich hervorragend für Anwendungen, die eine Miniaturisierung erfordern., hohe Leistung und Zuverlässigkeit.

A: HDI-PCB-Boards werden mit Hilfe fortschrittlicher Technologien wie Laserbohrung, sequentieller Lamination und Mikrovia-Prozessen hergestellt.Bei der Herstellung werden mehrere Schichten Kupfer und Isoliermaterialien zusammengefügt und miteinander verbunden, um eine kompakte und zuverlässige Platte herzustellen.

A: Die maximale Anzahl der Schichten, die HDI-PCB-Boards haben können, hängt von der Komplexität und Größe des Designs ab.mit einer Breite von mehr als 20 mm,Die Anzahl der Schichten kann sich auf die Kosten und die Herstellungszeit des Boards auswirken.
