Halbleiter-PCB
Created with Pixso.

6 Schicht HDI Mehrschicht PCB HDI PCB 2+ N+ 2 Halbleiterprüfbrett

6 Schicht HDI Mehrschicht PCB HDI PCB 2+ N+ 2 Halbleiterprüfbrett

Markenbezeichnung: Ben Qiang
Modellnummer: FR-4/Rogers
MOQ: 1 PCS
Preis: custom made
Zahlungsbedingungen: Banküberweisung/Alipay/PayPal
Versorgungsfähigkeit: 200,000 Quadratmeter/Jahr
Einzelheiten
Herkunftsort:
Shenzhen, China
Zertifizierung:
ISO/TS16949/RoHS/TS16949
Anwendung:
Halbleiterprüfung
Merkmal:
2+N+2 HDI
Material:
S1000-2M
Schicht:
6L
Stärke:
10,6 mm±0,16 mm
Min. Durchmesser des Löchers:
Laser: 0,1 m mechanische 0,15 m Öffnungsrate 10.5:1
Min Width /Space:
75/75 mm
Oberflächenbearbeitung:
Immersionsgold 2U"
Internes Modell:
C264137COT
Verpackung Informationen:
Vakuumverpackungen mit Luftperlen
Versorgungsmaterial-Fähigkeit:
200,000 Quadratmeter/Jahr
Hervorheben:

6 Schicht Hdi Mehrschicht-PCB

,

Hdi-Mehrschicht-PCB-Halbleiterprüfung

,

Hdi Pcb 2 N 2 Halbleiterprüfung

Beschreibung des Produkts

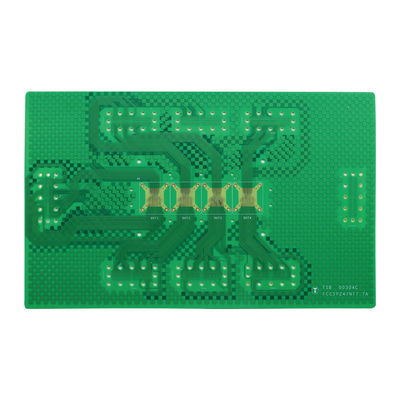

6-Schicht 2+N+2 HDI-Halbleiter-Prüfbrett

Projekt Kapazität des PCB-Verfahrens
Anzahl der Schichten 1-40 Schichten
Min. Außengrenzbreite/Raum 3/3 Mil
Außenkopferdicke 280um ((8OZ)
Innere Kupferdicke 210um ((6OZ)
Toleranz für die PCB-Dicke Plattenstärke≤1,0 mm; ±0,1 mm+,/-0,05 mm unter vier Schichten
Plattenstärke >1,0 mm; ±10%
Mindest-PTH Mechanische Bohrung 4 mm, Laser 3 mm
Material FR-4, hohe Tg, halogenfrei, PTFE, Rogers, Polyimid
HDI Ebenen 2 bis 7
Sonderverfahren

Vergrabene Blinde Durchläufe, Blinde Schlitze, starre-flex Kombination, gemischte Druck, Rückbohrung, vergrabene Widerstand, vergrabene Kapazität, Frässtufen, Multi-Kombination Impedanz;
