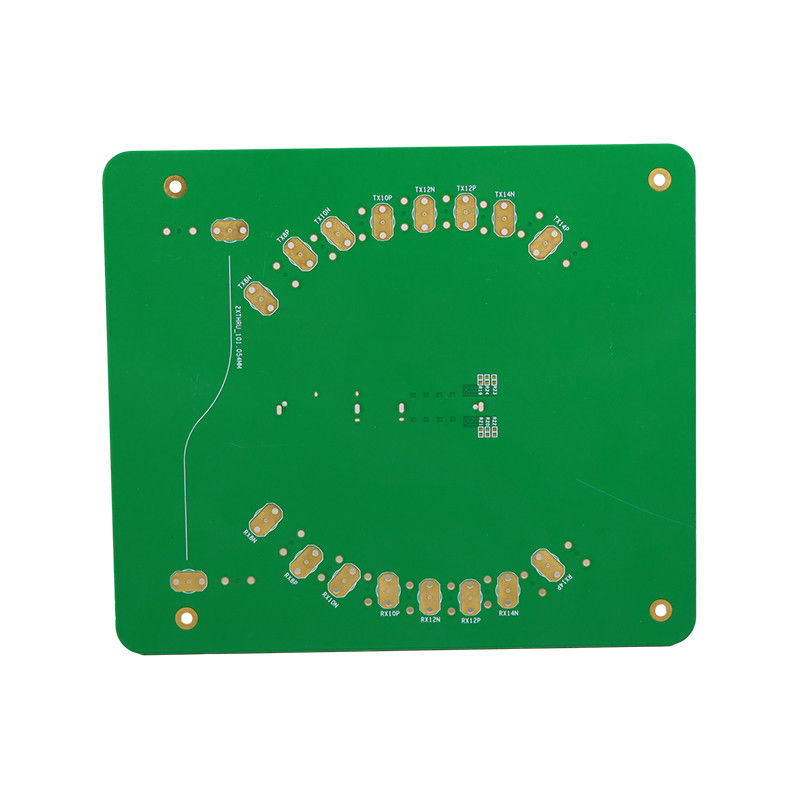

FPGA-Hochfrequenz-Schaltplatte mit Oberflächenbehandlung aus hartem Gold 5U

Beschreibung des Produkts:

Unser High Speed PCB ist ein leistungsstarkes Leiterplattenwerk, das auf die Anforderungen der anspruchsvollsten Anwendungen zugeschnitten ist.Hochdichte-Verbindungsplatten, und hochpräzise Leiterplatten.

Unsere High Speed-PCBs werden mit der neuesten Verarbeitungstechnologie hergestellt: Elektrolytfolie.Diese Technologie sorgt dafür, dass unsere Leiterplatten hervorragende elektrische Eigenschaften aufweisen und leichter Hochgeschwindigkeitssignalen standhalten können.

Wir bieten eine breite Palette von Materialien für unsere High Speed PCBs an, darunter FR4, Rogers, Aluminium, Isola und PI.Diese Materialien werden sorgfältig ausgewählt, um die beste Leistung und Zuverlässigkeit für verschiedene Anwendungen zu bieten.

Unsere Hochgeschwindigkeits-PCBs werden mit der Oberflächenmontage-Technologie (SMT) hergestellt, die eine schnellere Produktion und eine höhere Genauigkeit ermöglicht.Diese Herstellungsmethode sorgt auch dafür, dass unsere PCBs eine höhere Komponentendichte haben, wodurch sie kompakter und effizienter werden.

Bei unserer Firma sind wir bestrebt, unseren Kunden einen One-Stop-OEM-Service zu bieten.vom Entwurf bis zur Produktion, so dass Sie Zeit und Ressourcen sparen können.

Alle unsere Hochgeschwindigkeits-PCBs sind mit einem weißen Seidenbildschirm ausgestattet, der eine klare und leicht lesbare Kennzeichnung für Ihre Komponenten bietet. Dies stellt sicher, dass Ihre PCBs einfach zu montieren und zu warten sind.

Unsere Hochgeschwindigkeits-PCBs werden nach höchsten Qualitätsstandards entwickelt und hergestellt, um sicherzustellen, dass sie den strengsten Anforderungen unserer Kunden entsprechen.Wir verwenden fortschrittliche Test- und Inspektionsverfahren, um sicherzustellen, dass unsere PCBs zuverlässig sind und auf höchstem Niveau funktionieren.

Zusammenfassend ist unser High-Speed-PCB die perfekte Lösung für Hochfrequenz-Schaltplatten, Hochdichte-Interkonnektionsplatten und hochpräzise gedruckte Schaltplatten.Mit unserer hochmodernen TechnologieWir sind zuversichtlich, dass unsere High-Speed-PCB Ihre Erwartungen erfüllen und übertreffen wird.

Eigenschaften:

• Produktbezeichnung: HochgeschwindigkeitsPCB
• Oberflächenbehandlung: Hartgold 5U
• Seidenwand: Weiß
• Metallbeschichtung: Kupfer
• Kupferdicke: 1 Unze, 0,5 Unze bis 12 Unzen
• Auslöschfaktor: 0,0013 (10 GHz)
• Hochgeschwindigkeitsdruckplatte
• Hochgeschwindigkeits-Elektronische Platte
• Schnellkreisleitungen

Technische Parameter:

Weiterentwickelte PCB, Schnelle PCB, Weiterentwickelte PCB-Fabrikation

Anwendungen:

High Speed Printed Board (HPCB) ist eine Art elektronischer Leiterplatte, die für Hochgeschwindigkeits- und Hochfrequenzanwendungen entwickelt wurde.einschließlich TelekommunikationMit seinen fortschrittlichen Funktionen und FähigkeitenHochgeschwindigkeits-PCB hat die Leistung und Zuverlässigkeit elektronischer Geräte und Systeme erheblich verbessert.

• Lötmaske: glänzend grün
• Metallbeschichtung: Kupfer
• Verarbeitungstechnik: Elektrolytfolie
• Oberflächenveredelung: LF-HAL, HASL, Gold
• Auslöschfaktor: 0,0013 (10 GHz)

Hochgeschwindigkeits-PCB wird hauptsächlich in Hochgeschwindigkeits- und Hochfrequenz-elektronischen Anwendungen eingesetzt, bei denen herkömmliche Leiterplatten die Leistungsanforderungen nicht erfüllen können.Es ist sowohl für digitale als auch für analoge Signale geeignet, so dass es eine vielseitige Wahl für eine Vielzahl von Anwendungen ist.

In der Telekommunikationsindustrie wird High Speed PCB in Geräten wie Routern, Switches und Basisstationen verwendet.es ermöglicht eine schnelle und effiziente Datenübertragung, um eine ununterbrochene Kommunikation zu gewährleisten.

In der Luft- und Raumfahrtindustrie wird High Speed PCB in komplexen Systemen und Geräten wie Satelliten, Radarsystemen und Flugsteuerungssystemen eingesetzt.Seine hohe Zuverlässigkeit und Stabilität machen ihn zu einem entscheidenden Bestandteil für die Sicherheit und Funktionalität dieser Systeme..

Die Automobilindustrie profitiert auch von High Speed PCB in fortschrittlichen Fahrerassistenzsystemen, Navigationssystemen und Infotainmentsystemen.Die hohe Geschwindigkeit und der geringe Signalverlust sorgen für eine reibungslose und genaue Datenübertragung, was das Fahrerlebnis und die Sicherheit verbessert.

Hochgeschwindigkeits-PCB wird auch häufig in medizinischen Geräten wie Ultraschallgeräten, MRT-Scannern und Patientenüberwachungsgeräten verwendet.Seine hohen Frequenz- und geringen Geräuschwerte ermöglichen eine genaue und zuverlässige Datenerhebung, entscheidend für die Diagnose und Behandlung von Patienten.

Hochgeschwindigkeits-PCB bietet eine Reihe von Eigenschaften, die es für Hochgeschwindigkeits- und Hochfrequenzanwendungen geeignet machen.

• Hochfrequenzfähigkeiten: Mit seiner fortschrittlichen Verarbeitungstechnologie und Oberflächenveredelung kann High Speed PCB Frequenzen bis zu 10 GHz unterstützen, was es ideal für Hochgeschwindigkeitsanwendungen macht.
• Niedriger Signalverlust: Die Verwendung von Kupfer-Metallbeschichtung und Elektrolytfolie in High Speed-PCB reduziert den Signalverlust und sorgt für eine qualitativ hochwertige und genaue Datenübertragung.
• Verbesserte Zuverlässigkeit: Die glänzende grüne Lötmaske bietet Schutz vor Feuchtigkeit und Staub, während die LF-HAL-, HASL- und Goldoberflächenveredelung eine ausgezeichnete Korrosionsbeständigkeit bietet,Gewährleistung der Zuverlässigkeit und Langlebigkeit des Produkts.
• Niedriger Dissipationsfaktor: Mit einem niedrigen Dissipationsfaktor von 0,0013 bei 10 GHz minimiert High Speed PCB Energieverluste und Wärmeerzeugung.Verbesserung der allgemeinen Effizienz und Leistung elektronischer Geräte.

In der heutigen schnelllebigen und technologiegetriebenen Welt steigt die Nachfrage nach Hochgeschwindigkeits- und Hochfrequenz-elektronischen Geräten.mit seinen fortschrittlichen Funktionen und FähigkeitenVon Telekommunikationsnetzen bis hin zu medizinischer Ausrüstung revolutioniert High Speed PCB die Art und Weise, wie wir kommunizieren, reisen und Zugang zu Gesundheitsversorgung haben.Hochgeschwindigkeits-PCB wird weiterhin eine entscheidende Rolle bei der Gestaltung der Zukunft der Technologie spielen.

Anpassung:

Sind Sie auf der Suche nach einer schnellen PCB-Lösung für Ihre Hochgeschwindigkeitselektronik?Unser Expertenteam ist bestrebt, Ihnen qualitativ hochwertige Produkte und Dienstleistungen zur Verfügung zu stellen, die Ihren spezifischen Bedürfnissen entsprechen..

Mit unserem One-Stop-OEM-Service können wir alle Aspekte Ihres Projekts vom Design bis zur Produktion bewältigen.Unsere erfahrenen Ingenieure werden eng mit Ihnen zusammenarbeiten, um sicherzustellen, dass Ihre High-Speed-PCB-Montage für maximale Leistung optimiert wird.

Mit der neuesten SMT-Technologie können wir Hochgeschwindigkeits-PCBs mit Präzision und Effizienz produzieren.so können Sie Ihre Projektfristen erfüllen, ohne auf die Qualität zu verzichten.

Darüber hinaus umfasst unser High Speed PCB Design eine Vielzahl von Farboptionen für Seidenschirm, darunter weiß, schwarz und gelb.Dies ermöglicht es Ihnen, das Aussehen Ihrer Leiterplatte an Ihre Marke oder Ihr Produkt anzupassen.

Eine der wichtigsten Eigenschaften unserer High Speed PCB ist ihr niedriger Ablösungsfaktor von 0,0013 bei 10 GHz. Dies stellt sicher, dass Ihre PCB einen minimalen Signalverlust hat und eine hohe Geschwindigkeitsleistung liefert.

Wählen Sie unseren High Speed PCB Customized Service für Ihr nächstes Projekt und erleben Sie den Unterschied in Qualität und Effizienz. Kontaktieren Sie uns heute, um mehr zu erfahren!

Verpackung und Versand:

Bei High Speed PCB achten wir sehr auf die Verpackung und den Versand unserer Produkte, um sicherzustellen, dass sie sicher und in perfektem Zustand bei Ihnen ankommen.Unser Verpackungsprozess beinhaltet mehrere Schritte zum Schutz Ihrer PCB während des Transports:

• Anti-statische Verpackung:Wir verwenden antistatische Verpackungsmaterialien, um Ihr PCB vor möglichen Schäden durch statische Elektrizität zu schützen.
• Bubble Wrap:Jedes PCB wird sorgfältig in eine Blasenfolie eingewickelt, um eine zusätzliche Schutzschicht vor Stößen oder Tropfen während des Versands zu bieten.
• Sicherheitsablage:Das verpackte PCB wird dann in eine robuste und sichere Box gelegt, um sicherzustellen, dass es an seinem Platz bleibt und während des Transports nicht beschädigt wird.
• Versandkennzeichnung:Auf dem Paket wird ein klares und sichtbares Versandetikett angebracht, um sicherzustellen, dass es problemlos an sein Ziel gelangt.

Sobald Ihre Bestellung verpackt und zum Versand bereit ist, bieten wir verschiedene Versandoptionen an, die Ihren Bedürfnissen am besten entsprechen:

• Standardversand:Unsere Standardversandoption ist die kostengünstigste und dauert in der Regel 3-5 Werktage.
• Beschleunigter Versand:Für diejenigen, die ihre PCBs schnell benötigen, bieten wir einen beschleunigten Versand an, der normalerweise 1-2 Werktage dauert.
• Internationale Schifffahrt:Wir bieten auch internationalen Versand für unsere Kunden außerhalb der Vereinigten Staaten an. Die Lieferzeiten können je nach Ziel variieren.

Wir verfolgen alle Sendungen, damit sie pünktlich ankommen.Bitte lassen Sie es uns wissen und wir werden unser Bestes tun, um Ihnen gerecht zu werden..
