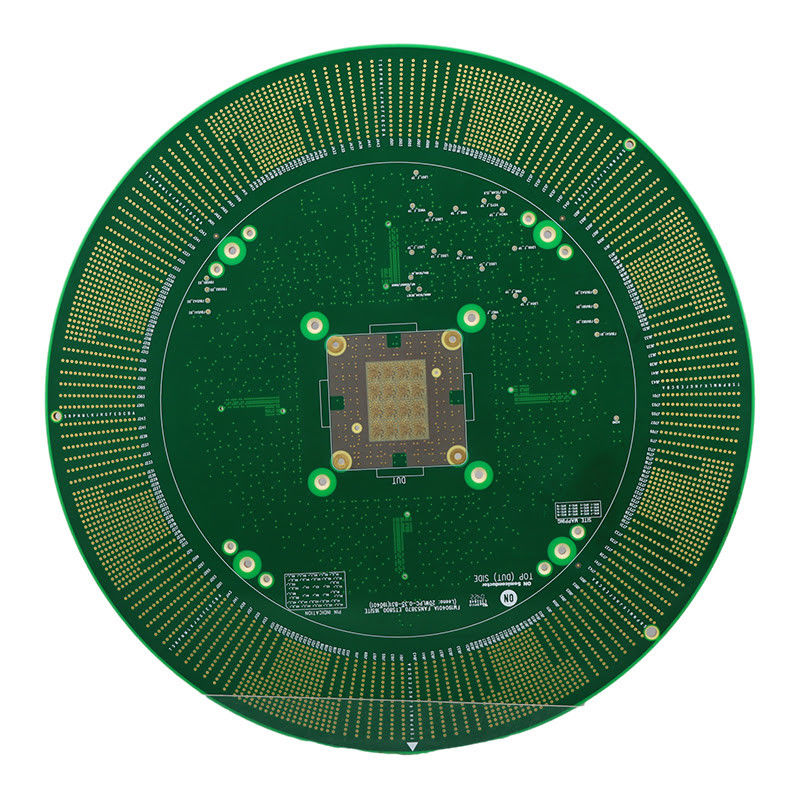

Schlüsselfertige Montage Halbleiter-PCB-Druckschaltplatte Grüne Schweißmaske

Schlüsselfertige Montage Halbleiter-PCB-Druckschaltplatte Grüne Schweißmaske

Markenbezeichnung: Ben Qiang
Modellnummer: FR-4/Rogers
MOQ: 1 PCS
Preis: custom made
Zahlungsbedingungen: Banküberweisung/Alipay/PayPal
Versorgungsfähigkeit: 200,000 Quadratmeter/Jahr
Einzelheiten
Herkunftsort:
Shenzhen, China
Zertifizierung:
ISO/TS16949/RoHS/TS16949
Gebrauch:
OEM-Elektronik
Besonderes:
Blinde Mikrovien
Anzahl der Schichten:
36
Oberflächenbearbeitung:
Vergoldung 30 U"
Material:
FR-4
Min-Lochgröße:
0.2 mm
PCBA-Service:
Schlüsselfertiges PCB-Montage-Service
Lötmittel-Masken-Farbe:
grün
Verpackung Informationen:
Vakuumverpackungen mit Luftperlen
Versorgungsmaterial-Fähigkeit:
200,000 Quadratmeter/Jahr
Hervorheben:

Schlüsselfertige Montage Halbleiter-PCB

,

Halbleiter-PCB-Grüne Lötmaske

,

Grüne Lötmaske für Leiterplatten

Beschreibung des Produkts

Schlüsselfertige Montage PCB Service Druckplatte für Halbleiter Grüne Lötmaske Farbe

Beschreibung des Produkts:

Produktübersicht: Halbleiter-PCB

Die Halbleiter-PCB, auch als Leiterplatte für Halbleiter oder PCB für Halbleiter bekannt,ist eine spezielle Art von Leiterplatte, die speziell für elektronische Geräte mit Halbleitern entwickelt wurdeEs ist eine entscheidende Komponente im Herstellungsprozess dieser Geräte, da es eine stabile und zuverlässige Plattform für die Halbleiterkomponenten zur Montage bietet.

Besonderes Merkmal: Blinde Mikrovia

Eine der wichtigsten Eigenschaften der Halbleiter-PCB ist die Einbeziehung von Blind Microvias, kleinen, mit Laser gebohrten Löchern, die verschiedene Schichten der Platine verbinden.eine kompaktere und effizientere Konstruktion ermöglichtDiese Eigenschaft ist besonders wichtig bei Halbleitergeräten, bei denen der Platz begrenzt ist, da dadurch eine höhere Dichte an Komponenten auf der Platine platziert werden kann.

Anzahl der Schichten: 36

Das Halbleiter-PCB hat eine Schichtzahl von 36, was sich auf die Anzahl der Kupferschichten auf der Platine bezieht.Dies macht es ideal für einfachere elektronische Geräte, die keine hohe Anzahl von Schichten für ihre Schaltungen benötigen.

Prüfdienst: Funktionstest, 100%ige Prüfung

Um die höchste Qualität und Funktionalität der Halbleiter-PCB zu gewährleisten, bieten wir sowohl Funktionstests als auch 100%ige Testdienste an.Dies bedeutet, dass jede Platte gründlich auf ihre vorgesehene Funktion geprüft wird, sowie für mögliche Mängel oder Mängel, bevor sie an den Kunden geliefert werden.

Verwendung: OEM-Elektronik

Die Halbleiterplatte wird hauptsächlich in der Elektronik der Original Equipment Manufacturer (OEM) verwendet, wo sie als Hauptplattform für die Halbleiterkomponenten dient.Es kommt häufig in einer Vielzahl elektronischer Geräte wie Smartphones vor., Computer und andere Unterhaltungselektronik.

Min. Spurenbreite: 0,1 mm

Die Mindestspurenbreite der Halbleiter-PCB beträgt 0,1 mm, was sich auf die Breite der Kupferspuren bezieht, die verschiedene Komponenten auf der Platine verbinden.Dies ermöglicht ein präziseres und kompakteres Design, so dass es für kleinere und komplexere elektronische Geräte geeignet ist.



Eigenschaften:

  • Produktbezeichnung: Halbleiter-PCB
  • Lötmaske Farbe: Grün
  • Oberflächenveredelung: Vergoldung
  • Verwendung: OEM-Elektronik
  • Bohrgröße: Min. 0,0078 mm
  • Min-Lochgröße: 0,2 mm
  • Schaltplatten für Halbleiter
  • Platten für Halbleiter
  • Schaltkreisplatten für die Halbleiterherstellung


Technische Parameter:

Druckplatten für Halbleiter
Farbe der Lötmaske Grün
Min-Lochgröße 0.2 mm
Material FR-4
Durch die Lochtechnik - Nein.
Vorlaufzeit 2 Wochen
Oberflächenbearbeitung Vergoldung
PCBA-Dienstleistung Schlüsselfertiges PCB-Montage-Service
Merkmal Hohe TG
Prüfdienst Funktionsprüfung, 100%ige Prüfung
Impedanzkontrolle - Nein.
Druckplatten für Halbleiter


Anwendungen:

Halbleiter-PCB - Perfekte Lösung für die Halbleiterindustrie

Einleitung

Halbleiter-PCB, auch bekannt als PCB für Halbleiter, ist eine Art von Leiterplatte, die speziell für die Halbleiterindustrie entwickelt wurde.Es wird in verschiedenen Anwendungen im Zusammenhang mit der Produktion verwendet, Prüfung und Betrieb von Halbleitergeräten.

Die PCB für die Halbleiterindustrie werden mit hoher Präzision und Qualität hergestellt, um den anspruchsvollen Anforderungen des Halbleiterherstellungsprozesses gerecht zu werden.Es ist eine entscheidende Komponente bei der Herstellung von Halbleitern und spielt eine entscheidende Rolle bei der Gewährleistung der Effizienz und Zuverlässigkeit von Halbleitergeräten.

Produktmerkmale
  • Bohrgröße:Min. 0,0078 mm)- Die Bohrgröße der Halbleiter-PCB ist sehr präzise und ermöglicht die Schaffung kleiner Löcher und Mikrovia für die Platzierung elektronischer Komponenten.
  • Spezial:Blinde Mikrovien- Diese Eigenschaft ermöglicht die Schaffung von Mikrovia, die nur auf einer Seite der Leiterplatte sichtbar sind, was sie ideal für komplexe und kompakte Halbleitergeräteentwürfe macht.
  • Prüfdienst:Funktionsprüfung, 100%ige Prüfung- Die PCB für Halbleiter werden strengen Prüfungen unterzogen, um ihre Funktionalität und Zuverlässigkeit im Halbleiterproduktionsprozess zu gewährleisten.
  • Anzahl der Schichten:36- Mit 36 Schichten bietet dieses PCB eine kompakte und effiziente Lösung für die komplexe Verkabelung und Platzierung elektronischer Komponenten, die in Halbleitergeräten erforderlich sind.
  • Material:FR-4- Dieses hochwertige Flammschutzmaterial wird aufgrund seiner hervorragenden elektrischen und mechanischen Eigenschaften in der Halbleiterindustrie weit verbreitet.
Anwendung und Szenarien

Die Halbleiter-PCB wird in der Halbleiterindustrie in verschiedenen Anwendungen und Szenarien weit verbreitet.

  • Halbleiterproduktion- Das PCB für Halbleiter ist ein wesentlicher Bestandteil der Halbleiterherstellung und wird in verschiedenen Phasen des Herstellungsprozesses verwendet, vom Ätzen und Plattieren über die Prüfung bis hin zur Verpackung..
  • Halbleiterprüfung- Da die PCB ein entscheidender Bestandteil der Halbleiteranlage ist, wird sie auch getestet, um ihre Funktionalität und Zuverlässigkeit zu gewährleisten.Bereitstellung genauer und stabiler Ergebnisse.
  • Betrieb von Halbleitergeräten- Die PCB für Halbleiter ist ein integraler Bestandteil des Betriebs von Halbleitergeräten.Es stellt die notwendigen elektrischen Verbindungen bereit und unterstützt das Funktionieren elektronischer Komponenten in der Ausrüstung.
  • Instandhaltung von Halbleitergeräten- Das PCB für Halbleiter wird auch bei der regelmäßigen Wartung und Reparatur von Halbleitergeräten eingesetzt.
Schlussfolgerung

Das Halbleiter-PCB ist ein wesentliches Produkt für die Halbleiterindustrie und bietet eine zuverlässige und effiziente Lösung für die Produktion, Prüfung und den Betrieb von Halbleitergeräten.Mit seiner hohen Präzision, Qualität und besonderen Eigenschaften wie blinden Mikrovia, ist es die perfekte Lösung für jede Halbleiteranwendung oder jedes Szenario.Wählen Sie Halbleiter-PCB für Ihre Halbleiter-Ausrüstung und erleben Sie beispiellose Leistung und Zuverlässigkeit.



Anpassung:

Dienst für die Anpassung von Halbleiter-PCBs

Produkt: Halbleiter-Schaltplatten

Impedanzkontrolle: Nein

Anzahl der Schichten: 36

Bohrgröße: Min. 0,0078 mm

Durch Lochtechnik: Nein

Min-Lochgröße: 0,2 mm

Anpassen Ihrer Leiterplatte für Halbleiter

Bei Semiconductor PCB verstehen wir die einzigartigen Bedürfnisse von Halbleitergeräten und bieten maßgeschneiderte Lösungen für Ihre Leiterplattenanforderungen.

  • Schichtzahl: Unsere Platten sind mit 36 Schichten ausgelegt, um die spezifischen Anforderungen von Halbleitergeräten zu erfüllen.
  • Bohrgröße: Mit einer Mindestbohrgröße von 0,0078 ′′ (0,2 mm) bieten unsere Bretter eine präzise und genaue Platzierung von Komponenten.
  • Durch Lochtechnologie: Unsere Platten verwenden keine Lochtechnologie, was ein kompaktes und effizientes Design für Ihr Halbleitergerät gewährleistet.
  • Min Hole Size: Wir bieten eine Mindest-Lochgröße von 0,2 mm an, die den notwendigen Platz für kleinere Komponenten in Ihrem Halbleitergerät bietet.

Wählen Sie eine Halbleiter-PCB für eine maßgeschneiderte Leiterplatte, die die einzigartigen Bedürfnisse Ihres Halbleitergeräts erfüllt.



Verpackung und Versand:

Verpackung und Versand von Halbleiter-PCB

Um die sichere Lieferung Ihrer Bestellung zu gewährleisten, haben wir unseren Verpackungs- und Versandprozess sorgfältig konzipiert.

Verpackung

Unsere Halbleiter-PCBs sind individuell in antistatische Beutel eingewickelt, um Schäden durch statische Elektrizität zu verhindern.Anschließend werden sie in eine robuste Kartonbox mit Schaumpolsterung gelegt, um sie während des Versands zusätzlich zu schützen.

Darüber hinaus verwenden wir eine Blase, um die Box zu sichern und jede Bewegung während des Transports zu verhindern.

Schifffahrt

Wir liefern unsere Halbleiter-PCBs weltweit, und unsere bevorzugte Versandmethode ist ein seriöser Kurierdienst wie DHL, FedEx oder UPS.Dies ermöglicht eine schnelle und zuverlässige Lieferung Ihrer Bestellung.

Für internationale Bestellungen füllen wir sorgfältig alle notwendigen Zollformulare und -deklarationen aus, um eine reibungslose Zollabfertigung zu gewährleisten.Dazu können Informationen über den Wert und den Inhalt der Verpackung gehören.

Sobald Ihre Bestellung versendet ist, erhalten Sie eine Tracking-Nummer per E-Mail, so dass Sie den Status Ihrer Lieferung leicht verfolgen können.

Bitte beachten Sie, dass alle zusätzlichen Steuern oder Abgaben, die vom Bestimmungsland erhoben werden, in der Verantwortung des Kunden liegen.

Schlussfolgerung

Mit unserer sicheren Verpackung und zuverlässigen Versandmethoden können Sie darauf vertrauen, dass Ihre Halbleiter-PCBs sicher und in perfektem Zustand ankommen.Bitte zögern Sie nicht, uns zu kontaktieren..
