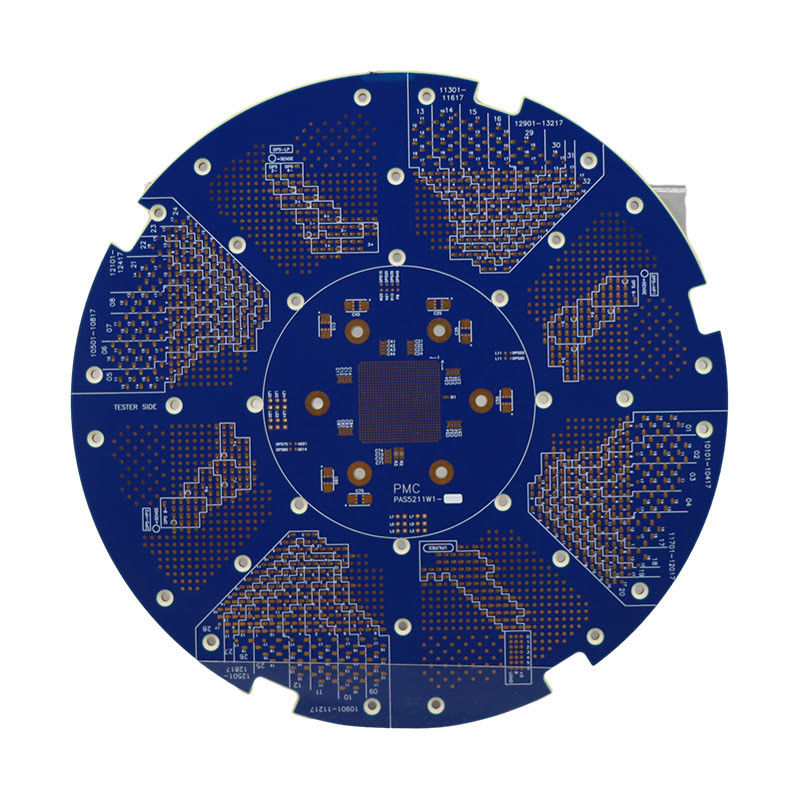

Vergoldete Halbleiter-PCB Rogers 4003c mit Blind-Microvias

Beschreibung des Produkts:

Halbleiter-PCB, auch als Leiterplatte für Halbleiter oder Leiterplatte für Halbleiter bezeichnet, ist eine wichtige Komponente bei der Herstellung von Halbleitergeräten.Es handelt sich um eine spezielle Art von Leiterplatten, die auf die einzigartigen Anforderungen der Halbleitertechnologie zugeschnitten sind.Diese Produktübersicht enthält eine detaillierte Beschreibung der wichtigsten Eigenschaften und Vorteile von Halbleiter-PCB.

• Min. Spurenbreite: 0,1 mm
• Vorlaufzeit: 2 Wochen
• Durch Lochtechnik: Nein
• Spezial: Blinde Mikrovien
• Lötmaske Farbe: Grün

Halbleiter-PCBs sind mit einer Mindestspurenbreite von 0,1 mm ausgelegt, was sie für komplizierte und komplexe Schaltkreisentwürfe geeignet macht.Diese Eigenschaft sorgt dafür, daß die Leiterplatte die winzigen Komponenten und empfindlichen Verbindungen aufnehmen kann, die in Halbleitergeräten erforderlich sind.

Die Vorlaufzeit von Halbleiter-PCB beträgt 2 Wochen, was im Vergleich zu herkömmlichen PCB viel kürzer ist.Dies ist für Halbleiterhersteller von wesentlicher Bedeutung, die strenge Produktionspläne haben und schnelle Lieferzeiten benötigen, um mit den Anforderungen des Marktes Schritt zu halten.

Im Gegensatz zu herkömmlichen Leiterplatten verwendet Halbleiterplatten nicht die Durchlöchertechnologie, sondern die Oberflächenmontage-Technologie (SMT), um Komponenten direkt auf die Oberfläche der Platte zu montieren.Dies ermöglicht eine bessere elektrische Leistung, höhere Dichte und kleinere Größen.

Halbleiter-PCBs sind mit Blind-Microvia ausgestattet, d. h. mit kleinen Löchern, die in das Board gebohrt werden, um Verbindungen zwischen verschiedenen Schichten herzustellen.Diese Mikrovia sind für die komplexe und kompakte Konstruktion von Halbleiterkreisen unerlässlich, was eine bessere Signalintegrität und -zuverlässigkeit ermöglicht.

Halbleiter-PCB hat eine grüne Lötmaske Farbe, die der Industriestandard ist. Diese Farbe bietet einen hohen Kontrast Hintergrund für eine einfachere Inspektion und Identifizierung der Komponenten auf dem Board.Außerdem bietet es eine hervorragende Wärmebeständigkeit und Schutz vor Feuchtigkeit und Staub.

• Hohe Präzision und Genauigkeit bei komplexen Schaltkreisentwürfen
• Kurze Vorlaufzeiten für eine schnellere Produktion
• Bessere elektrische Leistung und Signalintegrität
• Kompakte Größe und höhere Dichte zur Platzersparnis
• Ausgezeichnete Wärmebeständigkeit und Schutz

Halbleiter-PCB ist ein wesentlicher Bauteil bei der Herstellung von Halbleitergeräten.Verwendung von Blind-MikroviaMit seiner Präzision, Zuverlässigkeit und Effizienz ist es die perfekte Wahl für komplexe und leistungsstarke Schaltkreisentwürfe.Halbleiter-PCB ist die erste Wahl für Halbleiterhersteller weltweit.



Eigenschaften:

• Produktbezeichnung: Halbleiter-PCB
• Oberflächenveredelung:Goldplattierung
• Lötmaske Farbe: Grün
• Spezial: Blinde Mikrovien
• Vorlaufzeit: 2 Wochen
• Min. Spurenbreite: 0,1 mm
• Druckplatten für Halbleiter
• Schaltplatten für Halbleiter
• Schaltkreisplatten für die Halbleiterherstellung



Technische Parameter:

Eigenschaften	Wert
Produktbezeichnung	Halbleiter-PCB
Besonderes	Blinde Mikrovien
Durch die Lochtechnik	- Nein.
Prüfdienst	Funktionsprüfung, 100%ige Prüfung
Farbe der Lötmaske	Grün
Material	FR-4
Gebrauch	OEM-Elektronik
Impedanzkontrolle	- Nein.
Min-Lochgröße	0.2 mm
Vorlaufzeit	2 Wochen
Merkmal	Rogers 4003c
Typ der Platte	Halbleiter-Schaltplatten
Anwendung	Platten für Halbleiter



Anwendungen:

Ein Halbleiter-PCB (Printed Circuit Board) ist eine Art von PCB, die speziell für die Herstellung von Halbleitern entwickelt wurde.Es ist ein wesentlicher Bestandteil der Produktion elektronischer Geräte und wird in verschiedenen Anwendungen wie Computern weit verbreitet., Smartphones und andere elektronische Geräte.

Die Halbleiter-PCB ist auch als Halbleiterplatte oder Leiterplatte für Halbleiter bekannt, um ihren spezifischen Zweck in der Halbleiterindustrie hervorzuheben.Dieses Produkt ist hochspezialisiert und erfordert fortschrittliche Technologie und Fachwissen zur Herstellung., so daß es ein wesentliches Element bei der Herstellung von Halbleitern ist.

• Spezial: Blinde Mikrovien- Eine der wichtigsten Eigenschaften von Halbleiter-PCB ist die Verwendung von Blind-Microvia, also kleinen Löchern, die in die Platine gebohrt werden und verschiedene Schichten der PCB verbinden.die eine größere Dichte und komplexere Schaltkreisentwürfe ermöglicht.
• Anzahl der Schichten: 36- Das Halbleiter-PCB hat eine Schichtzahl von 2, was bedeutet, dass es zwei Schichten Kupferspuren und Isoliermaterial hat.Dies macht es für einfachere Schaltkreisentwürfe geeignet und senkt die Produktionskosten.
• Durch Lochtechnik: Nein- Im Gegensatz zu herkömmlichen Leiterplatten verwendet die Halbleiterplatte keine durchbohrte Technologie.Dies führt zu einem kompakteren und effizienteren Design.
• Oberflächenbearbeitung:Vergoldung - Die Oberfläche der Halbleiter-PCB istVergoldung.Dies ist eine kostengünstige und weit verbreitete Methode zur Beschichtung der Oberfläche der PCB mit einer Lötschicht, die eine flache und gleichmäßige Oberfläche für die Platzierung von Bauteilen bietet.
• Bohrgröße: Min 0,0078 ‰ (0,2 mm)- Die Mindestbohrgröße für die Halbleiter-PCB beträgt 0,0078 Zoll (0,2 mm). Diese kleine Bohrgröße ermöglicht präzise und komplizierte Konstruktionen, so dass es ideal für die Herstellung von Halbleitern.

Die Halbleiter-PCB wird in verschiedenen Anwendungen und Szenarien in der Halbleiterindustrie verwendet.

Die häufigste Verwendung von Halbleiter-PCB ist die Herstellung von integrierten Schaltungen (ICs).Dies sind kleine elektronische Komponenten, die Millionen von Transistoren und anderen wesentlichen Elementen für das Funktionieren elektronischer Geräte enthaltenDie PCB bildet die Grundlage für das IC und ermöglicht die präzise Platzierung von Komponenten und komplizierte Schaltkreisentwürfe.

Die Halbleiter-PCB werden auch häufig in der Herstellung von Mikroprozessoren und Mikrocontrollern verwendet..Die PCB stellt die notwendigen Verbindungen und Wege für das wirksame Funktionieren des Mikroprozessors oder Mikrocontrollers bereit.

Halbleiter-PCBs sind auch bei der Herstellung von Speicherchips wie RAM und ROM von entscheidender Bedeutung.Diese Chips speichern Daten und Informationen für elektronische Geräte und erfordern eine hohe Präzision und Komplexität bei ihrer KonstruktionDas PCB bildet die notwendige Grundlage für den Speicherchip und ermöglicht eine effiziente Datenübertragung und -speicherung.

Eine weitere Anwendung von Halbleiter-PCB ist das Design und die Herstellung von Sensoren, die in elektronischen Geräten verwendet werden.Sensoren sind für die Erfassung und Messung verschiedener physikalischer Parameter unerlässlich und erfordern fortschrittliche SchaltkreisentwürfeDie PCB stellt die notwendigen Verbindungen und Wege für die korrekte Funktion des Sensors bereit.

Abschließend kann gesagt werden, dass Halbleiter-PCB ein spezialisiertes Produkt ist, das in der Halbleiterindustrie eine entscheidende Rolle spielt.Seine einzigartigen Eigenschaften und Eigenschaften machen ihn für die Herstellung elektronischer Geräte unverzichtbar., um ihre Effizienz, Zuverlässigkeit und Leistung zu gewährleisten.



Anpassung:

Wir verstehen die Bedürfnisse der Halbleiterindustrie und bieten eine individuell angepasste PCB-Lösung, speziell für Halbleiteranwendungen.

Unsere PCBs sind speziell entwickelt, um die anspruchsvollen Anforderungen der Halbleiterindustrie zu erfüllen.Wir sind in der Lage, hochwertige PCBs zu liefern, die zuverlässig und leistungsfähig sind.

Unsere Halbleiterplatten sind präzise und präzise konzipiert und erfüllen die strengen Standards der Branche.Wir verwenden erstklassige Materialien und modernste Technologien, um sicherzustellen, dass unsere Platten den rauen Bedingungen der Halbleiterumgebung standhalten können..

Unser Anpassungsservice ermöglicht es Ihnen, Ihre Leiterplatten an Ihre spezifischen Bedürfnisse anzupassen, ob es sich um eine einzigartige Form, Größe oder Layout handelt.Wir können Ihren Anforderungen entsprechen, um sicherzustellen, dass Ihre PCBs für Ihre Halbleiteranwendungen optimiert sind.

Unsere Leiterplatten sind mit Präzision und Genauigkeit ausgelegt und ermöglichen eine minimale Bohrgröße von 0,0078 ‰ (0,2 mm).Sie ist perfekt für Halbleiteranwendungen..

Um die Qualität und Funktionalität unserer Leiterplatten zu gewährleisten, bieten wir Funktionstests und 100%ige Testdienste an.Dies stellt sicher, dass Ihre PCBs voll funktionsfähig sind und Ihre Spezifikationen erfüllen, bevor sie an Sie geliefert werden.

Wir wissen, wie wichtig Zeit in der Halbleiterindustrie ist, deshalb bieten wir eine Lieferzeit von nur 2 Wochen für unsere maßgeschneiderten PCBs.Wir sind bestrebt, schnelle und effiziente Dienstleistungen zu bieten, ohne auf Qualität zu verzichten..

Für unsere Halbleiter-PCBs bieten wir eine Oberflächenveredelung vonVergoldungDiese Oberfläche bietet eine flache, gleichmäßige Oberfläche für ein besseres Löten und sorgt für eine zuverlässige Verbindung zwischen den Bauteilen.

Wir bieten auch die Option von Blind-Mikrovia für unsere Halbleiter-PCBs an, die kleine, laserbohrte Löcher sind, die ein kompakteres und effizienteres Schaltungssystem ermöglichen.Sie sind ideal für Anwendungen mit hoher Dichte geeignet..



Verpackung und Versand:

Unsere Halbleiter-PCBs sind sorgfältig verpackt, um eine sichere Lieferung an unsere Kunden zu gewährleisten.Jede Platte wird zunächst in einen antistatischen Beutel gelegt, um sie vor möglichen elektrostatischen Schäden während des Versands zu schützen.

Als nächstes wird das PCB in eine robuste Kartonbox mit Polstermaterialien wie Blasenfolie oder Schaum gelegt, um einen zusätzlichen Schutz während des Transports zu bieten.

Wir bieten unseren Kunden auch maßgeschneiderte Verpackungsmöglichkeiten an, wie Vakuumverpackungen oder feuchtigkeitsbeständige Verpackungen für Bretter, die einen zusätzlichen Schutz benötigen.

Sobald die Leiterplatte sicher verpackt ist, wird sie mit einem zuverlässigen Versanddienst versandt.um die rechtzeitige und sichere Lieferung unserer Produkte an unsere Kunden zu gewährleisten.

Für internationale Sendungen befolgen wir sorgfältig alle notwendigen Vorschriften und Anforderungen, um einen reibungslosen Zollabfertigungsprozess sicherzustellen.

Bei Semiconductor PCB achten wir sehr sorgfältig auf die Verpackung und den Versand unserer Produkte, um sicherzustellen, dass sie in perfektem Zustand ankommen.Wir sind bestrebt, unseren Kunden PCBs höchster Qualität und außergewöhnlichen Service zu bieten..



Häufige Fragen:

A: Halbleiter-PCB ist eine Art Leiterplatte, die speziell für die Herstellung von Halbleitergeräten entwickelt wurde.einschließlich integrierter SchaltungenF: Was sind die Hauptbestandteile von Halbleiter-PCB?
A: Die Hauptkomponenten von Halbleiter-PCB sind das Substrat, leitfähige Schichten und Schutzschichten.während die leitfähigen Schichten aus Kupfer oder anderen leitfähigen Materialien bestehenDie Schutzschichten, auch als Lötmasken bekannt, schützen die leitfähigen Schichten vor Schäden.
A: Halbleiter-PCBs unterscheiden sich von herkömmlichen PCBs in Bezug auf Materialien, Design und Herstellungsprozess.Halbleiter-PCBs verwenden spezielle Materialien und fortschrittliche Konstruktionstechniken, um die genaue Platzierung und Ausrichtung der Komponenten zu gewährleistenDer Fertigungsprozess beinhaltet auch zusätzliche Schritte wie Doping und Ätzen, um die notwendigen Halbleiter-Eigenschaften zu erzeugen.Was sind die Vorteile von Halbleiter PCB?
A: Die Vorteile von Halbleiter-PCB sind höhere Präzision, bessere Leistung und erhöhte Zuverlässigkeit.Die spezialisierte Konstruktion und Herstellung ermöglicht eine engere Platzierung der Komponenten und kleinere Schaltkreise, was zu verbesserter elektrischer Leistung und geringerer Signalstörungen führt.Die Verwendung von Halbleitermaterialien ermöglicht eine bessere Wärmeabgabe und eine verbesserte Beständigkeit gegen UmweltfaktorenF: Können Halbleiter-PCBs in allen elektronischen Geräten verwendet werden?
A: Nein, Halbleiter-PCB ist speziell für die Herstellung von Halbleitergeräten entwickelt und nicht für alle elektronischen Geräte geeignet.Es wird hauptsächlich in Hochleistungs- und Zuverlässigkeitsanwendungen wie Mikroprozessoren verwendetAndere elektronische Geräte können traditionelle PCBs oder andere Arten von spezialisierten PCBs verwenden.
