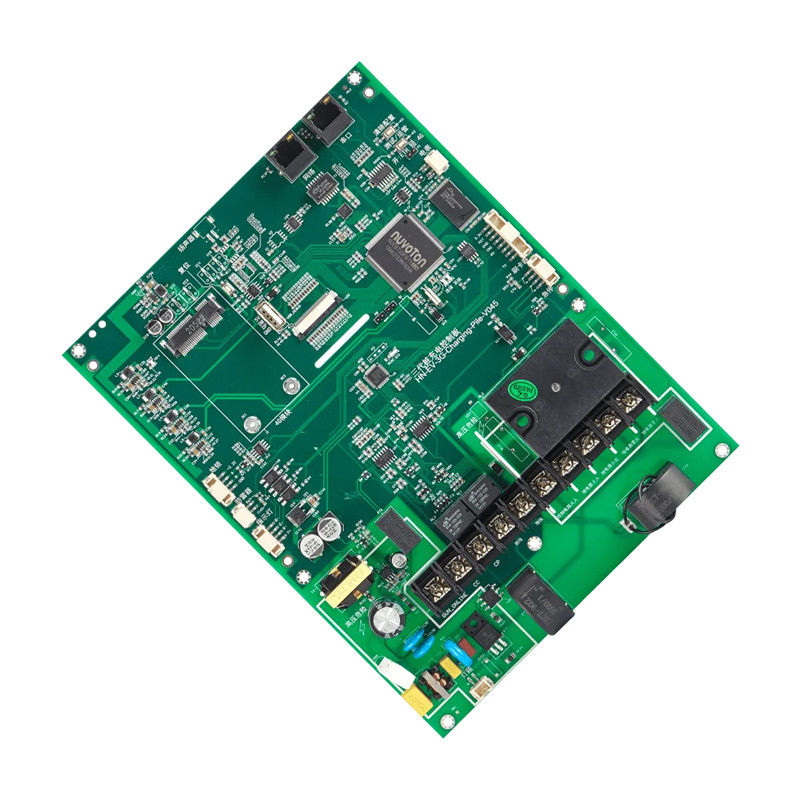

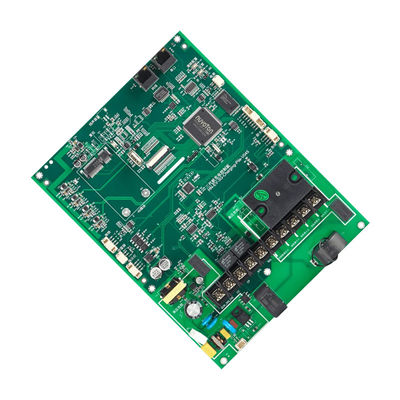

6 Schicht Kupfer-PCB-Montage mit Eintauchgold Oberflächenveredelung

6 Schicht Kupfer-PCB-Montage mit Eintauchgold Oberflächenveredelung

Einzelheiten
Pcb Glod Process:
Immersion Gold
Pcb Request:
Gerber&BOM
Pcb Layers:
6 Layers
Base Material:
Copper
Item:
PCB Assembly
Surface Finish:
HASL, ENIG, OSP, Immersion Silver
Feature:
High Reliability And Precision
Test:
100% E-Test
Hervorheben:

Untertauchen Gold Oberflächenveredelung PCB Montage

,

6 Schicht-PCB-Montage

,

Untertauchen Gold Oberflächenveredelung PCB Montage

Beschreibung des Produkts

Beschreibung des Produkts:

Unser Expertenteam stellt Ihnen eine hochwertige PCB-Montage zur Verfügung, die Ihren Anforderungen entspricht.Gewährleistung höchster Qualität.

Die Oberflächenbeschichtung unserer Kommunikations-PCB-Versammlung ist in HASL, ENIG, OSP und Immersion Silver erhältlich.

Die PCB-Anforderung für unsere Kommunikations-PCB-Versammlung ist Gerber&BOM, um sicherzustellen, dass unsere Kunden das genaue Produkt erhalten, das sie benötigen.

Unser Kommunikationsnetzwerk-Assemblebrett hat einen Mindestlochdurchmesser von 0,2 mm, was es für eine Vielzahl von Anwendungen geeignet macht.

Egal, ob Sie einen einzigen Prototypen oder eine großflächige Produktion benötigen, wir können Ihnen eine Kommunikations-PCB-Versammlung zur Verfügung stellen, die Ihren Bedürfnissen entspricht.

Wählen Sie für Ihr nächstes Projekt unsere Kommunikations-Telekommunikations-PCB-Versammlung und erleben Sie die Vorteile eines hochwertigen, zuverlässigen PCBs.Kontaktieren Sie uns noch heute, um mehr über unsere Dienstleistungen zu erfahren und wie wir Ihnen bei Ihrem Projekt helfen können.


Eigenschaften:

  • Produktbezeichnung: Kommunikations-PCB-Montage
  • PCB-Versammlung für Kommunikationsgeräte
  • Pcb-Anwendung: KI Android Smart Module
  • PCB-Schichten: 6 Schichten
  • PCB-Material: FR-4
  • PCB-Goldprozess: Eintauchgold
  • Prüfung: 100% E-Test
  • Kommunikation und Telekommunikation
  • Kommunikationssystem-PCB-Montage

Technische Parameter:

PCBA Produktbezeichnung: 4G-Kommunikation/Netzwerk-Switch
Artikel: PCB-Montage
Prüfung: 100% E-Test
Eigenschaft: Hohe Zuverlässigkeit und Präzision
PCB-Anwendungen Intelligentes Modul für Android
Oberflächenbearbeitung: HASL, ENIG, OSP, Immersion Silber
Ausgangsmaterial: Kupfer
PCB-Schichten 6 Schichten
Projekt: Verarbeitung der eingehenden Materialien
PCB-Anforderung: Gerber&BOM

Anwendungen:

Die Kommunikations-PCB-Montage ist ein wesentlicher Bestandteil bei der Herstellung von Kommunikations-Motherboards, die in verschiedenen Kommunikations- und Telekommunikationsgeräten verwendet werden.Das Produkt ist für eine hohe Leistungsfähigkeit und Zuverlässigkeit von Kommunikationsgeräten ausgelegt.Das Produkt wird bei der Herstellung von Kommunikationsgeräten wie Routern, Switches, Modems und anderen Telekommunikationsgeräten verwendet.

Die Kommunikations-PCB-Versammlung ist so konzipiert, dass sie den rauen Umgebungen standhält, in denen Kommunikationsgeräte betrieben werden.Das Produkt ist so konzipiert, dass es bei extremen Temperaturen und Feuchtigkeitsniveaus eine hochwertige Leistung bietetDies macht das Produkt ideal für den Einsatz in Außenkommunikationsgeräten wie Mobilfunkmasten, Satellitenkommunikationssystemen und anderen Telekommunikationsgeräten.

Die Kommunikations-PCB-Versammlung wird auch bei der Herstellung von Kommunikationsnetzwerk-Versatzplatten verwendet, mit denen verschiedene Kommunikationsgeräte miteinander verbunden werden, um ein Netzwerk zu bilden.Das Produkt ist so konzipiert, dass es hochzuverlässige Verbindungen bietet, die das reibungslose Funktionieren des Netzes gewährleisten.. Kommunikationsnetzwerkmontageplatten werden in verschiedenen Kommunikationsgeräten wie Telekommunikationssystemen, Rechenzentren und anderen vernetzten Geräten verwendet.

Zusammenfassend ist die Kommunikations-PCB-Montage ein sehr zuverlässiges und präzises Produkt, das bei der Herstellung von Kommunikations- und Telekommunikationsgeräten von wesentlicher Bedeutung ist.Das Produkt ist für hohe Leistung und Zuverlässigkeit in rauen Umgebungen konzipiert und wird bei der Herstellung von Kommunikations-Mutterplatten verwendet, Kommunikationsnetzwerkmontageplatten und andere Telekommunikationsgeräte.Die Kommunikations-PCB-Versammlung ist ein wesentlicher Bauteil in der Kommunikationsindustrie und wird in verschiedenen Kommunikationsgeräten weit verbreitet.


Anpassung:

Mit unserer hohen Zuverlässigkeit und Präzision bietet unser Produkt für die Montage von Kommunikations-Mutterplatten Anpassungsdienste, die auf Ihre Bedürfnisse zugeschnitten sind.Sie können darauf vertrauen, dass unsere Elektronik-Versammlung für die Kommunikation Ihren Anforderungen gerecht wird.

Unser Standard-PCB-Material ist FR-4, das hervorragende thermische und elektrische Eigenschaften bietet. Wir können das PCB-Material auch an Ihre spezifischen Anforderungen anpassen.

Unsere Kommunikations-Telekommunikations-PCB-Montage bietet einen Mindestlochdurchmesser von 0,2 mm, um sicherzustellen, dass Ihr Projekt die notwendige Präzision hat.

Wir bieten auch Projektanpassungsdienste an, wie z. B. die Verarbeitung von eingehenden Materialien, um sicherzustellen, dass Ihr Projekt genau nach Ihren Vorgaben fertiggestellt wird.


Unterstützung und Dienstleistungen:

Unser Kommunikations-PCB-Assembler kommt mit umfassender technischer Unterstützung und Dienstleistungen, um eine nahtlose Integration und optimale Leistung zu gewährleisten.Unser Expertenteam ist bereit, Ihnen bei der Installation zu helfen., Konfiguration, Fehlerbehebung und Wartung des Produkts.

Wir bieten auch Anpassungsdienste an, um spezifische Kundenanforderungen zu erfüllen, und können Schulungen anbieten, um sicherzustellen, dass die Benutzer voll ausgestattet sind, um das Produkt in vollem Umfang zu nutzen.

Darüber hinaus stellen wir regelmäßige Software-Updates und Firmware-Upgrades zur Verfügung, um sicherzustellen, dass das Produkt mit den neuesten Fortschritten der Branche und Sicherheitsfunktionen auf dem neuesten Stand bleibt.Unser Kundenservice steht Ihnen zur Verfügung, um alle Fragen zu beantworten und alle Anliegen zu klären, die sich ergeben..


Verpackung und Versand:

Produktverpackung:

Das Produkt der Kommunikations-PCB-Versammlung wird in einer robusten Kartonbox mit einem Schutzpolster aus Schaumstoff verpackt, um Schäden beim Versand zu vermeiden.Das Paket enthält außerdem einen Verpackungsbogen mit den Angaben zum Produkt und allen erforderlichen Anweisungen..

Versand:

Das Produkt für die Kommunikations-PCB-Montage wird über einen seriösen Versandunternehmen wie FedEx oder UPS versandt.Versandmöglichkeiten und -kosten werden bei der Abrechnung angezeigt und variieren je nach vom Kunden gewähltem Bestimmungsort und LieferzeitraumDer Kunde erhält eine Nachverfolgungsnummer, sobald das Produkt versandt wurde, damit er den Lieferstatus überwachen kann.


Häufige Fragen:

A: Das Produkt "Communication PCB Assembly" ist eine Leiterplatte, die die Kommunikation zwischen elektronischen Geräten erleichtert.

F: Mit welchen Geräten kann die Kommunikations-PCB-Montage verwendet werden?

A: Die Kommunikations-PCB-Versammlung kann mit einer Vielzahl elektronischer Geräte wie Computern, Smartphones, Tablets und anderen Kommunikationsgeräten verwendet werden.

F: Wie hoch ist die maximale Kommunikationsgeschwindigkeit der Kommunikations-PCB-Montage?

A: Die maximale Kommunikationsgeschwindigkeit der Kommunikations-PCB-Anlage hängt von der spezifischen Produktkonfiguration und den verwendeten Geräten ab.Weitere Informationen finden Sie in den Produktspezifikationen..

F: Kann die Kommunikations-PCB-Versammlung angepasst werden, um spezifische Kommunikationsanforderungen zu erfüllen?

A: Ja, die Kommunikations-PCB-Versammlung kann angepasst werden, um spezifische Kommunikationsanforderungen zu erfüllen. Bitte kontaktieren Sie unser Verkaufsteam, um Ihre spezifischen Anforderungen zu besprechen.

F: Wie lange dauert die Bestellung einer Kommunikations-PCB-Versammlung?

A: Die Vorlaufzeit für die Bestellung einer Kommunikations-PCB-Versammlung hängt von der Menge und der spezifischen Produktkonfiguration ab. Bitte kontaktieren Sie unser Verkaufsteam für weitere Informationen.
