Dicke Kupfer-PCB
Created with Pixso.

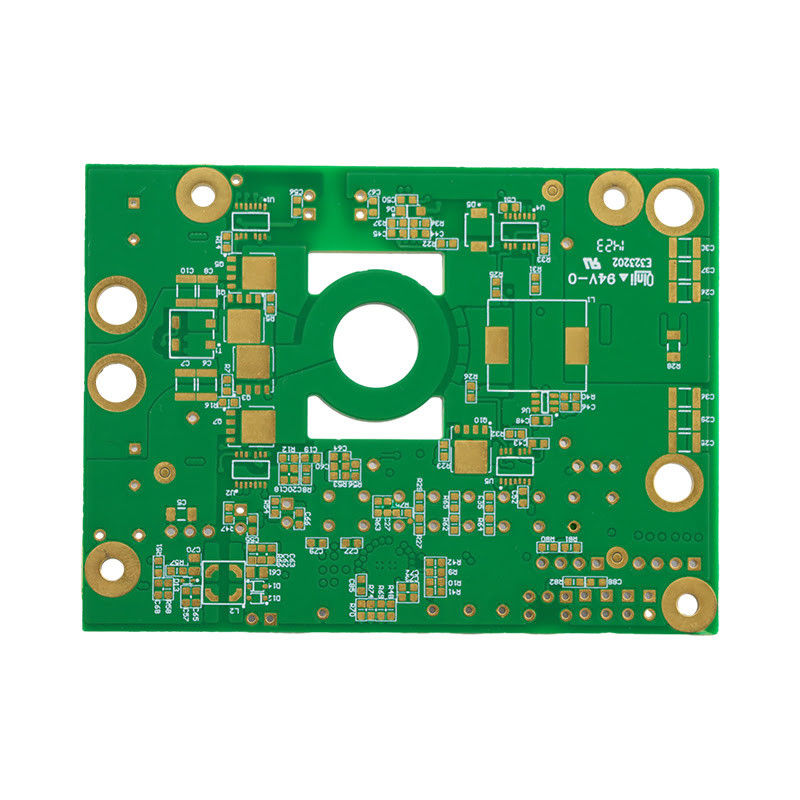

ENIG Schwere Kupfer-Druckschaltplatten Hochdichte-Verbindungsplatten 0,2 mm

ENIG Schwere Kupfer-Druckschaltplatten Hochdichte-Verbindungsplatten 0,2 mm

Markenbezeichnung: Ben Qiang
Modellnummer: FR-4/Rogers
MOQ: 1 PCS
Preis: custom made
Zahlungsbedingungen: Banküberweisung/Alipay/PayPal
Versorgungsfähigkeit: 200,000 Quadratmeter/Jahr
Einzelheiten
Herkunftsort:
Shenzhen, China
Zertifizierung:
ISO/TS16949/RoHS/TS16949
Oberflächenbearbeitung:
ENIG
Impedanzkontrolle:
- Ja, das ist es.
Maximale Größe der Platte:
600mm x 600mm
Mindestspannung zwischen den Spuren:
0.2 mm
Stärke:
5.5 mm
Anzahl der Schichten:
12
Anwendung:
Elektroelektronik
Lötmittel-Masken-Farbe:
grün
Verpackung Informationen:
Vakuumverpackungen mit Luftperlen
Versorgungsmaterial-Fähigkeit:
200,000 Quadratmeter/Jahr
Hervorheben:

HASL Schwere Kupfer-Druckschaltplatten

,

Schwere Kupfer-Druckschirmplatten 0

,

2 mm

Beschreibung des Produkts

Dicke Kupfer-Strom-gedruckte Drahtplatte für Stromelektronik mit einer Mindestspurenbreite von 0,2 mm

Beschreibung des Produkts:

Produktübersicht: Dicke Kupfer-PCB

Die Dicke Kupfer-Leistungs-PCB ist eine sehr zuverlässige und effiziente solide Kupfer-Leistungs-Leiterplatte, die für Hochleistungs-Anwendungen entwickelt wurde.mit einem robusten Kupferkern, der eine höhere Strom- und Wärmeableitung vermagDie wichtigsten Merkmale dieses Produkts sind folgende:

Mindestlochgröße: 0,3 mm

Die Dicke Kupfer-Power-PCB ist mit einer Mindestlochgröße von 0,3 mm ausgelegt, um ein präzises und präzises Bohren für Komponenten und Steckverbinder zu gewährleisten.Dies ermöglicht eine bessere Kontrolle und Platzierung der Komponenten, um eine stabilere und zuverlässigere Verbindung zu gewährleisten.

Farbe: Weiß

Die Seidenschirmfarbe dieses Produkts ist weiß und bietet klare und sichtbare Markierungen für die Anordnung und Identifizierung der Bauteile.Dies hilft beim Montageprozess und macht es leicht, Probleme zu beheben, die auftreten können.

Impedanzkontrolle: Ja

Die Dicke Kupfer-Leistungs-PCB ist mit Impedanzsteuerung ausgestattet, die eine gleichbleibende und stabile elektrische Leistung gewährleistet.Es hilft, Signalverlust und -verzerrung zu minimieren., was zu einer verbesserten Gesamtleistung führt.

Kupferdicke: 3 Unzen

Die Kupferdicke dieses Produkts beträgt 3 Unzen, was es zu einer sehr zuverlässigen und robusten Option für Stromanwendungen macht.Die dickere Kupferschicht ermöglicht eine höhere Strömungsträgerfähigkeit und eine bessere Wärmeableitung, um den sicheren und effizienten Betrieb des Stromkreises zu gewährleisten.

Lötmaske Farbe: Grün

Die Lötmaskenfarbe des Dicken Kupfer-Power-PCB ist grün und bietet eine Schutzschicht über die Kupferspuren und verhindert Kurzschlüsse oder Schäden.Die grüne Farbe hilft auch bei der visuellen Inspektion der Tafel, wodurch es einfacher ist, mögliche Probleme zu erkennen.

Schlüsselwörter: Festkopfer-Leistungskreisplatte, Verstärkte Kupfer-Leistungskreisplatte, Robuste Kupfer-Kern-Leistungskreisplatte

Zusammenfassend ist das Dicke Kupfer-Leistungskarton eine hochwertige und zuverlässige Option für Hochleistungsanwendungen, mit seinem soliden Kupfer-Leistungskartondesign, verbesserter Kupfer-Leistungskartontechnologie,und robuste Kupferkern-StromplattenkonstruktionEs ist eine ideale Wahl für Industriezweige wie Automobil, Luftfahrt und Industrieelektronik, in denen eine zuverlässige und effiziente Stromverteilung unerlässlich ist.



Eigenschaften:

  • Produktbezeichnung: Dicke Kupfer-PCB
  • Farbe: Weiß
  • Lötmaske Farbe: Grün
  • Oberflächenbeschichtung: ENIG
  • Stärke: 5,5 mm
  • Anwendung: Leistungselektronik
  • Kupfer-PCB mit hoher Stromkapazität
  • Druckplatten mit langlebigem Kupfer
  • PCB mit verbesserter Kupferleistung


Technische Parameter:

Artikel Spezifikation
Produktbezeichnung Dicke Kupfer-Leistungspcb
Impedanzkontrolle - Ja, das ist es.
Maximale Größe der Platte 600 mm x 600 mm
Kupferdicke 3 Unzen
Mindestspannung zwischen den Spuren 0.2 mm
Rohs-konform - Ja, das ist es.
Oberflächenbearbeitung ENIG
Farbe der Lötmaske Grün
Stärke 5.5 mm
Anzahl der Schichten 12
Anwendung Elektroelektronik
Wesentliche Merkmale Verstärkte Kupferstromkreisläufe, Schwergewicht Kupferstrom Druckplatte, Verstärkte Kupferstrom-PCB


Anwendungen:

Dicke Kupfer-PCB: Die Zukunft der Elektronik

Verstärkte Kupfer-Leistungskartonplatte, auch bekannt als robuste Kupfer-Kern-Leistungskarton oder schweres Kupfer-Druckschirmplatte, ist ein revolutionäres Produkt, das die Leistungselektronikindustrie verändert hat.mit einem Mindestspurenabstand von 0.2 mm und eine Mindestlochgröße von 0,3 mm, ist diese Leiterplatte so konzipiert, dass sie mit Leichtigkeit mit Hochleistungs- und Hochstromanwendungen umgehen kann.Die Grüne Lötmaske und die weiße Seidenwand machen sie ansprechend und leicht von anderen PCBs zu unterscheiden.

Anwendung: Leistungselektronik

Dicke Kupfer-Leistungskartonplatten sind speziell für Leistungselektronik-Anwendungen konzipiert.Seine Fähigkeit, mit hoher Leistung und hohem Strom umzugehen, macht ihn zur Wahl für Anwendungen wie Stromversorgungen, Wechselrichter, Motorsteuerungen und LED-Beleuchtung.

Szenario 1: Ladestation für Elektrofahrzeuge

Da die Nachfrage nach Elektrofahrzeugen weiter steigt, steigt auch der Bedarf an effizienten und zuverlässigen Ladestationen.Dicke Kupfer-PCBs spielen eine entscheidende Rolle in den Stromversorgungs- und Steuerungssystemen dieser LadestationenDie verbesserte Kupferleistung sorgt dafür, dass die Ladestation hohe Ströme bewältigen und dem Fahrzeug eine stabile Stromversorgung bieten kann.

Szene 2: Solarkraftwerk

Solarkraftwerke benötigen robuste und langlebige Komponenten, um rauen Umweltbedingungen standzuhalten und eine hohe Leistung zu liefern.Dicke Kupfer-PCBs werden in den Solarumrichtern und Stromverteilungssystemen dieser Anlagen verwendetDie verbesserte Kupferleistung ermöglicht eine effiziente Energieübertragung, während der robuste Kupferkern sicherstellt, dass das PCB hohen Temperaturen und extremen Wetterbedingungen standhält.

Szenario 3: Industrielle Motorsteuerung

In Industriebetrieben, in denen schwere Maschinen und Geräte eingesetzt werden, ist ein zuverlässiges Motorsteuerungssystem unerlässlich.Dicke Kupfer-PCBs werden in Motorsteuerungen verwendet, um die hohen Ströme zu bewältigen und die Motoren präzise zu steuernDie verbesserte Kupferleistung und der robuste Kupferkern dieser PCB sorgen dafür, daß das Motorsteuerungssystem reibungslos und effizient arbeitet.

Schlussfolgerung

Dicke Kupfer-PCBs haben mit ihrer verbesserten Kupferleistung und ihrem robusten Kupferkern die Leistungselektronikindustrie revolutioniert.Diese PCBs finden Anwendungen in verschiedenen Branchen und sind fester Bestandteil vieler kritischer elektronischer SystemeMit ihrer beeindruckenden Leistung und Haltbarkeit leiten dicke Kupfer-PCBs die Zukunft der Elektronik an.



Anpassung:

Kundenspezifischer Service für Dicke Kupfer-PCB-Leistung
Dicke Kupfer-Strom-gedruckte Drahtplatte mit robustem Kupferkern

Unsere Dicke Kupfer-Strom-PCB ist eine sehr zuverlässige und langlebige Lösung für Ihre Strombedürfnisse.Dieses Board kann hohe Ströme verarbeiten und eine stabile Stromverteilung bietenDas extra dicke Kupferlaminat sorgt für eine effiziente Wärmeableitung und verringert das Überhitzungsrisiko.

Oberflächenbeschichtung: ENIG

Die Oberflächenbeschichtung unserer Dicken Kupfer-Strom-PCB ist ENIG. Diese kostengünstige Oberfläche sorgt für eine glatte Oberfläche zum Löten und schützt die Kupferspuren vor Oxidation.

Impedanzkontrolle

Unsere Dicke Kupfer-Strom-PCB ist mit Impedanzkontrolle ausgelegt, um eine gleichbleibende Signalintegrität zu gewährleisten und Signalverlust zu minimieren.

Kupferdicke: 3 Unzen

Mit einer Kupferdicke von 3 Unzen kann unsere Dicke Kupfer-Strom-PCB hohe Ströme ohne übermäßige Erwärmung bewältigen.

Farbe: Weiß

Die Seidenschirmfarbe unserer Dicken Kupfer-Leiterplatten ist weiß, was eine klare und leicht lesbare Kennzeichnung für Komponenten und Spuren ermöglicht.

Anpassen Ihrer Dicke Kupfer-Power-PCB

Wir verstehen, dass jedes Projekt einzigartige Anforderungen hat, deshalb bieten wir maßgeschneiderte Dienstleistungen für unsere Dicke Kupfer-Leiterplatte.ImpedanzsteuerungKontaktieren Sie uns noch heute, um Ihr Projekt zu besprechen und ein personalisiertes Angebot zu erhalten.Vertrauen Sie uns eine hochwertige und zuverlässige Dicke Kupfer Power PCB für Ihre Anwendung liefern.



Verpackung und Versand:

Verpackung und Versand

Unsere PCB-Produkte mit dickem Kupfer sind sorgfältig verpackt und versandt, um eine sichere Lieferung an unsere Kunden zu gewährleisten.

Verpackung:

  • Alle PCBs sind individuell in antistatische Beutel verpackt, um Schäden beim Transport zu vermeiden.
  • Die antistatischen Beutel werden dann für zusätzlichen Schutz in eine robuste Kartonscheibe gelegt.
  • Bei größeren Aufträgen werden mehrere PCBs in einer Blasenumhüllung oder Schaumpolsterbox verpackt, um Bewegung oder Beschädigung während des Versands zu verhindern.
  • Jede Schachtel ist klar mit dem Produktnamen, der Menge und allen besonderen Handhabungsanweisungen versehen.

Versand:

Wir bieten verschiedene Versandoptionen an, um den Bedürfnissen unserer Kunden gerecht zu werden und eine schnelle Lieferung zu gewährleisten.

  • Für Inlandsbestellungen bieten wir Standard- und beschleunigte Lieferungen durch zuverlässige Spediteure wie UPS, FedEx und DHL an.
  • Internationale Bestellungen werden je nach Präferenz und Dringlichkeit des Kunden per Luft- oder Seefracht versandt.
  • Wir stellen Tracking-Nummern für alle Sendungen zur Verfügung, damit Kunden den Status ihrer Bestellungen leicht verfolgen können.
  • Für maßgeschneiderte Verpackungs- oder Versandoptionen wenden Sie sich bitte an unser Vertriebsteam.

Wir sind bestrebt, hochwertige Produkte bereitzustellen und einen reibungslosen und zeitnahen Lieferprozess zu gewährleisten.



Häufige Fragen:

  • Q1. Wie groß ist die Dicke des Kupfers?
  • A1. Das Kupfer, das in Dicke Kupfer-Leistung PCB verwendet wird, beträgt typischerweise 2 Unzen pro Quadratfuß.
  • Q2. Was ist die maximale Stromtragfähigkeit von Dicke Kupfer-Power-PCB?
  • A1. Die maximale Stromtragfähigkeit von Dicken Kupfer-PCB ist typischerweise 3-4 mal höher als bei Standard-PCBs.
  • Q3. Was ist die Mindestspurenbreite für dicke Kupfer-PCB?
  • A1. Die Mindestspurenbreite für Dicke Kupfer-PCBs beträgt typischerweise 0,25 mm.
  • Q4. Können dicke Kupfer-PCBs hohen Temperaturen standhalten?
  • A1. Ja, Dicke Kupfer-PCB-Leistung ist so konzipiert, dass sie hohen Temperaturen standhält, ohne dass ihre Leistung beeinträchtigt wird.
  • Q5. Ist Dicke Kupfer-PCB für Hochleistungsanwendungen geeignet?
  • A1. Ja, Dicke Kupfer-Leistungs-PCBs sind speziell für Hochleistungs-Anwendungen ausgelegt, da sie hohe Strom- und Wärmeabfälle bewältigen können.
