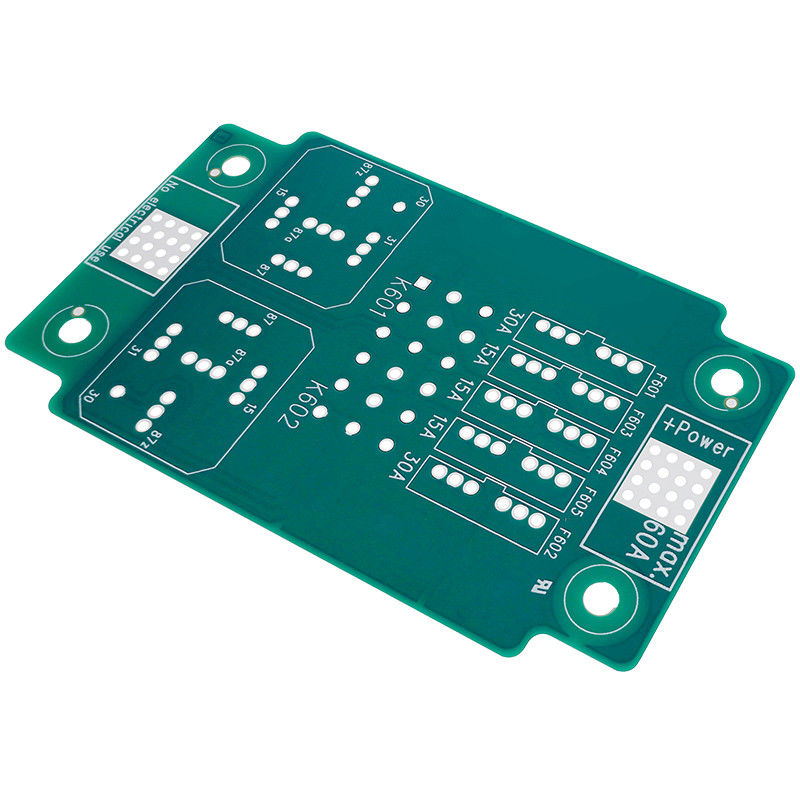

2 Schicht Impedanzkontrolle Weiße Seidenwand 0,2 mm Spuren Abstand Kupfer-PCB

Beschreibung des Produkts:

Unsere Dicke Kupfer-PCB ist mit einem Mindestspurenabstand von 0,2 mm ausgelegt, was sie zu einer ausgezeichneten Wahl für Hochdichte-Designs macht.Diese Eigenschaft stellt sicher, dass die PCB hohe Ströme ohne Überhitzung ertragen kann, dank der dickeren Kupferschichten, die eine bessere thermische Steuerung ermöglichen.so dass es eine ideale Wahl für komplexe Entwürfe.

Das PCB aus Dickkupfer ist RoHS-konform, was bedeutet, dass es alle notwendigen Umweltnormen erfüllt.so dass es für verschiedene Anwendungen sicher istZusätzlich verfügt die Leiterplatte über eine Impedanzsteuerung, die sicherstellt, dass die über sie übertragenen Signale nicht von Reflexionen beeinträchtigt werden, so dass Ihr Design perfekt funktioniert.

Die Dicke Kupfer-PCB kommt mit einer weißen Seidenschirmfarbe, so dass es leicht ist, verschiedene Komponenten auf dem Board zu identifizieren.Diese Funktion stellt sicher, dass Sie die Etiketten auch mit komplexeren Designs leicht lesen könnenEgal, ob Sie ein Hobbyisten oder ein Profi sind, Sie werden die Bequemlichkeit schätzen, die diese Funktion für Ihre Arbeit bietet.

Zusammenfassend, wenn Sie auf der Suche nach einem PCB mit dickem Kupfer-Power, Kupfer-Power-PCB mit dickem, oder Dicke Leistung PCB mit Kupfer sind, ist unsere Dicke Kupfer-PCB die perfekte Wahl für Sie.Mit seinen beeindruckenden Eigenschaften wie hoher StromtragbarkeitDie RoHS-Konformität und die weiße Seidenflächenfarbe sorgen dafür, dass das PCB sicher und einfach zu bedienen ist.

Eigenschaften:

• Produktbezeichnung: Kupferdichte Leistungskleber
• Farbe: Weiß
• Stärke: 1,6 mm
• Lötmaske Farbe: Grün
• Mindestspurenbreite: 0,2 mm
• Mindestlochgröße: 0,3 mm

Technische Parameter:

Anwendungen:

Die Dicke Kupfer-PCB-Leistung wird häufig in der Leistungselektronik, im Automobilbereich, in der Luftfahrt und in industriellen Anwendungen verwendet.und hohe TemperaturDie dicke Kupferschicht sorgt für einen minimalen Widerstand, was bedeutet, dass während des Betriebs weniger Wärme erzeugt wird.Dies macht es ideal für Anwendungen, die Wärmeabbau erfordern, wie Hochleistungs-LED-Leuchten und Stromversorgungen.

PCB mit starkem Kupfer ist auch ideal für Anwendungen, die hohe Zuverlässigkeit und Langlebigkeit erfordern.Die dicke Kupferschicht sorgt dafür, dass das PCB rauen Umgebungen und extremen Temperaturen standhältDies macht es ideal für den Einsatz in der Automobil- und Luftfahrtindustrie, wo hohe Zuverlässigkeit und Langlebigkeit gefordert werden.

Die Dichte Kupfer-PCB-Leistung wird auch häufig in Stromversorgungen, UPS-Systemen und Wechselrichtern verwendet.und die dicke Kupferschicht sorgt dafür, dass bei der Übertragung nur minimale Leistungsverluste auftretenDies macht es ideal für Anwendungen, die hohe Effizienz und geringen Stromverlust erfordern.

Mit einer weißen Seidenschirmfarbe und einer HASL-Oberflächenbeschichtung ist diese Leiterplatte nicht nur funktional, sondern auch ästhetisch ansprechend.medizinische AusrüstungDurch die Anzahl der Schichten von 2 ist es für Anwendungen geeignet, die keine komplexen Schaltungen erfordern.

Abschließend ist Dicke Kupfer-PCB mit Leistung ein vielseitiges Produkt, das in verschiedenen Anwendungen verwendet werden kann, die eine hohe Leistungsübertragung, Wärmeabgabe, Zuverlässigkeit und Haltbarkeit erfordern.Seine einzigartigen Eigenschaften machen ihn ideal für LeistungselektronikDie weiße Seidenfarbe und die HASL-Oberfläche machen es ästhetisch ansprechend und für verschiedene Szenarien geeignet.

Anpassung:

Passen Sie Ihre Power-PCB mit dickem Kupfer an, um Ihre individuellen Bedürfnisse mit unserem PCB aus dickem Kupfer zu erfüllen.Unsere Produktanpassungsdienste ermöglichen es Ihnen, die Oberflächenbeschichtung von HASL und eine Dicke von 1.6mm. Darüber hinaus können Sie die Mindestspurenbreite von 0,2mm auswählen und die RoHS-Konformität gewährleisten.Ihnen die optimale Lösung für Ihren Strombedarf bieten.

Unterstützung und Dienstleistungen:

Unser technisches Support-Team für Dicke Kupfer-PCB-Produkte ist hier, um Ihnen bei Fragen oder Problemen zu helfen.

• Unterstützung bei der Konstruktion und dem Layout von PCBs aus dickem Kupfer
• Empfehlungen für die Materialauswahl und Spezifikationen
• Prüfung und Analyse von PCB-Prototypen aus dickem Kupfer
• Anpassungsmöglichkeiten für spezifische Projektanforderungen
• Leitlinien für bewährte Verfahren bei Herstellung und Montage
• Fehlerbehebung und Problemlösung

Wir sind bestrebt, unseren Kunden hochwertige Dicke Kupfer-PCBs und zuverlässigen technischen Support zu bieten.

Verpackung und Versand:

Produktverpackung:

Das PCB-Produkt aus dickem Kupfer wird sicher verpackt, um sicherzustellen, dass es während des Transports nicht beschädigt wird. Das PCB wird in einen antistatischen Beutel gelegt, um statische Schäden zu vermeiden.Die Tasche wird in eine robuste Kartonbox mit Polstermaterial gelegt, um sie während der Beförderung vor jedem Aufprall zu schützen..

Versand:

Das Produkt wird über einen zuverlässigen Kurierdienst versandt. Die Versandkosten werden auf der Grundlage des Gewichts und des Bestimmungsortes des Pakets berechnet.Kunden erhalten eine Nachverfolgungsnummer, damit sie den Status ihrer Sendung verfolgen können.Lieferzeiten können je nach Standort des Kunden variieren.

Häufige Fragen:

Ein Dicke Kupfer-PCB ist eine Leiterplatte, die eine dickere Kupferschicht als ein Standard-PCB hat.so dass es mehr Strom transportiert und Wärme effizienter abgibt.

Eine Dicke Kupfer-PCB bietet mehrere Vorteile, darunter eine hohe Stromtragfähigkeit, ein besseres thermisches Management, eine verbesserte mechanische Festigkeit und eine verbesserte Zuverlässigkeit.Es ist ideal für Leistungselektronik, Automobil- und Luftfahrtanwendungen, bei denen hohe Ströme und hohe Temperaturen üblich sind.

Die maximale Dicke von Kupfer, die in einer Dicken Kupfer-PCB verwendet werden kann, hängt von den spezifischen Anforderungen der Anwendung ab.Die meisten Dicke Kupfer-PCBs haben eine Kupferdicke von 105 μm oder mehr.

Die Mindestbestellmenge für Dickkupfer-PCBs variiert je nach Hersteller oder Lieferant.Es ist in der Regel aufgrund der zusätzlichen Fertigungsschritte bei der Herstellung von Dicke Kupfer-PCBs höher als die Mindestbestellmenge für Standard-PCBs..

Dicke Kupfer-PCBs werden häufig in Hochleistungs- und Hochtemperaturanwendungen wie Stromversorgungen, Motorsteuerungen, Solarumrichter, Elektrofahrzeuge, Luft- und Raumfahrt und Verteidigungsausrüstung verwendet.Sie werden auch in Anwendungen mit hoher Zuverlässigkeit wie Medizinprodukten und industriellen Steuerungssystemen verwendet.
