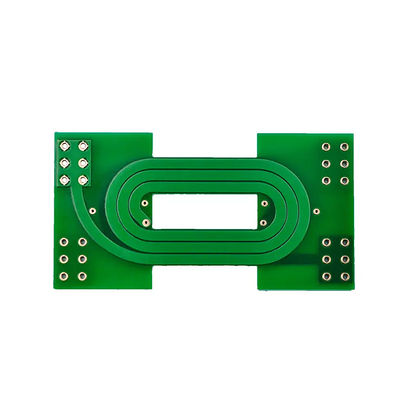

Grüne Lötmaske Weiße Seidenwand 2-Schicht Kupfer-PCB für maximale Energieeffizienz

Beschreibung des Produkts:

Die Dicke Kupfer-PCB ist eine zweischichtige Platine, die aus einem hochwertigen Kupfermaterial hergestellt wird, das für seine hervorragende Leitfähigkeit und Haltbarkeit bekannt ist.Dieses PCB ist für Hochstrom- und Hochtemperaturanwendungen ausgelegt, so dass es ideal für den Einsatz in der Leistungselektronik, der Automobilindustrie, der Luft- und Raumfahrt und in anderen Branchen, in denen Zuverlässigkeit und Leistung von entscheidender Bedeutung sind.

Die Dicke Kupfer-PCB ist so konzipiert, dass sie eine überlegene Wärmeableitung bietet, die in Hochleistungs-Anwendungen von entscheidender Bedeutung ist.Dieses PCB kann hohe Strombelastungen bewältigen und Wärme schnell und effizient ablassen, so dass Ihre Komponenten kühl bleiben und optimal funktionieren.

Bei der Oberflächenbeschichtung ist die Dicke Kupfer-PCB mit einer HASL-Beschichtung (Hot Air Solder Leveling) ausgestattet, die eine zuverlässige und kostengünstige Beschichtung bietet, die sich ideal für Hochleistungsanwendungen eignet.Die HASL-Abschließung bietet eine ausgezeichnete Wärmeleitfähigkeit, was für die Wärmeabgabe und Zuverlässigkeit bei Hochleistungsanwendungen unerlässlich ist.

Das PCB aus Dickkupfer ist ebenfalls RoHS-konform, was bedeutet, dass es keine gefährlichen Stoffe enthält, die die Umwelt schädigen oder eine Gefahr für die menschliche Gesundheit darstellen können.Dies macht dieses PCB zu einer sicheren und umweltfreundlichen Wahl für Hochleistungsanwendungen.

Insgesamt ist die Dicke Kupfer-PCB eine ausgezeichnete Wahl für alle, die eine hochwertige Leiterplatte mit dicken Kupfer-Leistungsschichten benötigen.oder jede andere Industrie, in der eine hohe Leistungsübertragung und Wärmeableitung unerlässlich sind, dieses PCB wird sicherlich Ihren Bedürfnissen entsprechen und Ihre Erwartungen übertreffen.

Eigenschaften:

• Produktbezeichnung: Dicke Kupfer-PCB
• Oberflächenveredelung: HASL
• Anwendung: Leistungselektronik
• Kupferdicke: 3 Unzen
• Stärke: 1,6 mm
• Lötmaske Farbe: Grün

Suchen Sie nach einem PCB mit Kupferdicke Leistung? Suchen Sie nicht weiter als unsere Dicke Kupfer PCB! Diese Power Dicke Kupfer PCB hat eine Kupferdicke von 3oz und eine Dicke von 1,6mm,Dies macht es perfekt für Hochleistungs-Anwendungen in der Power ElectronicsDie Oberfläche ist HASL und die Farbe der Maske ist grün.

Technische Parameter:

Anwendungen:

Dicke Kupfer-PCBs werden häufig in Leistungselektronikgeräten wie Stromversorgungen, Motorsteuerungen und Wechselrichtern verwendet.Diese Geräte benötigen eine hohe Strommenge und eine effiziente WärmeableitungDie dickere Kupferschicht ermöglicht eine bessere Wärmeleitfähigkeit und reduziert das Risiko von Überhitzung oder Ausfall.

Dicke Kupfer-PCBs werden auch in der Automobilindustrie für verschiedene Anwendungen wie Motorsteuerungseinheiten, Armaturenbrettelektronik und Beleuchtungssysteme verwendet.Diese Anwendungen erfordern hohe Zuverlässigkeit und LanglebigkeitDie dickere Kupferschicht bietet auch eine bessere Widerstandsfähigkeit gegen Vibrationen und Stoß, was sie zu einer idealen Wahl für Anwendungen im Automobilbereich macht.

Dicke Kupfer-PCB werden in der Luft- und Raumfahrtindustrie und in der Verteidigungsindustrie für verschiedene Anwendungen wie Avionik, Satellitenkommunikation und Radarsysteme eingesetzt.Diese Anwendungen erfordern hohe Leistungsfähigkeit und Zuverlässigkeit in rauen UmgebungenDie dickere Kupferschicht bietet auch eine bessere elektrische Leitfähigkeit und reduziert das Risiko von Signalverlust oder -interferenzen.

Dicke Kupfer-PCBs werden häufig in industriellen Automatisierungsgeräten wie Robotern, SPS und Bewegungssteuerungen verwendet.Diese Anwendungen erfordern eine hohe Leistung und eine effiziente WärmeableitungDie dickere Kupferschicht bietet auch eine bessere Korrosions- und Oxidationsbeständigkeit und ist somit eine ideale Wahl für industrielle Anwendungen.

Dicke Kupfer-PCBs werden auch in medizinischen Geräten wie MRT-Maschinen, CT-Scannern und Ultraschallsystemen verwendet.die durch Verwendung von Dickkopfer-PCB erreicht werden kannDie dickere Kupferschicht bietet auch eine bessere Wärmeleitfähigkeit und verringert das Risiko von Überhitzung oder Ausfall.

Abschließend kann gesagt werden, dass dicke Kupfer-PCBs eine vielseitige Art von Leiterplatten sind, die in verschiedenen Anwendungen verwendet werden können, bei denen eine hohe Stromverarbeitungsfähigkeit, eine effiziente Wärmeableitung,und Zuverlässigkeit erforderlich. Seine Eigenschaften wie Mindest Spuren Abstand: 0,2 mm, Maximal Panel Größe: 600 mm X 600 mm, Oberflächenveredelung: HASL, Schichtzahl: 2, und Mindest Lochgröße: 0.3mm machen es zu einer idealen Wahl für eine Vielzahl von Branchen und Anwendungen.

Anpassung:

- Impedanzkontrolle: Ja

- Schichtzahl: 2

- Mindestspurenbreite: 0,2 mm

- Lötmaske Farbe: Grün

- Mindestlochgröße: 0,3 mm

Bestellen Sie jetzt Ihre Power-PCB mit dickem Kupfer und erhalten Sie die beste Qualität und den besten Service!

Unterstützung und Dienstleistungen:

Wir bieten technische Unterstützung und Dienstleistungen an, um die optimale Leistung unseres Produktes zu gewährleisten,einschließlich:

• Designleitlinien für dicke Kupfer-PCBs
• Unterstützung bei der Materialauswahl für Hochleistungsanwendungen
• Prüf- und Validierungsdienste zur Gewährleistung der Produktleistung
• Anpassungsmöglichkeiten für spezifische Anforderungen
• Schnelle Durchlaufzeiten für Prototypen und Produktion

Unser Expertenteam ist bestrebt, unseren Kunden qualitativ hochwertigen Support und Service zu bieten.

Verpackung und Versand:

Produktverpackung:

Das PCB-Produkt aus dickem Kupfer wird sicher in einen antistatischen Beutel verpackt und dann in eine robuste Kartonbox mit ausreichend Polsterung gelegt, um Schäden während des Transports zu vermeiden.Die Box wird mit dem Produktnamen gekennzeichnet sein, Menge und gegebenenfalls spezielle Handhabungsanweisungen.

Versand:

Nach Abwicklung der Bestellung für das PCB-Produkt aus dickem Kupfer wird es über einen zuverlässigen Kurierdienst versandt.Die Versandzeit und -kosten hängen vom Bestimmungsort und der gewählten Versandmethode abKunden erhalten eine Tracking-Nummer, damit sie den Fortschritt ihrer Lieferung überwachen können.

Häufige Fragen:

- Was ist das?Was ist der Dickenbereich für das PCB-Produkt aus dickem Kupfer?
A:Die Dicke beträgt 2 bis 10 Unzen.

- Was ist das?Wie hoch ist der Kupfergewichtsbereich für das PCB-Produkt aus dickem Kupfer?
A:Der Kupfergewichtsbereich beträgt 70 bis 400 mm.

- Was ist das?Wie viele Schichten kann das PCB-Produkt aus dickem Kupfer haben?
A:Das Produkt unterstützt 1 bis 6 Schichten.

- Was ist das?Welche Mindestlöchergröße kann mit dem PCB aus Dickkupfer erreicht werden?
A:Die Mindestgröße der zu erreichenden Löcher beträgt 0,2 mm.

- Was ist das?Wie groß ist die maximale Plattengröße für das PCB-Produkt aus dickem Kupfer?
A:Die maximale Plattengröße beträgt 600 mm x 1200 mm.
