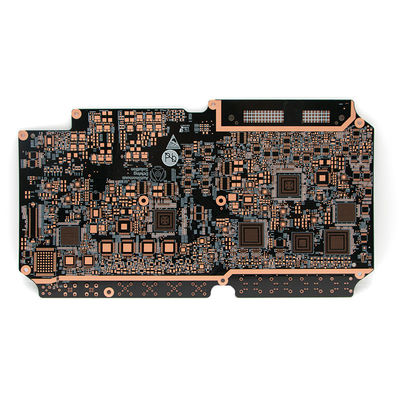

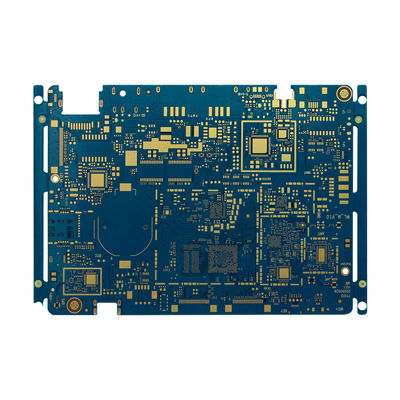

Shengyi S1000-2M 2 N 2 Hdi Pcb 1-40 Schichten OSP Oberflächenveredelung

Markenbezeichnung:	Ben Qiang
Modellnummer:	FR-4/Rogers
MOQ:	1 PCS
Preis:	custom made
Zahlungsbedingungen:	Banküberweisung/Alipay/PayPal
Versorgungsfähigkeit:	200,000 Quadratmeter/Jahr

Einzelheiten

Herkunftsort:

Shenzhen, China

Zertifizierung:

ISO/TS16949/RoHS/TS16949

Anwendung:

Automobilkommunikation

Eigenschaften:

2 Laser, 3 Laminationen, 2 + N + 2

Material:

Shengyi S1000-2M

Schicht:

14L

Stärke:

10,6 ± 0,16 mm

Min. Durchmesser des Löchers:

Laserloch: 0,10 mm, mechanisches Loch: 0,20 mm.8:1

Min Width /Space:

75/75um

Oberflächenbearbeitung:

OSP

Internes Modell:

A565240E14

Verpackung Informationen:

Vakuumverpackungen mit Luftperlen

Versorgungsmaterial-Fähigkeit:

200,000 Quadratmeter/Jahr

Hervorheben:

Beschreibung des Produkts

HDI mit 2+N+2

Projekt	Kapazität des PCB-Verfahrens
Anzahl der Schichten	1-40 Schichten
Min. Außengrenzbreite/Raum	3/3 Mil
Außenkopferdicke	280um ((8OZ)
Innere Kupferdicke	210um ((6OZ)
Toleranz für die PCB-Dicke	Plattenstärke≤1,0 mm; ±0,1 mm+,/-0,05 mm unter vier Schichten Plattenstärke >1,0 mm; ±10%
Mindest-PTH	Mechanische Bohrung 4 mm, Laser 3 mm
Material	FR-4, hohe Tg, halogenfrei, PTFE, Rogers, Polyimid
HDI	Ebenen 2 bis 7
Sonderverfahren	Vergrabene Blinde Durchläufe, Blinde Schlitze, starre-flex Kombination, gemischte Druck, Rückbohrung, vergrabene Widerstand, vergrabene Kapazität, Frässtufen, Multi-Kombination Impedanz;
