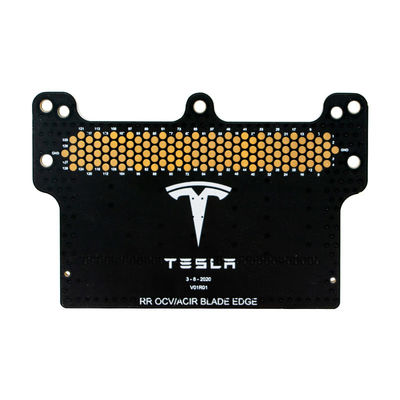

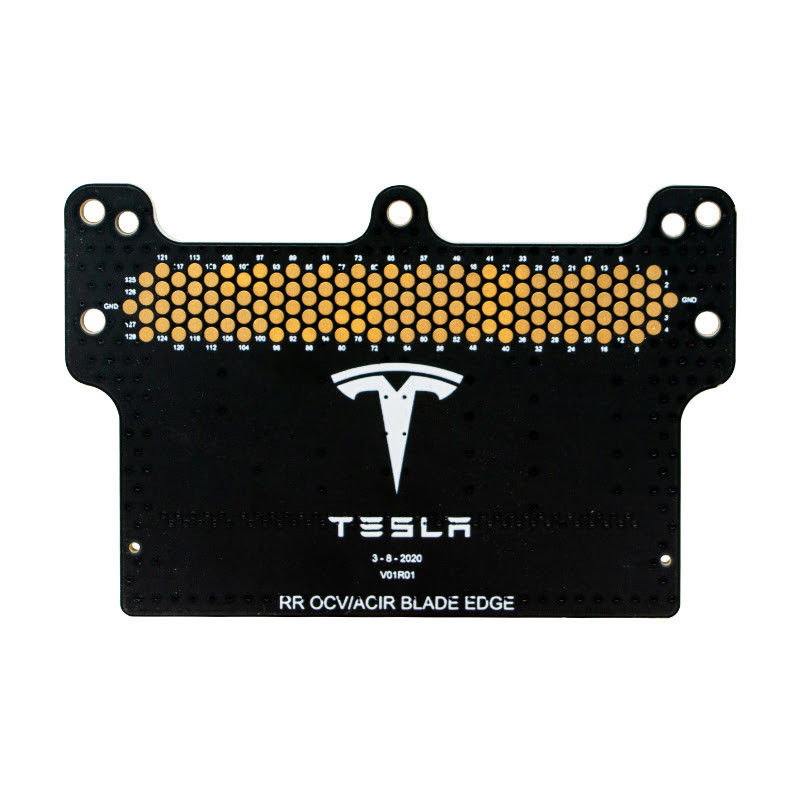

1 Oz Endfolie Frequenz-PCB-Board mit Eintauchen-Gold-Oberfläche fertiggestellt

Beschreibung des Produkts:

Unsere High-Frequency Stripline-PCB verfügt über ein Minimum an 0,1 mm Laserbohrungen und 0,2 mm mechanischen Bohrungen, was sie zu einer idealen Wahl für komplexe Designs macht, die Präzision und Genauigkeit erfordern.Die Plattendicke beträgt 1.0mm, die eine robuste und langlebige Basis für Ihre Hochfrequenzanwendungen bieten.

Mit einer Kupferdicke von 1 Oz bietet dieses Hochfrequenz-Stripline-PCB eine hervorragende Leitfähigkeit und Signalübertragung.Dieses Merkmal sorgt dafür, dass die Platine Hochfrequenzsignale ohne Verlust oder Abbau verarbeiten kannDer Impedanzwert von ± 10% ist ein weiterer Vorteil dieses Produkts, der garantiert, dass es den strengsten Anforderungen Ihrer Hochfrequenzanwendungen entspricht.

Unsere High-Frequency Stripline-PCB ist RoHS-konform, was bedeutet, dass sie frei von gefährlichen Substanzen ist, die die Umwelt und die menschliche Gesundheit schädigen können.Dieses Produkt ist umweltfreundlich und sicher zu verwenden, so dass es eine ideale Wahl für Unternehmen ist, die Nachhaltigkeit und Gesundheit und Sicherheit im Vordergrund stellen.

Diese High-Frequency Stripline-PCB ist perfekt für Anwendungen wie Antennen, drahtlose Kommunikationssysteme, Radarsysteme und andere Hochfrequenz-Schaltungen.Es kann auch die anspruchsvollsten Hochfrequenzanwendungen bewältigen., die eine stabile Leistung und Zuverlässigkeit bieten.

Eigenschaften:

• Produktbezeichnung: Hochfrequenz-HF-PCB
• Die Tiefigkeit der Platte beträgt 0,2 mm bis 6,35 mm.
• Mindestlochgröße: 0,2 mm
• Oberflächenveredelung: ENIG
• Rohs-konform: Ja
• Min Via: 0,1 mm Laserbohrer, 0,2 mm mechanischer Bohrer

• Produktbezeichnung: Hochfrequenz-PCB
• Die Tiefigkeit der Platte beträgt 0,2 mm bis 6,35 mm.
• Mindestlochgröße: 0,2 mm
• Oberflächenveredelung: ENIG
• Rohs-konform: Ja
• Min Via: 0,1 mm Laserbohrer, 0,2 mm mechanischer Bohrer

• Produktbezeichnung: Hochfrequenz-Stripline-PCB
• Die Tiefigkeit der Platte beträgt 0,2 mm bis 6,35 mm.
• Mindestlochgröße: 0,2 mm
• Oberflächenveredelung: ENIG
• Rohs-konform: Ja
• Min Via: 0,1 mm Laserbohrer, 0,2 mm mechanischer Bohrer

Technische Parameter:

Anwendungen:

Das High Frequency PCB-Produkt ist ideal für Anwendungen geeignet, bei denen eine zuverlässige Hochfrequenz-Mikrowellensignalübertragung erforderlich ist.Dieses Produkt ist so konzipiert, dass der Signalverlust minimiert und die Signalintegrität erhalten bleibtDies macht es ideal für den Einsatz in Kommunikationssystemen, Radarsystemen und anderen Hochfrequenzanwendungen.

Das High Frequency PCB-Produkt eignet sich auch für den Einsatz in der Automobilindustrie, insbesondere in fortschrittlichen Fahrerassistenzsystemen (ADAS).Diese Systeme erfordern Hochgeschwindigkeits-PCBs, die große Datenmengen in Echtzeit verarbeiten könnenDas Hochfrequenz-PCB-Produkt ist in der Lage, komplexe Anforderungen an die Datenverarbeitung zu erfüllen, was es ideal für den Einsatz in ADAS-Anwendungen macht.

Die Oberfläche des Hochfrequenz-PCB-Produkts besteht aus Eintauchgold, das eine hervorragende Leitfähigkeit und Korrosionsbeständigkeit bietet.Dies stellt sicher, dass die PCB in der Lage ist, Hochfrequenzsignale ohne Abbau der Leistung zu verarbeitenDas Produkt besitzt außerdem ausgezeichnete elektrische Eigenschaften, die es für Anwendungen geeignet machen, die eine Hochgeschwindigkeitssignalübertragung erfordern.

Zusammenfassend ist das High Frequency PCB Produkt für Hochgeschwindigkeits- und Hochfrequenzanwendungen konzipiert.sie für den Einsatz in Kommunikationssystemen ideal machen, Radarsysteme und fortschrittliche Fahrerassistenzsysteme.Die Oberflächenveredelung des Produkts aus Eintaußgold stellt sicher, dass es in der Lage ist, Hochfrequenzsignale ohne Abbau der Leistung zu verarbeiten., so dass es eine ideale Wahl für Hochfrequenzsignal-PCB-Anwendungen ist.

Anpassung:

Unsere Hochfrequenz-Druck-Verkabelung (High-Frequency Printed Wiring Board, PWB) ist mit Produktanpassungsdienstleistungen zur Verfügung, um Ihren spezifischen Bedürfnissen gerecht zu werden.Wir bieten eine Reihe von Anpassungsmöglichkeiten für die High-Frequency Printed Circuit Board (PCB) einschließlich:

• Min Via: 0,1 mm Laserbohrer, 0,2 mm mechanischer Bohrer
• Schlagplattendichte: 1,0 mm
• Verwendung: OEM-Elektronik
• Die Tiefigkeit der Platte beträgt 0,2 mm bis 6,35 mm.
• Material: Rogers/PTFE

Mit diesen Anpassungsoptionen können Sie Ihre Hochfrequenzsignal-PCB an die einzigartigen Anforderungen Ihres Projekts oder Ihrer Anwendung anpassen.Kontaktieren Sie uns noch heute, um mehr über unsere Produktanpassungsdienste zu erfahren.

Unterstützung und Dienstleistungen:

Unsere Hochfrequenz-PCB-Produkte sind auf die Bedürfnisse von Hochgeschwindigkeitskommunikationssystemen und -anwendungen ausgelegt.Unser technisches Support-Team steht Ihnen bei Fragen oder Bedenken im Zusammenhang mit dem Produktdesign zur Verfügung.Wir bieten auch eine Reihe von Dienstleistungen an, einschließlich PCB-Layout-Design, Prototyping und Tests, um eine optimale Leistung und Zuverlässigkeit zu gewährleisten.Unser Team ist bestrebt, außergewöhnlichen Support und Service zu bieten, um den Erfolg unserer Kunden zu gewährleisten..

Verpackung und Versand:

Produktverpackung:

Das Hochfrequenz-PCB-Produkt wird in eine robuste Kartonbox verpackt, um den sicheren Transport zu gewährleisten.Die Box wird mit dem Produktnamen gekennzeichnet sein, Menge und Handhabungsanweisungen.

Versand:

Das High Frequency PCB-Produkt wird über einen seriösen Kurierdienst versandt.Das Produkt wird während des Transports verfolgt und dem Kunden wird eine Tracking-Nummer zur Verfügung gestellt, um den Fortschritt der Sendung zu überwachen.Die geschätzte Lieferzeit wird dem Kunden zum Zeitpunkt des Kaufs mitgeteilt.

Häufige Fragen:

Eine Hochfrequenz-PCB ist eine Leiterplatte, die für den Betrieb mit hohen Frequenzen, typischerweise über 1 GHz, entwickelt wurde.und medizinische Geräte.

Hochfrequente PCBs werden mit speziellen Materialien wie PTFE (Polytetrafluorethylen) hergestellt, das eine geringe dielektrische Konstante und Verlusttangente aufweist.und Duroid.

Die maximale Betriebsfrequenz eines Hochfrequenz-PCB hängt von verschiedenen Faktoren ab, wie z. B. dem verwendeten Material, der Dicke des Substrats und der Spurenbreite.Hochfrequenz-PCBs können bei Frequenzen bis zu 100 GHz arbeiten.

Hochfrequente Leiterplatten bieten mehrere Vorteile wie reduzierten Signalverlust, verbesserte Signalintegrität und bessere Impedanz-Matching.Sie bieten auch eine bessere thermische Stabilität und können höhere Leistungsgrade bewältigen.

Ja, Hochfrequenz-PCBs können je nach den spezifischen Anforderungen der Anwendung in verschiedenen Formen und Größen hergestellt werden.Sie können auch mit verschiedenen Stack-ups und Schichtzahlen konzipiert werden, um die Leistung zu optimieren.
