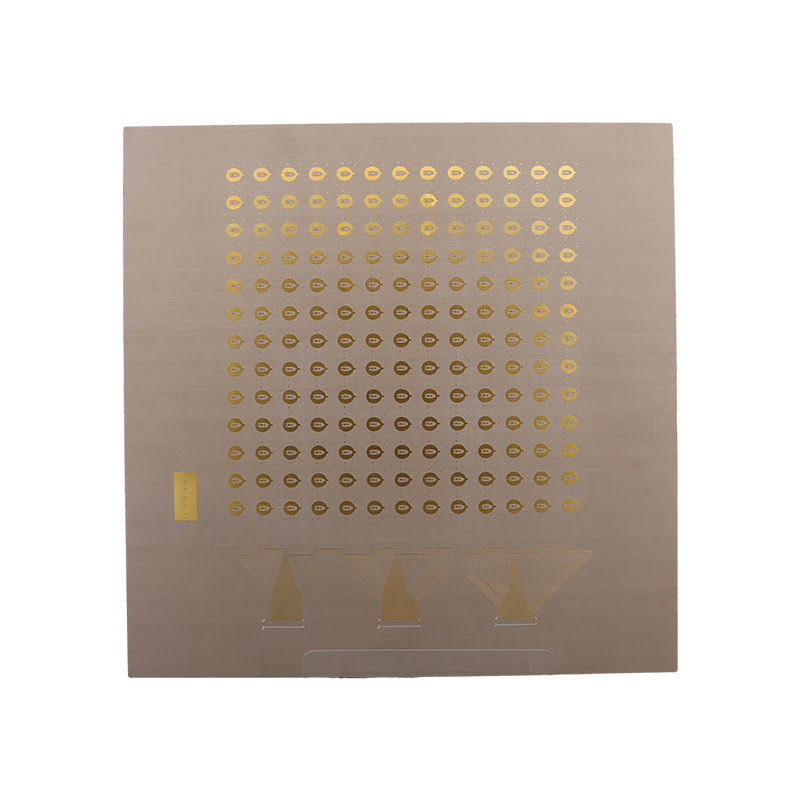

Hochfrequenz-PCB-Impedanzwert ±10% / Rohs-konform Ja für den Nutzen

Beschreibung des Produkts:

Die Hochfrequenz-PCB ist eine Art Hochgeschwindigkeitsdruckkabelplatte, die für den Einsatz in verschiedenen Anwendungen konzipiert wurde, wobei der Schwerpunkt auf der Automobilkommunikation liegt.Dieses Produkt verwendet fortschrittliche Materialien und Techniken, um eine effiziente und zuverlässige Leistung sicherzustellen, so dass es eine ideale Wahl für anspruchsvolle elektronische Konstruktionen ist.

Die Hochfrequenz-Leiterplatte hat eine Plattendicke von 1,0 MM und bietet eine robuste und langlebige Basis für komplexe elektronische Designs.Diese Dicke wird sorgfältig ausgewählt, um den Anforderungen von Hochfrequenzanwendungen gerecht zu werden, wobei Stärke und Flexibilität ausgeglichen werden, um eine optimale Leistung zu erzielen.

Eine der wichtigsten Eigenschaften der Hochfrequenz-PCB ist ihre außergewöhnliche Impedanzkontrolle.Dieses Produkt gewährleistet eine gleichbleibende Signalintegrität und beseitigt die Gefahr einer ImpedanzunterstimmungDies ist besonders wichtig für Hochfrequenz-PCB-Mikrobänder, bei denen selbst geringe Impedanzschwankungen zu einer erheblichen Signaldegradation führen können.

Die Hochfrequenz-PCB besteht aus dem hochwertigsten Rogers-/PTFE-Material, das für seine hervorragenden dielektrischen Eigenschaften und seine geringe Tangente bekannt ist.Dieses Material wurde speziell für seine Fähigkeit ausgewählt, hohe Frequenzen zu bewältigen und eine zuverlässige Leistung in anspruchsvollen Umgebungen zu bietenEs bietet außerdem eine hervorragende thermische Stabilität und ist somit für den Einsatz in der Automobilindustrie geeignet.

Die Hochfrequenz-PCB ist für den Einsatz in Automobilkommunikationssystemen konzipiert, in denen Hochgeschwindigkeits- und Hochfrequenzsignale für einen effizienten und sicheren Betrieb von entscheidender Bedeutung sind.Dieses Produkt ist ideal für Anwendungen wie GPS, Radar und andere drahtlose Kommunikationssysteme, die selbst unter rauen Bedingungen eine zuverlässige und gleichbleibende Leistung bieten.

Die Hochfrequenz-PCB besteht aus einer 1 Oz Kupferfolie als Endschicht. Diese Folie bietet eine hervorragende elektrische Leitfähigkeit und thermische Eigenschaften, so dass sie für Hochfrequenzanwendungen geeignet ist.Außerdem bietet es eine gute mechanische Festigkeit und kann hohen Temperaturen standhalten, was die Langlebigkeit und Zuverlässigkeit des Produkts gewährleistet.

Zusammenfassend ist das Hochfrequenz-PCB ein hochwertiges und leistungsstarkes Produkt, das für den Einsatz in anspruchsvollen Anwendungen der Automobilkommunikation entwickelt wurde.präzise Impedanzregelung, und robuste Konstruktion, bietet dieses Produkt außergewöhnliche Leistung und Zuverlässigkeit für Hochfrequenzkonstruktionen.

Eigenschaften:

• Produktbezeichnung: Hochfrequenz-PCB
• Die Schaltfläche des Platzes: 1,0 mm
• Endfolie: 1 Unze
• Material: Rogers/PTFE
• Oberfläche fertiggestellt: Eintauchen Gold
• Die Tiefigkeit der Platte beträgt 0,2 mm bis 6,35 mm.
• Hochgeschwindigkeits-PCB
• Hochfrequente Mikrostrip PCB
• Hochfrequente Radiofrequenz-PCB

Technische Parameter:

Anwendungen:

Hochfrequente Leiterplatten, auch als Hochgeschwindigkeitsleiterplatte bekannt, sind eine Art Leiterplatte, die speziell für die Hochgeschwindigkeitssignalübertragung entwickelt wurde.einschließlich der Kommunikations- und Automobilindustrie.

Hochfrequente Leiterplatten bestehen aus hochwertigen Materialien wie Rogers oder PTFE, die für ihre hervorragenden dielektrischen Eigenschaften bekannt sind.Diese Materialien eignen sich ideal für Hochfrequenzanwendungen, da sie geringe Verluste und hohe Stabilität bieten, um eine zuverlässige Signalübertragung zu gewährleisten.

Hochfrequenz-PCB wird in der Kommunikations- und Automobilindustrie weit verbreitet.um eine schnelle und effiziente Datenübertragung sicherzustellen,In der Automobilindustrie wird es in elektronischen Steuergeräten, Satellitennavigationssystemen und anderen elektronischen Komponenten verwendet, um eine zuverlässige Kommunikation und Datenübertragung zu gewährleisten.

Hochfrequente Leiterplatten werden mit ENIG (Electroless Nickel Immersion Gold) beendet, einer beliebten Oberflächenveredelung für Hochgeschwindigkeitsleiterplatten.der für die Hochgeschwindigkeitssignalübertragung unerlässlich istEs bietet außerdem eine hervorragende Schweißfähigkeit und Korrosionsbeständigkeit, was es für verschiedene Anwendungen ideal macht.

Bei Hochfrequenz-PCBs ist eine Mindestöffnung von 0,2 mm erforderlich, was für die Hochgeschwindigkeitsübertragung von Signalen unerlässlich ist.Verringerung des Interferenzrisikos und Gewährleistung einer effizienten Signalübertragung.

Hochfrequente Leiterplatten haben eine Kupferdicke von 1 Oz, was die Standarddicke für Hochgeschwindigkeitsleiterplatten ist.Diese Dicke liefert die richtige Menge an Kupfer für eine effiziente Signalübertragung ohne ImpedanzproblemeEs ermöglicht auch eine bessere Wärmeableitung und sorgt für die Stabilität der Leiterplatte.

Hochfrequente Leiterplatten erfordern ein spezialisiertes Design, das verschiedene Faktoren wie Spurenbreite, Abstand zwischen Spuren und Impedanzkontrolle berücksichtigt, um eine effiziente Signalübertragung zu gewährleisten.Bei der Hochgeschwindigkeits-PCB-Konstruktion werden auch fortschrittliche Simulations- und Analysewerkzeuge verwendet, um das Design zu validieren und seine Funktionalität zu gewährleisten.

Hochfrequente Leiterplatten sind speziell für die Hochgeschwindigkeitssignalübertragung konzipiert, was in der heutigen technologischen Welt unerlässlich ist.Hochfrequente PCB spielen eine entscheidende Rolle bei der Gewährleistung einer zuverlässigen und effizienten Kommunikation in verschiedenen Branchen, was es zu einem wesentlichen Produkt auf dem heutigen Markt macht.

Anpassung:

Unsere Hochfrequenz-Leiterplatten sind ein spezialisiertes Produkt, das auf die Anforderungen von Hochgeschwindigkeits- und Hochfrequenzanwendungen zugeschnitten ist.Dieses PCB bietet außergewöhnliche Leistung und Zuverlässigkeit für Ihre elektronischen Geräte.

• Endfolie: 1 Unze
• Mindestlochgröße: 0,2 mm
• Umriss: Vernichtung und Punktzahl
• Die Tiefigkeit der Platte beträgt 0,2 mm bis 6,35 mm.
• Betriebstemperatur: -55°C bis 125°C

Unsere Hochfrequenz-Leiterplatten sind speziell für Hochfrequenzsignale ausgelegt, so dass sie für Anwendungen geeignet sind, die eine schnelle und stabile Datenübertragung erfordern.mit einem Gesamtgewicht von 1 ozDiese PCB sorgt auch bei hohen Frequenzen für geringe Verluste und eine ausgezeichnete Signalintegrität.

Durch die minimale Bohrgröße von 0,2 mm ist ein präzises und präzises Bohren möglich, wodurch sichergestellt wird, dass alle Bauteile sicher und präzise auf der Leiterplatte montiert sind.Der Umriss des PCB wird durch Rout- und Score-Prozesse erstellt, die eine glatte und saubere Oberfläche für Ihr maßgeschneidertes Design bieten.

Wir bieten eine breite Palette von Plattendicken, von 0,2 mm bis 6,35 mm, um Ihren spezifischen Bedürfnissen und Anforderungen gerecht zu werden.,mit einem Betriebsbereich von -55°C bis 125°C, wodurch seine Langlebigkeit und Zuverlässigkeit in rauen Umgebungen gewährleistet ist.

Wir verstehen, dass jedes Projekt einzigartig ist und eine maßgeschneiderte Lösung erfordert.Sie können das Produkt an Ihre spezifischen Bedürfnisse anpassen.Unser erfahrenes Team von Ingenieuren wird eng mit Ihnen zusammenarbeiten, um eine Leiterplatte zu entwerfen und herzustellen, die Ihren genauen Spezifikationen und Anforderungen entspricht.

Mit unseren Hochfrequenz-Signal-PCB- und Hochfrequenz-Microstrip-PCB-Fähigkeiten können wir Ihnen eine maßgeschneiderte Lösung für Ihre Hochgeschwindigkeits- und Hochfrequenzanwendungen bieten.Kontaktieren Sie uns noch heute, um mehr über unseren Anpassungsservice zu erfahren und wie wir Ihnen helfen können, Ihre Ziele mit unserem High Frequency PCB zu erreichen.

Verpackung und Versand:

Unsere Hochfrequenz-PCBs werden sorgfältig verpackt und versandt, um eine sichere Lieferung an unsere Kunden zu gewährleisten.Jeder Schritt unseres Verpackungs- und Versandprozesses ist darauf ausgerichtet, die Unversehrtheit des Produktes zu schützen und mögliche Schäden während des Transports zu minimieren.

Vor dem Versand werden unsere Hochfrequenz-PCBs zuerst in antistatische Beutel gelegt, um statische Störungen zu verhindern.Sie werden dann in speziell angepasste Kisten mit Schaumpolsterung eingepackt, um einen zusätzlichen Schutz während des Transports zu bieten..

Auf Anfrage bieten wir auch kundenspezifische Verpackungsmöglichkeiten an, wie Vakuumverpackungen oder feuchtigkeitsbeständige Verpackungen.

Wir bieten eine Vielzahl von Versandmöglichkeiten an, um den Bedürfnissen unserer Kunden gerecht zu werden.

Wir bieten auch beschleunigte Versandoptionen für dringende Bestellungen an. Bitte kontaktieren Sie uns für weitere Informationen und Preise.

Zusammen mit den Hochfrequenz-PCBs stellen wir alle notwendigen Versanddokumente zur Verfügung, einschließlich Handelsrechnungen, Verpackungslisten und Konnossement.Wir bieten auch Ursprungszeugnisse und andere Bescheinigungen auf Anfrage an..

Unser Team bereitet alle Versanddokumente sorgfältig vor, um eine reibungslose Zollabfertigung und rechtzeitige Lieferung zu gewährleisten.

Vielen Dank, dass Sie sich für unsere Hochfrequenz-PCBs entschieden haben. Wir sind bestrebt, hochwertige Produkte und zuverlässige Versanddienste bereitzustellen.Bitte wenden Sie sich mit Fragen oder Bedenken bezüglich Verpackung und Versand an uns..
