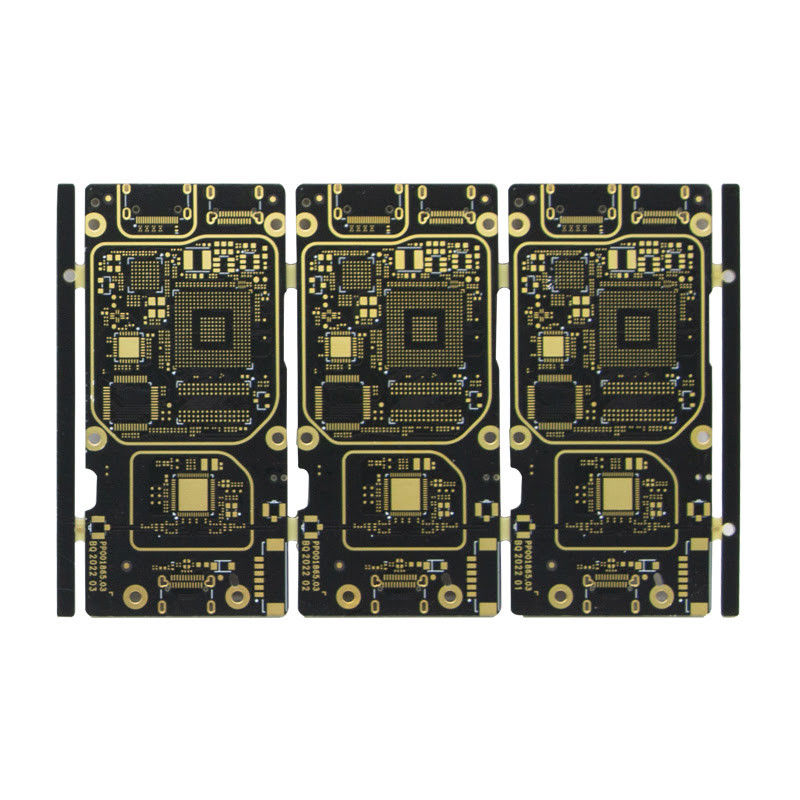

1.0MM Dicke Hochfrequenzdruckplatte ENIG Oberfläche

Beschreibung des Produkts:

Hochfrequente Leiterplatten, auch als Hochgeschwindigkeitsleiterplatte oder Hochfrequenz-Mikrostrip-Leiterplatte bekannt, sind eine Art Leiterplatte, die speziell für den Umgang mit Hochfrequenzsignalen entwickelt wurde.Diese Art von PCB wird häufig in Anwendungen wie Kommunikations- und Automobilindustrie verwendet, bei denen Hochgeschwindigkeits- und Hochfrequenzsignale für das ordnungsgemäße Funktionieren elektronischer Geräte von entscheidender Bedeutung sind.

• Plattenstärke: Von 0,2 mm bis 6,35 mm sind Hochfrequenz-PCBs in unterschiedlichen Dicken erhältlich, um den spezifischen Anforderungen verschiedener Anwendungen gerecht zu werden.
• Anwendungsbereich: Hochfrequenz-PCBs werden in der Kommunikations- und Automobilindustrie weit verbreitet,bei denen Hochgeschwindigkeits- und Hochfrequenzsignale für eine reibungslose Kommunikation und ein effizientes Funktionieren elektronischer Systeme unerlässlich sind.
• Kupferdicke: Hochfrequente Leiterplatten haben typischerweise eine Kupferdicke von 1 Oz, was eine hohe Leitfähigkeit und eine hervorragende Signalübertragung gewährleistet.
• Endfolie: Die Endfolie von Hochfrequenz-PCBs ist ebenfalls 1 Oz, was eine gleichbleibende Dicke auf der gesamten Platine für eine optimale Leistung bietet.
• Betriebstemperatur: Hochfrequente PCBs sind so konzipiert, dass sie extremen Temperaturbedingungen von -55°C bis 125°C standhalten, was sie für den Einsatz in rauen Umgebungen geeignet macht.

• Hochgeschwindigkeitsleistung: Hochfrequente Leiterplatten sind speziell für Hochgeschwindigkeits- und Hochfrequenzsignale entwickelt und optimiert, um eine zuverlässige und effiziente Signalübertragung zu gewährleisten.
• Niedriger Signalverlust: Mit ihren hochwertigen Materialien und präzisen Fertigungsprozessen bieten Hochfrequenz-PCBs einen geringen Signalverlust, was zu einer verbesserten Signalintegrität und reduzierter Störungen führt.
• Kompakte Größe: Aufgrund ihrer Hochfrequenzfähigkeiten können Hochfrequenz-PCBs mit kleineren Spuren und Komponenten entworfen werden, was ein kompakteres und leichtes Endprodukt ermöglicht.
• Langlebig und zuverlässig: Hochfrequenz-PCBs werden mit hochwertigen Materialien gebaut und strengen Tests unterzogen, um Langlebigkeit und Zuverlässigkeit zu gewährleisten.sie für kritische Anwendungen geeignet machen.

Abschließend kann gesagt werden, dass Hochfrequenz-PCBs entscheidende Komponenten in Hochgeschwindigkeits- und Hochfrequenz-elektronischen Systemen sind, die eine hervorragende Leistung, Zuverlässigkeit und Langlebigkeit bieten.Mit ihrem speziellen Design und ihren überlegenen Eigenschaften, sind sie die bevorzugte Wahl für Anwendungen in der Kommunikations- und Automobilindustrie.

Eigenschaften:

• Produktbezeichnung: Hochfrequenz-PCB
• Material: Rogers/PTFE
• Endfolie: 1 Unze
• Mindestlochgröße: 0,2 mm
• Die Tiefigkeit der Platte beträgt 0,2 mm bis 6,35 mm.
• Anwendungsbereich: Kommunikation im Automobilbereich
• Hochfrequente Radiofrequenz-PCB
• Hochfrequenzgedruckte Drahtplatten

Technische Parameter:

Anwendungen:

Die Hochfrequenz-PCB, auch als Hochfrequenz-gedruckte Verkabelungstafel, Hochfrequenz-Mikrowellen-PCB und Hochfrequenz-gedruckte Leiterplatte bekannt,ist eine Art Leiterplatte, die speziell für die Anforderungen von Hochfrequenz-elektronischen Geräten ausgelegt istDiese Art von Leiterplatten wird mit speziellen Materialien und Verfahren hergestellt, um eine hohe Leistungsfähigkeit und Zuverlässigkeit auch unter extremen Bedingungen zu gewährleisten.

• Betriebstemperatur: -55°C bis 125°C
• Oberflächenveredelung: ENIG (Elektrolöses Nickel-Immersionsgold)
• Die Tiefigkeit der Platte beträgt 0,2 mm bis 6,35 mm.
• Umriss: Schlag und Punktzahl
• Material: Rogers/PTFE (Polytetrafluorethylen)

Die Hochfrequenz-PCB wird in verschiedenen Branchen, die hochfrequente elektronische Geräte benötigen, weit verbreitet.

• Telekommunikation:Hochfrequente Leiterplatten werden in der Telekommunikationsindustrie für die Herstellung von Antennen, drahtlosen Empfängern und Sendern eingesetzt.Diese PCB ermöglichen eine effiziente Übertragung und Empfang von Hochfrequenzsignalen, so dass sie für das reibungslose Funktionieren von Kommunikationsgeräten unerlässlich sind.
• Luftfahrt und Verteidigung:Die Luft- und Raumfahrtindustrie und die Verteidigungsindustrie benötigen leistungsstarke und zuverlässige elektronische Geräte für Navigations-, Kommunikations- und Überwachungszwecke.Satellitenkommunikationssysteme, und andere kritische elektronische Geräte in diesen Branchen.
• Medizinische Geräte:Medizinische Geräte wie MRT-Geräte, Ultraschallgeräte und andere hochfrequente Medizinprodukte benötigen für ihr präzises und genaues Funktionieren Hochfrequenz-PCBs.Diese PCB sorgen für minimale Störungen und hohe Signalintegrität, wodurch sie für medizinische Anwendungen ideal sind.
• Automobilindustrie:Die Automobilindustrie setzt auch auf Hochfrequenz-PCBs für verschiedene elektronische Systeme wie GPS, Radar und Kollisionsvermeidungssysteme.Diese PCBs können extremen Temperaturen standhalten und eine hohe Signalverarbeitung ermöglichen, so dass sie für den Einsatz in Fahrzeugen geeignet sind.
• Verbraucherelektronik:Angesichts der steigenden Nachfrage nach schnellen und leistungsstarken elektronischen Geräten ist der Einsatz von Hochfrequenz-PCBs in der Unterhaltungselektronikindustrie weit verbreitet.Diese PCBs werden in Smartphones verwendet., Laptops, Tablets und andere elektronische Geräte, die eine hohe Datenverarbeitung erfordern.

Stellen Sie sich ein Hightech-Labor vor, in dem Ingenieure an der Entwicklung neuester medizinischer Geräte arbeiten.die für eine genaue und präzise Signalverarbeitung verantwortlich istDie Ingenieure verwenden spezielle Materialien wie Rogers/PTFE und folgen strengen Herstellungsprozessen, um die Qualität und Zuverlässigkeit der PCB zu gewährleisten.Das fertige PCB wird dann in die medizinische Ausrüstung integriert, die strenge Tests durchläuft, um ihre Leistung unter extremen Bedingungen sicherzustellen.

In einem anderen Szenario entwickelt ein Team von Ingenieuren ein neues Kommunikationssystem für ein Militärflugzeug.die nur durch Verwendung von Hochfrequenz-PCBs erreicht werden kannDie Ingenieure wählen sorgfältig die richtige Plattendicke und Oberflächenveredelung, wie ENIG, aus, um den anspruchsvollen Anforderungen des Flugzeugs gerecht zu werden.Das fertige PCB wird dann in das Flugzeug eingebaut und ist bereit für den Einsatz in kritischen Missionen.

Von fortschrittlicher medizinischer Ausrüstung bis hin zu modernster militärischer Technologie spielt das Hochfrequenz-PCB eine wichtige Rolle in verschiedenen Hochfrequenz-elektronischen Geräten.Die Fähigkeit, extremen Temperaturen standzuhalten, bieten eine hohe Signalverarbeitung und erhalten die Integrität des Signals, macht es zu einer wesentlichen Komponente in der heutigen technologiegetriebenen Welt.

Anpassung:

Unsere Hochfrequenz-PCB ist ein hochwertiges, leistungsstarkes Produkt, das für Anwendungen in der Kommunikations- und Automobilindustrie entwickelt wurde.Es ist speziell auf die Anforderungen an Hochfrequenzsignale und Hochgeschwindigkeitsdatenübertragung zugeschnitten, so dass es eine ideale Wahl für fortschrittliche elektronische Geräte ist.

• Hochfrequente Stripline-Design: Unsere Leiterplatte verwendet ein Hochfrequenz-Stripline-Design, das eine ausgezeichnete Signalintegrität, reduzierte Überspannung und eine verbesserte Impedanzkontrolle gewährleistet.
• Hochfrequente HF-Fähigkeiten: Mit unseren fortschrittlichen Fertigungstechniken und Materialien ist unser Hochfrequenz-PCB in der Lage, Hochfrequenz-HF-Signale mit minimalem Verlust und Verzerrung zu verarbeiten.
• Hochgeschwindigkeitsleistung: Unsere Leiterplatte ist so konzipiert, dass sie eine Hochgeschwindigkeitsdatenübertragung unterstützt, was sie für Anwendungen geeignet macht, die eine schnelle und zuverlässige Kommunikation erfordern.
• Rohs-konform: Unsere Hochfrequenz-PCB entspricht den RoHS-Vorschriften und ist damit umweltfreundlich und sicher zu verwenden.
• Anpassungsfähige Brettdicke: Wir bieten eine Reihe von Brettdickenoptionen für unsere Hochfrequenz-PCB, von 0,2 mm bis 6,35 mm, um die spezifischen Anforderungen Ihres Projekts zu erfüllen.
• ENIG Oberflächenveredelung: Unsere Leiterplatte ist mit Elektroless Nickel Immersion Gold (ENIG) veredelt, was eine flache, geschweißbare Oberfläche bietet und eine hervorragende elektrische Leistung gewährleistet.

Unsere Hochfrequenz-PCB ist für eine Vielzahl von Anwendungen geeignet, darunter:

• Kommunikationsgeräte
• Elektronik für die Automobilindustrie
• Radarsysteme
• Satellitenkommunikation
• Drahtlose Netze
• Und noch mehr

Um unsere Hochfrequenz-PCB zu bestellen, geben Sie bitte folgende Spezifikationen an:

• Tiefigkeit der Platte: 1,0 mm
• Oberflächenveredelung: ENIG
• Auswahl der Plattenstärke: 0,2 mm bis 6,35 mm

Mit unseren individuell angepassten Plattendicken und Hochfrequenz-Fähigkeiten ist unser Hochfrequenz-PCB die perfekte Wahl für Ihr nächstes Projekt.

Verpackung und Versand:

Hochfrequenz-PCB-Verpackung und Versand

Hochfrequente PCB sind empfindlich und erfordern eine spezielle Verpackung und Versand, um sicherzustellen, dass sie in perfektem Zustand ankommen.Hier sind die Schritte, die wir ergreifen, um unsere Hochfrequenz-PCBs zu verpacken und zu versenden.:

1Zunächst überprüfen wir sorgfältig jedes Hochfrequenz-PCB, um sicherzustellen, dass es keine Defekte oder Schäden gibt.

2Als nächstes wickeln wir das PCB in antistatischen Schaum um es vor elektrostatischen Entladungen während des Transports zu schützen.

3Das verpackte PCB wird dann in eine robuste Kartonbox mit ausreichend Polsterung gelegt, um eine Bewegung während des Versands zu verhindern.

4Bei Bedarf können zusätzliche Schutzmaßnahmen wie Blasenverpackung oder Verpackung von Erdnüssen verwendet werden, um das PCB weiter zu sichern.

5Die Verpackung wird dann versiegelt und mit den für den Versand notwendigen Informationen gekennzeichnet.

1Wir arbeiten mit vertrauenswürdigen Spediteuren zusammen, um die sichere und rechtzeitige Lieferung unserer Hochfrequenz-PCBs zu gewährleisten.

2Die PCBs werden entsprechend der Größe und dem Gewicht des Pakets sowie dem Bestimmungsort versandt.

3- Die Nachverfolgungsinformationen werden dem Kunden zur Verfügung gestellt, damit er den Fortschritt seiner Lieferung überwachen kann.

4Nach der Ankunft wird das Paket sorgfältig behandelt, um Schäden beim Entladen zu vermeiden.

5Wenn es bei der Lieferung irgendwelche Bedenken oder Probleme mit dem PCB gibt, haben wir ein engagiertes Kundenservice-Team, das bereit ist zu helfen.

Indem wir diesen Verpackungs- und Versandschritten folgen, stellen wir sicher, dass unsere Hochfrequenz-PCBs in perfektem Zustand zu ihrem Ziel kommen, bereit für Ihre Hightech-Anwendungen.
