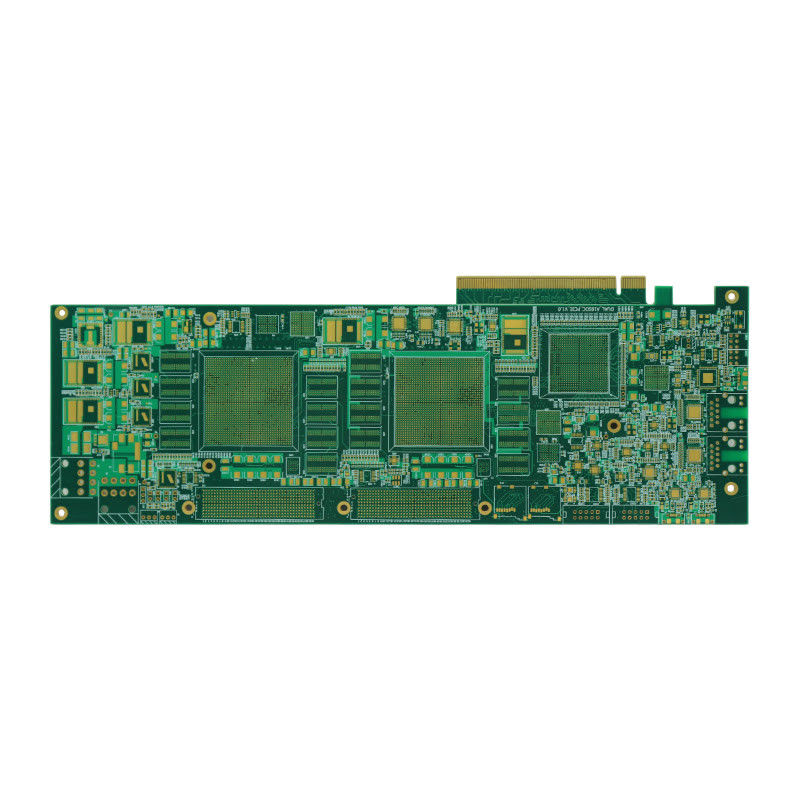

Impedanzkontrolle Dicke Kupfer-PCB Weiß Seidenfarbe

Beschreibung des Produkts:

Die Dicke Kupfer-Leistungskarton ist ein schweres Messgerät Kupfer-Leistung gedruckte Leiterplatte für Hochstrom-Anwendungen entwickelt.Es ist eine kostengünstige Lösung für Industriezweige, die eine dicke Kupfer-Strom-gedruckte Verkabelung mit hoher Wärmeleitfähigkeit und Zuverlässigkeit benötigen.

Die Oberflächenveredelung der Dicke Kupfer-Power-PCB ist HASL (Hot Air Solder Leveling), eine häufige und weit verbreitete Oberflächenveredelung in der PCB-Fertigung.eine glatte Oberfläche für das einfache Löten und eine gute Schweißfähigkeit, so dass es für eine Vielzahl von Anwendungen geeignet ist.

Die Lötmaskenfarbe der Dicken Kupfer-Power-PCB ist grün, was die Standardfarbe für PCB ist.Grüne Lötmaske bietet einen guten Kontrast für die Platzierung der Bauteile und erleichtert die Identifizierung von Defekten oder Fehlern während der MontageEs bietet auch Schutz vor Umweltfaktoren wie Staub, Feuchtigkeit und Chemikalien.

Die Dicke Kupfer Power-PCB hat eine maximale Plattengröße von 600 mm X 600 mm, so dass es für größere und komplexere Designs geeignet ist.Verbesserung der Flexibilität und Funktionalität.

Die Dicke Kupfer Power PCB hat eine Dicke von 3,2 mm, die die Standarddicke für die meisten PCBs ist.Diese Dicke bietet eine robuste und langlebige Basis für das schwere Kupfer und sorgt für eine hohe Wärmeleitfähigkeit und Zuverlässigkeit.

Die Dicke Kupfer-Power-PCB hat eine Schichtzahl von 8, was bedeutet, dass sie zwei Schichten leitfähiges Material hat, die durch eine Isolationsschicht getrennt sind.Dies ermöglicht ein kompakteres Design und eine bessere Steuerung der Signalvermittlung, so dass es für Hochstrom- und Hochleistungsanwendungen ideal ist.

• Druckplatten aus Kupfer
• Kupfer-PCB mit hoher Stromkapazität
• mit einer Dicke von mehr als 0,01 mm
• Hohe Wärmeleitfähigkeit
• Hohe Zuverlässigkeit
• Kostenwirksam

Eigenschaften:

• Produktbezeichnung: Dicke Kupfer-PCB
• Farbe: Weiß
• Mindestlochgröße: 0,3 mm
• Stärke: 3,2 mm
• Lötmaske Farbe: Grün
• Mindestspurenbreite: 0,2 mm
• Robuste Kupferkern-Stromversorgung
• Verstärkte Kupferstromkreise
• Druckplatten aus Kupfer

Technische Parameter:

Anwendungen:

Das Dicke Kupfer-Leistungskarton ist ein hochentwickeltes Leiterplattenwerkzeug, das auf die Anforderungen von Hochstrom-Anwendungen zugeschnitten ist.,Dieses PCB ist in der Lage, schwere Belastungen zu bewältigen und auch unter extremen Bedingungen zuverlässige Leistung zu gewährleisten.

• Rohs-konform:Dieses PCB entspricht der Richtlinie zur Beschränkung gefährlicher Stoffe (RoHS), die die Verwendung bestimmter gefährlicher Materialien in elektronischen Produkten einschränkt.Dies macht es sowohl für die Umwelt als auch für die menschliche Gesundheit sicher..
• Kupferdicke:Die Dicke Kupfer-Power-PCB hat eine Kupferdicke von 3 Unzen, was sie in der Lage macht, hohe Ströme zu tragen, ohne zu überhitzen oder die Leistung zu beeinträchtigen.
• Mindestspurenbreite:Mit einer Mindestspurenbreite von 0,2 mm ermöglicht diese Leiterplatte eine präzise Routing von Hochstromsignalen, die eine zuverlässige und effiziente Leistung gewährleistet.
• Farbe der Lötmaske:Die Farbe der Lötmaske, die für dieses PCB verwendet wird, ist grün, was nicht nur ein ansprechendes Aussehen bietet, sondern auch einen hervorragenden Schutz vor Oxidation und Korrosion bietet.
• Oberflächenbearbeitung:Die Dicke Kupfer-Power-PCB ist mit HASL (Hot Air Solder Leveling) beendet, was eine flache und glatte Oberfläche für ein einfaches Lötwerk und eine verbesserte elektrische Leistung bietet.

Die Dicke Kupfer Power PCB ist für die Verwendung in verschiedenen Hochstrom-Anwendungen konzipiert, wie:

• Stromversorgung:Durch seine hohe Stromkapazität und Temperaturbeständigkeit ist dieses PCB ideal für den Einsatz in Stromversorgungseinheiten für elektronische Geräte geeignet, um eine stabile und effiziente Stromversorgung sicherzustellen.
• Industriegeräte:Die Dicke Kupfer Power PCB ist auch für den Einsatz in Industrieanlagen geeignet, die hohen Strom erfordern und rauen Betriebsbedingungen standhalten können.
• SonnenkollektorenDa Solarmodule hohe Ströme erzeugen, kann die Dicke Kupfer-Power-PCB in ihren Schaltungen verwendet werden, um eine zuverlässige und effiziente Energieumwandlung zu gewährleisten.
• Elektrofahrzeuge:Die wachsende Beliebtheit von Elektrofahrzeugen hat die Nachfrage nach leistungsstarken Leiterplatten erhöht.mit einer Leistung von mehr als 100 W und.

Die Dicke Kupfer-Leistungs-PCB ist ein sehr vielseitiges und zuverlässiges Produkt, das für verschiedene Hochstrom-Anwendungen unerlässlich ist.und die Einhaltung internationaler Vorschriften, ist es die Wahl für Industriezweige, die eine höhere Leistungsfähigkeit und Langlebigkeit ihrer elektronischen Produkte suchen.

Anpassung:

Die Dicke Kupfer-Strom-PCB ist eine hochspezialisierte und robuste Kupfer-Kern-Stromplatte, die für schwere Anwendungen entwickelt wurde.mit einem langlebigen Druckplatte aus Kupfer und einem verstärkten Kupferstromkreislauf, dieses Produkt ist in der Lage, hohe Leistungs- und Spannungsanforderungen problemlos zu bewältigen.

• Mindestlochgröße: 0,3 mm
• Farbe: Weiß
• Oberflächenveredelung: HASL
• Lötmaske Farbe: Grün
• Impedanzkontrolle: Ja

• angepasste Bohrgrößenoptionen für spezifische Anwendungsbedürfnisse
• Wahl der weißen Seidenfarbe für eine klare und leicht lesbare Kennzeichnung
• Oberflächenveredelungsmöglichkeiten, einschließlich HASL, Eintauchzinn und Eintauchsilber
• Auswahl der Lötmaskenfarben, einschließlich Grün, Blau und Schwarz
• Impedanzregelung für eine präzise Signalübertragung und eine optimierte Leistung

Mit unserem Dienst zur Anpassung von PCBs mit dickem Kupfer können wir Ihnen eine maßgeschneiderte Lösung bieten, die Ihren genauen Anforderungen entspricht.Unser Expertenteam wird eng mit Ihnen zusammenarbeiten, um Ihre speziellen Anforderungen zu verstehen und ein qualitativ hochwertiges Produkt zu liefern, das Ihren Erwartungen entspricht.Kontaktieren Sie uns jetzt, um mehr über unsere Anpassungsmöglichkeiten zu erfahren und wie wir Ihnen helfen können, Ihre gewünschten Ergebnisse zu erzielen.

Verpackung und Versand:

Unsere PCBs werden sorgfältig verpackt und versandt, um eine sichere Lieferung an unsere Kunden zu gewährleisten.

• Jedes PCB ist einzeln in eine antistatische Blasenfolie verpackt, um es vor möglichen Schäden während des Transports zu schützen.
• Die verpackten PCBs werden dann in eine robuste Kartonschachtel mit geeigneten Dämpfstoffen gelegt, um Bewegung zu verhindern und während des Transports Schläge abzufangen.
• Bei größeren Aufträgen werden die PCB in mehreren Schichten verpackt, mit zusätzlicher Polsterung und Unterstützung, um eine sichere Lieferung zu gewährleisten.
• Die Kiste wird dann versiegelt und mit den Informationen des Kunden und den Bestelldaten für eine einfache Identifizierung klar gekennzeichnet.

Wir bieten verschiedene Versandmöglichkeiten an, um den Bedürfnissen unserer Kunden gerecht zu werden.

• Standardversand: Dies ist unsere kostengünstigste Option, mit einer geschätzten Lieferzeit von 5-7 Werktagen.
• Beschleunigte Lieferung: Für dringende Bestellungen bieten wir eine beschleunigte Lieferung mit einer geschätzten Lieferzeit von 2-3 Werktagen an. Zusätzliche Gebühren können anfallen.
• Internationale Lieferung: Wir versenden unsere PCBs weltweit, um den Bedürfnissen unserer globalen Kunden gerecht zu werden.

Seien Sie versichert, dass wir unsere PCBs sehr sorgfältig verpacken und versenden, um sicherzustellen, dass sie in unberührtem Zustand an Ihre Haustür kommen.
