Markenbezeichnung: | Ben Qiang |
Modellnummer: | FR-4/Rogers |
MOQ: | 1 PCS |
Preis: | custom made |
Zahlungsbedingungen: | Banküberweisung/Alipay/PayPal |
Versorgungsfähigkeit: | 200,000 Quadratmeter/Jahr |

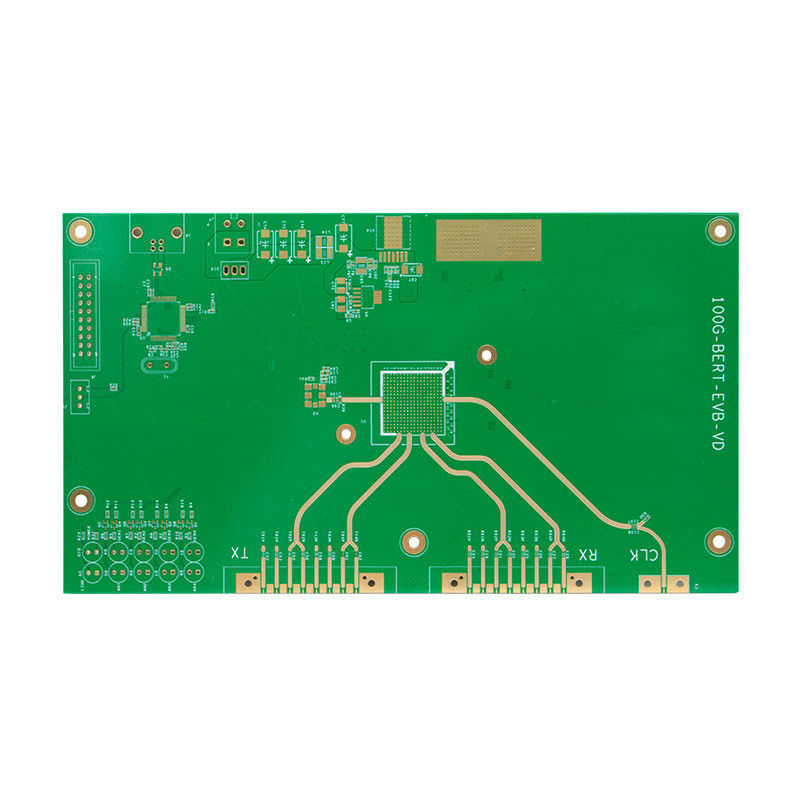

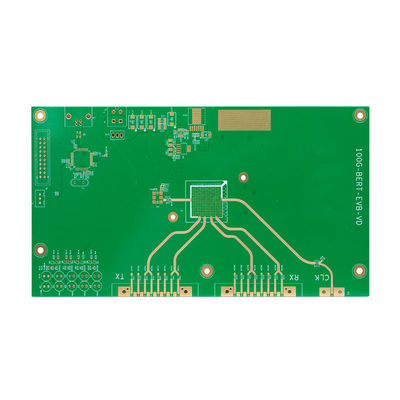

Hohe Stromkapazität Kupfer-PCB Mindestspurenbreite 0,2 mm und Kupferdicke 3 oz
Produktbezeichnung | Verstärkte Kupferenergie-PCB |
---|---|
Alternative Namen | Massive Kupfer-Stromkreisleitungen, Hochstromkapazität Kupfer-PCB, Dicke Kupfer-PCB |
Seidenfarbe | Weiß |
Maximale Größe der Platte | 600 mm x 600 mm |
Mindestgröße des Lochs | 0.3 mm |
Stärke | 1.6 mm |
Anwendung | Elektroelektronik |
Mindestspurenbreite | 0.2 mm |
Anzahl der Schichten | 8 |
Farbe der Lötmaske | Grün |
Impedanzkontrolle | - Ja, das ist es. |
Oberflächenbearbeitung | ENIG |
Die Dicke Kupfer-Leistungskarton ist ein schweres Messgerät Kupfer-Leistung gedruckte Leiterplatte, die für Hochstrom-Anwendungen und Hochleistungs-elektronische Geräte entwickelt wurde.Es wird in verschiedenen Industriezweigen wie der Automobilindustrie weit verbreitet., Luft- und Raumfahrt, erneuerbare Energien und viele andere.
Diese Leiterplatte besteht aus einem extra dicken Leistungskupferlaminat, das eine optimale Leistung auch unter hohen Strom- und Hochspannungsbedingungen gewährleistet.eine niedrigwiderstandsfähige Strecke für Hochleistungsanwendungen bietet.
Die Dicke Kupfer-Leistungs-PCB ist so konzipiert, dass sie hohen Temperaturen standhält und eine hohe mechanische Festigkeit aufweist, was sie für Anwendungen geeignet macht, die eine hohe Leistung und hohe Temperaturbeständigkeit erfordern.Es kann schwere Lasten ohne Ausfallgefahr bewältigen, um eine zuverlässige und lang anhaltende Leistung zu gewährleisten.
Mit einem Mindestspurenabstand von 0,2 mm ist dieses PCB ideal für Hochdichte-Schaltungen geeignet, in denen Komponenten nahe beieinander platziert sind.Der enge Abstand der Spuren ermöglicht eine effizientere Routing von Signalen und reduziert die Wahrscheinlichkeit von Signalstörungen oder Crosstalk.
Die PCB aus Dicker Kupfer hat eine Oberflächenbeschichtung aus ENIG, die in der Industrie weit verbreitet ist.Es bietet eine hervorragende Schweißfähigkeit und sorgt für eine starke und zuverlässige Verbindung zwischen den Komponenten und dem PCB.
Diese Leiterplatte hat auch eine Mindestspurenbreite von 0,2 mm, was eine präzise Schaltung und eine hohe Dichte ermöglicht.so dass es ideal für komplexe und leistungsstarke elektronische Geräte geeignet ist.
Die PCB mit Dicker Kupfer-Power-Basis verfügt über eine weiße Seidenschirmfarbe, die eine klare und genaue Kennzeichnung der Komponenten auf der PCB ermöglicht.Dies erleichtert es den Technikern, Probleme zu erkennen und zu beheben, die während des Produktions- oder Montageprozesses auftreten können.
Die Dicke Kupfer-Power-PCB hat eine Mindestlochgröße von 0,3 mm, was sie für größere und schwerere Komponenten geeignet macht.Gewährleistung einer besseren Stabilität und Langlebigkeit der PCB.
Die Dicke Kupfer-Leistungskartonplatte ist eine zuverlässige und langlebige Lösung für Hochleistungs-Anwendungen in verschiedenen Branchen.und hohe mechanische Festigkeit, ist es die perfekte Wahl für anspruchsvolle elektronische Geräte, die ein robustes und leistungsstarkes PCB benötigen.
Produktattribute:
Hauptmerkmale:
Wir danken Ihnen, dass Sie sich für unser PCB aus Dicker Kupfer Power entschieden haben. Um die sichere Lieferung Ihres Produktes zu gewährleisten, haben wir es sorgfältig wie folgt verpackt:
Wir verwenden vertrauenswürdige Versandfirmen, um Ihr Produkt zu liefern, um eine rechtzeitige und zuverlässige Lieferung zu gewährleisten. Die geschätzte Versandzeit wird Ihnen bei der Kasse mitgeteilt.
Wenn Sie spezielle Verpackungs- oder Versandwünsche haben, teilen Sie uns dies bitte im Voraus mit und wir werden unser Bestes tun, um Ihren Bedürfnissen gerecht zu werden.
Wir danken Ihnen für die Wahl unseres Dicken Kupfer-Power-PCB. Wir hoffen, Sie sind mit unseren Verpackungs- und Versandmethoden zufrieden.Bitte zögern Sie nicht, uns zu kontaktieren, wenn Sie weitere Fragen oder Bedenken haben..
