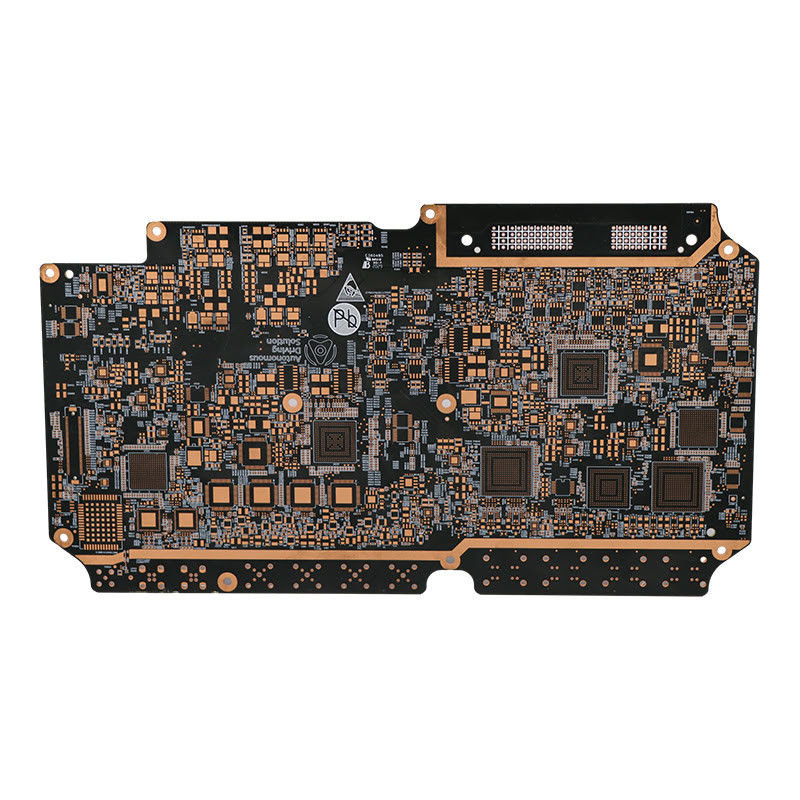

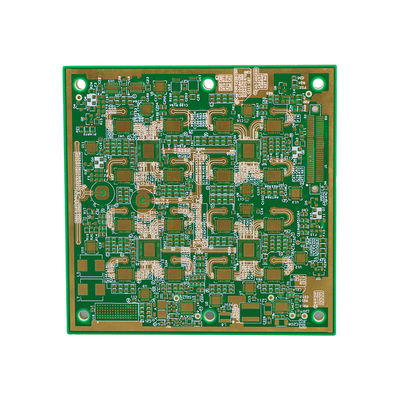

ENIG Hochfrequenz-PCB für die Automobilkommunikation

ENIG Hochfrequenz-PCB für die Automobilkommunikation

Markenbezeichnung: Ben Qiang
Modellnummer: FR-4/Rogers
MOQ: 1 PCS
Preis: custom made
Zahlungsbedingungen: Banküberweisung/Alipay/PayPal
Versorgungsfähigkeit: 200,000 Quadratmeter/Jahr
Einzelheiten
Herkunftsort:
Shenzhen, China
Zertifizierung:
ISO/TS16949/RoHS/TS16949
Betriebstemperatur:
-55°C bis 125°C
Tiefigkeit der Platte:
0.2 mm bis 6.35 mm
Oberflächenbearbeitung:
ENIG
Oberfläche fertiggestellt:
Immersionsgold
Das Board Thk:
1.0MM
Anwendung:
Teilen Sie Automobil mit
Entwurf:
Schlag und Punktzahl
Min Via:
0.1mm Laserbohrer, 0.2mm Mechanischer Bohrer
Verpackung Informationen:
Vakuumverpackungen mit Luftperlen
Versorgungsmaterial-Fähigkeit:
200,000 Quadratmeter/Jahr
Hervorheben:

Hochfrequenz-PCB-Kommunikation im Automobilbereich

,

Hochfrequenz-PCB-Rf

,

Kommunikations-RF-Schaltplatte

Beschreibung des Produkts

Hochfrequenz-PCB für die Kommunikation im Automobilbereich mit Min-Via-Laserbohrmaschine mit 0,1 mm

Beschreibung des Produkts:

Hochfrequente PCB

Hochfrequente Leiterplatten, auch als Hochfrequenz-RF-Leiterplatte bekannt, sind eine Art von Leiterplatten, die speziell für Hochgeschwindigkeits- und Hochfrequenzanwendungen entwickelt wurden.Es verwendet fortschrittliche Materialien und Techniken, um eine optimale Leistung bei der Hochfrequenzsignalübertragung zu erzielen..

Material

Das Material, das in Hochfrequenz-PCBs verwendet wird, ist entscheidend für die Erreichung seiner Hochfrequenz-Eigenschaften.Beide Materialien haben geringe dielektrische Konstanten und geringe VerlusttangenteSie haben außerdem eine hervorragende thermische Stabilität und können hohen Temperaturen standhalten, was die Haltbarkeit und Zuverlässigkeit der PCB gewährleistet.

Impedanzkontrolle

Die Impedanzkontrolle ist ein kritischer Faktor bei der Konstruktion von Hochfrequenz-PCBs. Sie bezieht sich auf die Fähigkeit des PCBs, einen konsistenten Impedanzwert auf der gesamten Platine aufrechtzuerhalten.Dies ist in Hochfrequenzanwendungen unerlässlich, da es die Integrität des Signals gewährleistet und Signalverzerrungen oder -verluste verhindertHochfrequente Leiterplatten haben typischerweise einen Impedanzwert von ± 10%, der weiter angepasst werden kann, um spezifische Anforderungen zu erfüllen.

Oberflächenbearbeitung

Die Oberflächenbeschichtung einer Hochfrequenz-PCB spielt eine entscheidende Rolle bei ihrer Leistung.Immersion Gold ist eine dünne Goldschicht, die auf die Oberfläche des PCB aufgetragen wirdENIG hingegen ist eine fortschrittlichere Oberflächenbeschichtung, die eine bessere Schweißfähigkeit und Flachheit bietet.Ideal für Dichteverbindungen.

Mindestgröße des Lochs

Die Mindestlochgröße für Hochfrequenz-PCB beträgt typischerweise 0,2 mm. Dies ermöglicht das präzise und präzise Bohren kleiner Löcher, was in Hochfrequenzanwendungen entscheidend ist.Hochfrequente PCBs haben auch kleinere Größen, wodurch die Integrität des Signals weiter verbessert und der Signalverlust verringert wird.

Vorteile

Hochfrequente Leiterplatten bieten mehrere Vorteile, die sie zur bevorzugten Wahl für Hochgeschwindigkeits- und Hochfrequenzanwendungen machen.

  • Ausgezeichnete Signalübertragung: Hochfrequente Leiterplatten haben geringe dielektrische Konstanten und Verlusttangente, was einen minimalen Signalverlust und -verzerrung gewährleistet, was sie ideal für Hochfrequenzanwendungen macht.
  • Hohe thermische Stabilität: Die in Hochfrequenz-PCBs verwendeten Materialien weisen eine ausgezeichnete thermische Stabilität auf, was sie für Anwendungen bei hohen Temperaturen geeignet macht.
  • Zuverlässigkeit: Die in Hochfrequenz-PCBs verwendeten fortschrittlichen Materialien und Techniken sorgen für ihre Haltbarkeit und Zuverlässigkeit und machen sie somit ideal für kritische und leistungsstarke Anwendungen.
  • Anpassbarkeit: Hochfrequenz-PCBs können angepasst werden, um spezifische Anforderungen wie Impedanzkontrolle, Oberflächenveredelung und Mindestlochgröße zu erfüllen,für eine breite Palette von Anwendungen geeignet.
Schlussfolgerung

Abschließend kann gesagt werden, dass Hochfrequenz-PCBs in Hochgeschwindigkeits- und Hochfrequenzanwendungen aufgrund ihrer fortschrittlichen Materialien, Impedanzkontrolle und Oberflächenveredelung unerlässlich sind.Mit ihrer hervorragenden SignalübertragungDurch die Nutzung von Hochfrequenz-PCBs werden die PCBs für die Herstellung von Hochfrequenz-PCBs verwendet.Unternehmen können die optimale Leistung und Zuverlässigkeit ihrer Produkte gewährleisten.



Eigenschaften:

  • Produktbezeichnung: Hochfrequenz-PCB
  • Die Schaltfläche des Platzes: 1,0 mm
  • Umriss: Schlag und Punktzahl
  • Rohs-konform: Ja
  • Oberflächenveredelung: ENIG
  • Endfolie: 1 Unze
  • Hochgeschwindigkeits-PCB
  • Hochfrequente Mikrostrip PCB
  • Hochfrequenzgedruckte Drahtplatten


Technische Parameter:

Technische Spezifikation Hochfrequente PCB
Produktbezeichnung Hochfrequente PCB
Oberfläche fertiggestellt Immersionsgold
Kupferdicke 1 Unze
Oberflächenbearbeitung ENIG
Anwendung Kommunizieren, Automobil
Tiefstand der Platte 0.2 mm bis 6.35 mm
Rohs-konform - Ja, das ist es.
Gebrauch OEM-Elektronik
Tiefstand der Platte 1.0MM
Endfolie 1 Unze
Material Rogers/PTFE


Anwendungen:

Hochfrequenz-PCB-Anwendungen und -Szenen

Das High-Frequency Printed Circuit Board (PCB) ist eine Art von PCB, die speziell für Hochfrequenzanwendungen entwickelt wurde..Diese Art von PCB wird in verschiedenen Branchen, einschließlich Telekommunikation, Luft- und Raumfahrt, Medizin und Militär, weit verbreitet.

Produktattribute:
  • Mindestlochgröße: 0,2 mm
  • Min Via: 0,1 mm Laserbohrer, 0,2 mm mechanischer Bohrer
  • Rohs-konform: Ja
  • Oberflächenveredelung: ENIG (Elektrolöses Nickel-Immersionsgold)

Hochfrequente Leiterplatten sind speziell für den Umgang mit Hochfrequenzsignalen konzipiert und können bei Frequenzen über 1 GHz arbeiten.Sie werden mit speziellen Materialien und Techniken hergestellt, um Signalverluste zu minimieren und eine hervorragende elektrische Leistung zu bieten.

Anwendung und Schauplatz:

Die Hochfrequenz-PCB hat eine breite Palette von Anwendungen in verschiedenen Branchen, und hier sind einige der häufigsten:

1- Telekommunikation:

In der Welt der Kommunikation sind Hochfrequenz-PCB wesentliche Komponenten verschiedener Geräte und Systeme.und sonstige KommunikationsgeräteDiese PCB sorgen für eine effiziente Signalübertragung und eine hochwertige Kommunikation.

2Luft- und Raumfahrt:

Die Luft- und Raumfahrtindustrie ist für ihre fortschrittlichen Kommunikations- und Navigationssysteme stark auf Hochfrequenz-PCBs angewiesen.und sonstige KommunikationsgeräteSie werden auch in der Avionik verwendet, die verschiedene Funktionen eines Flugzeugs steuern, einschließlich Navigation, Kommunikation und Flugsteuerung.

3- Medizinisch:

Hochfrequente PCBs werden in medizinischen Geräten eingesetzt, für die Hochfrequenzsignale erforderlich sind, wie z. B. MRT-Maschinen, CT-Scanner und andere medizinische Bildgebungsgeräte.Diese PCB sorgen für eine genaue und zuverlässige Datenübertragung, die bei der medizinischen Diagnose und Behandlung von entscheidender Bedeutung ist.

4Militär:

Das Militär verwendet auch Hochfrequenz-PCBs in verschiedenen Kommunikationsgeräten, Radarsystemen und Waffensystemen.Diese PCBs sind so konzipiert, dass sie extremen Umgebungsbedingungen standhalten und eine zuverlässige und sichere Kommunikation in Schlachtfeldsituationen bieten.

Hochfrequente Leiterplatten werden auch in anderen Industriezweigen wie der Automobilindustrie, der Industrie und der Unterhaltungselektronik eingesetzt.und andere Hochfrequenzanwendungen.

Schlussfolgerung:

Die Hochfrequenz-PCB ist in vielen Branchen ein entscheidender Bauteil, und die Nachfrage nach ihr wird voraussichtlich nur mit dem Anstieg der Hochfrequenzanwendungen zunehmen.,In den letzten Jahren hat sich die Technologie als ein wesentlicher Bestandteil der modernen Technologie entwickelt und wird auch in Zukunft Innovationen in verschiedenen Bereichen vorantreiben.

Wenn Sie also nach einer hochwertigen, hochfrequenten Leiterplatte für Ihr nächstes Projekt suchen, sollten Sie sicherstellen, dass Sie eine Rohs-konforme und mit Oberflächenveredelung aus Immersion Gold wählen.Und mit einer Mindestlochgröße von 0.2mm und mindestens über eine Größe von 0,1mm, können Sie darauf vertrauen, dass Ihre Hochfrequenz-PCB die beste Leistung für Ihre spezifische Anwendung bieten wird.



Anpassung:

Hochfrequenz-PCB-Maßgeschneiderter Service

Sie benötigen eine hochwertige, schnelle Leiterplatte für Ihre OEM-Elektronik?

Beschreibung des Produkts:
  • Produktbezeichnung:Hochfrequente Mikrowellen-PCB
  • Auch bekannt als:Hochfrequenzgedruckte Drahtplatte, Hochgeschwindigkeits-PCB
  • Hauptfunktion:Hochgeschwindigkeitssignalübertragung
Kundenspezifischer Service:

Unsere Hochfrequenz-Leiterplatten können auf Ihre spezifischen Bedürfnisse und Anforderungen zugeschnitten werden.

  • Hochwertiges Rogers-/PTFE-Material für eine höhere Leistungsfähigkeit
  • Rout- und Score-Umriss für eine präzise und effiziente Fertigung
Oberflächenveredelung:

Für eine optimale Leitfähigkeit und Haltbarkeit verfügt unser Hochfrequenz-PCB über eine ENIG-Oberflächenbeschichtung.mit einem schlanken und zuverlässigen Oberflächenveredelung.

Oberflächenbearbeitung:

Zusätzlich zur ENIG-Oberflächenveredelung bieten wir auch eine Eintauchen-Gold-Oberflächenveredelung für unsere Hochfrequenz-PCB an, die eine hervorragende Leitfähigkeit und Korrosionsschutz gewährleistet.

Verwendungszweck:

Unsere Hochfrequenz-Leiterplatten sind speziell für den Einsatz in der OEM-Elektronik konzipiert. Sie eignen sich hervorragend für die Hochgeschwindigkeitssignalübertragung und sind somit eine ideale Wahl für eine Vielzahl elektronischer Geräte.



Verpackung und Versand:

Verpackung und Versand von Hochfrequenz-PCB

Unsere Hochfrequenz-PCB-Produkte werden sorgfältig verpackt, um eine sichere Lieferung an unsere Kunden zu gewährleisten.Jede Platte wird einzeln in antistatisches Material eingewickelt und dann in eine robuste Kartonbox gelegtDiese Verpackungsmethode schützt vor möglichen Schäden während des Transports.

Wir bieten eine Vielzahl von Versandmöglichkeiten an, um den Bedürfnissen unserer Kunden gerecht zu werden.Unsere Versandpreise sind wettbewerbsfähig und basieren auf dem Gewicht und dem Ziel des Pakets..

Alle Bestellungen werden innerhalb von 1-3 Werktagen bearbeitet und versandt. Kunden erhalten eine Tracking-Nummer per E-Mail, sobald ihre Bestellung versandt wurde.Versandzeiten können je nach Zollabfertigung und lokalen Lieferdienstleistungen variieren.

Wir bieten Kunden auch die Möglichkeit, ihre Liefermethode selbst zu organisieren oder ihre Bestellung in unserem Lager abzuholen.Bitte kontaktieren Sie unseren Kundendienst für weitere Informationen und um Vorkehrungen zu treffen.

Bei High Frequency PCB sind wir sehr stolz auf die Qualität unserer Produkte und die Zufriedenheit unserer Kunden.Bitte zögern Sie nicht, uns um Hilfe zu bitten..



Häufige Fragen:

  • Hochfrequenz-PCB ist eine Art Leiterplatte, die für den Betrieb bei Hochfrequenzsignalen, typischerweise über 1 GHz, konzipiert ist.
  • Es wird in verschiedenen elektronischen Geräten wie Mobiltelefonen, drahtlosen Kommunikationssystemen und Radarsystemen weit verbreitet.
  • Je höher die Frequenz, desto empfindlicher ist der Stromkreis gegenüber elektromagnetischen Störungen, was Hochfrequenz-PCBs entscheidend für die Aufrechterhaltung der Signalintegrität macht.
  • Es besteht üblicherweise aus speziellen Materialien wie PTFE (Polytetrafluorethylen) oder Keramik, die geringe dielektrische Verluste und gute Wärmeabbau-Eigenschaften aufweisen.
  • Hochfrequenz-PCBs sind mit engen Toleranzen und einer präzisen Impedanzkontrolle ausgelegt, um eine optimale Leistung für Hochfrequenzsignale zu gewährleisten.
