Dicke Kupfer-PCB
Created with Pixso.

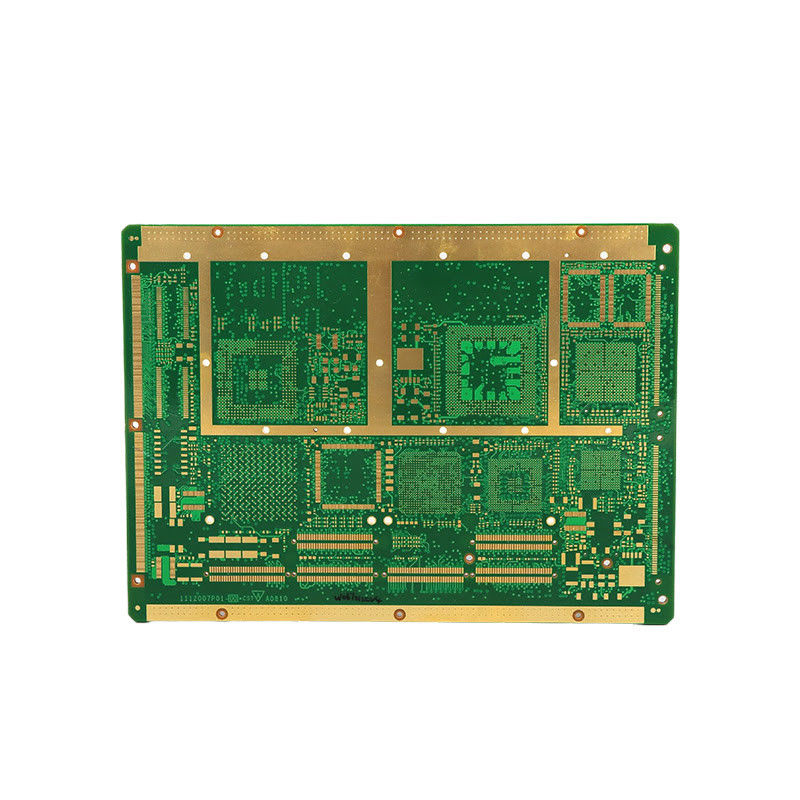

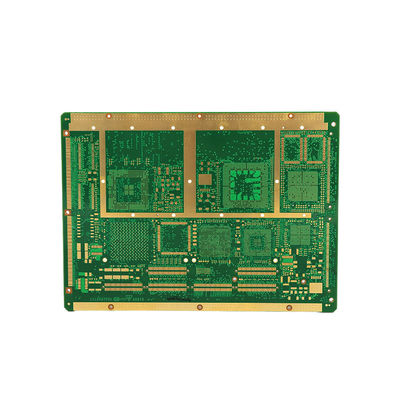

ENIG Oberflächenveredelung Schwere Kupferplatte 600 mm X 600 mm

ENIG Oberflächenveredelung Schwere Kupferplatte 600 mm X 600 mm

Markenbezeichnung: Ben Qiang
Modellnummer: FR-4/Rogers
MOQ: 1 PCS
Preis: custom made
Zahlungsbedingungen: Banküberweisung/Alipay/PayPal
Versorgungsfähigkeit: 200,000 Quadratmeter/Jahr
Einzelheiten
Herkunftsort:
Shenzhen, China
Zertifizierung:
ISO/TS16949/RoHS/TS16949
Lötmittel-Masken-Farbe:
grün
Mindestspurenbreite:
0.2 mm
Impedanzkontrolle:
- Ja, das ist es.
Anzahl der Schichten:
14
Maximale Größe der Platte:
600mm x 600mm
Oberflächenbearbeitung:
ENIG
Seidenfarbe:
Weiß
Stärke:
1.6 mm
Herkunftsort:
Shenzhen, China
Verpackung Informationen:
Vakuumverpackungen mit Luftperlen
Versorgungsmaterial-Fähigkeit:
200,000 Quadratmeter/Jahr
Hervorheben:

Schwere Kupferplatte 600 mm

,

HASL Oberflächen-Schwerkupfer-Schaltkreisplatte

,

Schwere Kupfer-Flex-PCB 600 mm

Beschreibung des Produkts

Beschreibung des Produkts:

Produktübersicht - Dicke Kupfer-PCB-Leistung

Dicke Kupfer-Leistungs-PCB, auch als Dicke Kupfer-Leistungs-PCB oder Dicke Kupfer-Leistungs-PCB bekannt,ist eine Art Leiterplatte, die speziell für Hochleistungs- und Hochstromanwendungen entwickelt wurdeDiese PCB ist mit ihren starken Leistungsfähigkeiten in der Leistungselektronik und in der Hochleistungsindustrie weit verbreitet.
Eine der wichtigsten Eigenschaften dieses Produkts ist die minimale Bohrgröße von 0,3 mm, die eine effiziente und zuverlässige Leitung von Hochspannung und Strom ermöglicht.Dies macht es ideal für den Einsatz in Stromversorgungen, Batterielader, Wechselrichter und andere Leistungselektronikgeräte.
Zusätzlich zu seiner Fähigkeit, mit hoher Leistung umzugehen, ist der minimale Spurenabstand von 0.2 mm stellt sicher, dass die Leiterplatte genügend Platz hat, um die notwendigen Komponenten ohne Störungen oder Kurzschlüsse aufzunehmenDies erhöht die Zuverlässigkeit und Effizienz der Stromversorgung.
Die Lötmaske dieser Leiterplatte ist grün, die eine Standardfarbe in der Leiterplattenindustrie ist.aber hilft auch, das Brett vor Staub zu schützen, Feuchtigkeit und andere Umweltfaktoren.
Mit einer Schichtzahl von 14 ist diese Leiterplatte für die meisten Leistungselektronik-Anwendungen geeignet.Dies macht es zu einer kostengünstigen und platzsparenden Lösung für die Hersteller von Stromversorgungen.
Insgesamt ist das dicke Kupfer-Leistungs-PCB eine zuverlässige und effiziente Wahl für Anwendungen mit hoher Leistung und starkem Strom.Abstand zwischen den SpurenMit seinem 14-schichtigen Design bietet es eine kostengünstige und platzsparende Lösung für Stromversorgungsbedürfnisse.Wählen Sie die dicke Kupfer-Power-PCB für Ihr nächstes Leistungselektronikprojekt und erleben Sie seine überlegene Leistung und Haltbarkeit.



Eigenschaften:

  • Produktbezeichnung: Dicke Kupfer-PCB
  • Anzahl der Schichten:14
  • Rohs-konform: Ja
  • Maximale Größe des Panels: 600 mm x 600 mm
  • Stärke: 1,6 mm
  • Lötmaske Farbe: Grün
  • PCB mit Kupferdicke
  • Kupferdichte Leistungskleber
  • Kupfer-PCB mit dickem Kupfer
  • Dicke Kupfer-PCB


Technische Parameter:

Produktattribut Wert
Anwendung Elektroelektronik
Maximale Größe der Platte 600 mm x 600 mm
Mindestspannung zwischen den Spuren 0.2 mm
Kupferdicke 3 Unzen
Seidenfarbe Weiß
Anzahl der Schichten 14
Rohs-konform - Ja, das ist es.
Farbe der Lötmaske Grün
Oberflächenbearbeitung ENIG
Mindestgröße des Lochs 0.3 mm


Anwendungen:

Dicke Kupfer-Leistungspcb

Anwendung:Dicke Kupfer-Leistungspcbs werden in Leistungselektronik-Anwendungen wie Stromversorgungen, industriellen Steuerungen, Motorantrieben und erneuerbaren Energiesystemen weit verbreitet.Es ist speziell für Hochstrom- und Hochspannungsanwendungen ausgelegt, so dass es ein wesentlicher Bestandteil verschiedener elektronischer Geräte ist.
Maximale Größe der Platte:Unsere dicken Kupfer-Power-PCBs können mit einer maximalen Panelgröße von 600 mm x 600 mm hergestellt werden, was ausreichend Platz für komplexe Schaltkreisentwürfe bietet und eine effiziente Stromverteilung gewährleistet.
Anzahl der Schichten:Dieses Leistungskarton ist ein doppelseitiges Board mit einer Schichtzahl von 14, was es für kleinere und einfachere Leistungselektronik-Anwendungen geeignet macht.Es kann auch angepasst werden, um mehr Schichten für komplexere Schaltkreisentwürfe zu haben.
Stärke:Die Standarddicke unseres dicken Kupfer-Leistungskartons beträgt 1,6 mm, was eine hohe mechanische Festigkeit und Langlebigkeit bietet, um dem konstanten Stromfluss und der hohen Spannung standzuhalten.Diese Dicke ermöglicht auch eine bessere Wärmeableitung, um den sicheren und zuverlässigen Betrieb des elektronischen Geräts zu gewährleisten.
Mindestspannung zwischen den Spuren:Unsere dicke Kupfer-PCB hat einen Mindestspurenabstand von 0,2 mm, was die Präzision und Genauigkeit bei der Routing von Hochstromspuren gewährleistet.Dies hilft auch bei der Verringerung der Widerstand und Impedanz der Schaltung, was zu einer besseren Leistung und Effizienz des elektronischen Geräts führt.
Mit seinen unverwechselbaren Eigenschaften eignet sich unser dickes Kupfer-PCB für eine Vielzahl von Anwendungen und Szenarien.Es wird häufig in schweren und kritischen elektronischen Systemen verwendet, bei denen hohe Leistung und Zuverlässigkeit entscheidend sindEinige Beispiele für seine Anwendung sind:

  • Stromversorgungen für Industriegeräte und Maschinen
  • Motorantriebe in Elektrofahrzeugen und Zügen
  • Umrichter für Solar- und Windenergie für Systeme mit erneuerbarer Energie
  • Ladestationen für Elektrofahrzeuge
  • Ununterbrochene Stromversorgungen (UPS)
  • Heimautomation und intelligente Heimsysteme

Die Dicke Kupfer-Power-PCB wird auch in der Luft- und Raumfahrt- und Verteidigungsindustrie weit verbreitet, wo die Zuverlässigkeit und Leistung elektronischer Systeme von entscheidender Bedeutung sind.Seine Fähigkeit, mit hohem Strom und Spannung umzugehen, macht ihn für Anwendungen wie Satelliten- und Raketensteuerungssysteme geeignet, militärische Kommunikationssysteme und Radarsysteme.
Insgesamt ist unser dickes Kupfer-PCB ein sehr vielseitiges und zuverlässiges Produkt, das in verschiedenen Anwendungen und Szenarien eingesetzt werden kann.Seine fortschrittlichen Eigenschaften machen ihn zu einem wesentlichen Bauteil in der Leistungselektronikindustrie.Kontaktieren Sie uns noch heute, um mehr über unsere Leistungs-PCB-Lösungen zu erfahren und wie wir Ihnen helfen können, Ihre spezifischen Anforderungen zu erfüllen.



Anpassung:

Spezialisierte Dicke Kupfer-Leistungspcb

Produktbezeichnung:Dicke Kupfer-Leistungspcb
Kundenspezifischer Service:Wir bieten kundenspezifische Design- und Produktionsdienstleistungen für unsere Dicke Kupfer-Power-PCB an, um Ihren spezifischen Anforderungen gerecht zu werden.
Rohs-konform:Unsere Dicke Kupfer-Power-PCB wurde entwickelt und hergestellt, um die RoHS-Konformität zu erfüllen, um die Sicherheit und Umweltfreundlichkeit zu gewährleisten.
Kupferdicke:Unsere Dicke Kupfer-Power-PCB hat eine Kupferdicke von 3 Unzen, die eine hervorragende Leitfähigkeit und Wärmeableitung bietet.
Mindestgröße des Lochs:Unsere Dicke Kupfer-Power-PCB kann eine Mindestlochgröße von 0,3 mm aufnehmen, was eine präzise und genaue Schaltung ermöglicht.
Anwendung:Unsere Dicke Kupfer-Leistungs-PCB ist speziell für Leistungselektronik konzipiert, was sie für Hochleistungs-Anwendungen geeignet macht.
Anzahl der Schichten:Unsere Dicke Kupfer-Leistungs-PCB verfügt über ein 14-Schicht-Design, das ausreichend Platz für Stromkreiskomponenten bietet.
Wählen Sie unsere Dicke Kupfer Power PCB für zuverlässige und leistungsstarke Leistungselektronik.



Verpackung und Versand:

Verpackung und Versand von PCBs mit dickem Kupfer

Unsere Dicke Kupfer-Power-PCBs werden sorgfältig verpackt und versendet, um eine sichere Lieferung an unsere Kunden zu gewährleisten.

  1. Die PCB mit dickem Kupfer wird zunächst in eine antistatische Blasenfolie eingewickelt, um sie vor Schäden während des Transports zu schützen.
  2. Anschließend wird es in eine robuste Kartonbox mit zusätzlicher Polsterung für zusätzlichen Schutz gelegt.
  3. Die Box ist versiegelt und mit den erforderlichen Versandinformationen, einschließlich der Adresse des Kunden und der Nachverfolgungsnummer, versehen.
  4. Für internationale Sendungen sind die erforderlichen Zollformulare und -unterlagen beizufügen.
  5. Das Paket wird dann an unsere vertrauenswürdigen Versandpartner übergeben, um sie an den Kunden zu liefern.

Unser Verpackungs- und Versandverfahren stellt sicher, dass die Dicke Kupfer-Power-PCB in perfektem Zustand ankommt, bereit für die Verwendung in Ihrem Projekt.
Wenn Sie spezielle Verpackungs- oder Versandanforderungen haben, teilen Sie uns dies bitte mit und wir werden unser Bestes tun, um Ihren Bedürfnissen gerecht zu werden.
