Dicke Kupfer-PCB
Created with Pixso.

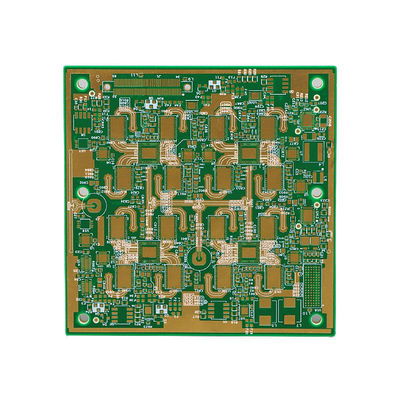

Hohe Leistung 3oz Dicke Kupfer-PCB Maximal Panel Größe 600mm X 600mm

Hohe Leistung 3oz Dicke Kupfer-PCB Maximal Panel Größe 600mm X 600mm

Markenbezeichnung: Ben Qiang
Modellnummer: FR-4/Rogers
MOQ: 1 PCS
Preis: custom made
Zahlungsbedingungen: Banküberweisung/Alipay/PayPal
Versorgungsfähigkeit: 200,000 Quadratmeter/Jahr
Einzelheiten
Herkunftsort:
Shenzhen, China
Zertifizierung:
ISO/TS16949/RoHS/TS16949
Impedanzkontrolle:
- Ja, das ist es.
Maximale Größe der Platte:
600mm x 600mm
Anwendung:
Elektroelektronik
minimale Lochgröße:
0.3 mm
Stärke:
1.6 mm
Seidenfarbe:
Weiß
Kupferdicke:
3oz
Lötmittel-Masken-Farbe:
grün
Verpackung Informationen:
Vakuumverpackungen mit Luftperlen
Versorgungsmaterial-Fähigkeit:
200,000 Quadratmeter/Jahr
Hervorheben:

3 Unzen Dicke Kupfer-PCB

,

Dicke Kupfer-PCB 600 mm X 600 mm

Beschreibung des Produkts

Impedanzkontrolle Dicke Kupfer-Leistungspcb für Leistungselektronik mit weißer Seidenfarbe

Beschreibung des Produkts:

Produktübersicht

Die Dicke Kupfer-Leistungskarton ist eine hochwertige Leiterplatte für schwere und leistungsstarke Anwendungen.Ideal für Projekte, die eine hohe Leistungsfähigkeit und Wärmeabgabe erfordernDieses PCB ist perfekt für den Einsatz in Industriezweigen wie Automobil, Luft- und Raumfahrt und Industrieanlagen.

Produktattribute
  • Mindestspurenabstand: 0,2 mm- Die Dicke Kupfer-Power-PCB hat eine minimale Spurengrenze von 0,2 mm, die eine präzise und genaue Routing von Signalen und Leistung gewährleistet.
  • Lötmaske Farbe: Grün- Dieses PCB ist mit einer grünen Lötmaske beschichtet, die eine Schutzschicht gegen Korrosion und eine hervorragende Isolierung bietet.
  • Rohs-konform: Ja- Unsere Dicke Kupfer-Power-PCB ist konform mit den Vorschriften zur Beschränkung gefährlicher Stoffe (RoHS), was sie für die Verwendung in elektronischen Geräten sicher macht.
  • Maximale Größe des Panels: 600 mm x 600 mm- Diese Leiterplatte kann in einer maximalen Plattengröße von 600 mm x 600 mm hergestellt werden, so daß größere und komplexere Konstruktionen möglich sind.
  • Kupferdicke: 3 Unzen- Die Dicke Kupfer-Power-PCB hat eine Kupferdicke von 3 Unzen, die eine ausgezeichnete Leitfähigkeit bietet und hohe Stromanwendungen ermöglicht.
Wesentliche Merkmale

Die Dicke Kupfer-Power-PCB zeichnet sich durch ihre dicke Kupferschicht aus, die zahlreiche Vorteile für verschiedene Anwendungen bietet.

  • Hochleistungs- und Wärmeabbaufähigkeiten
  • Ausgezeichnete Leitfähigkeit und geringer Widerstand
  • Festiges und langlebiges Bauwerk
  • Widerstandsfähigkeit gegen thermische Belastungen und mechanische Belastungen
  • Fähigkeit zur Bearbeitung von Hochstromanwendungen
Schlussfolgerung

Die Dicke Kupfer-Leistungs-PCB ist ein erstklassiges Produkt, das außergewöhnliche Leistung und Zuverlässigkeit für schwere und leistungsstarke Anwendungen bietet.Es bietet eine überlegene Wärmeableitung und Leitfähigkeit.Diese PCB ist zudem mit den RoHS-Vorschriften konform und sorgt so für Sicherheit und Umweltverträglichkeit.Aktualisieren Sie Ihre elektronischen Projekte mit der Dicke Kupfer Power PCB heute!



Eigenschaften:

  • Produktbezeichnung: Dicke Kupfer-PCB
  • Anwendung: Leistungselektronik
  • Kupferdicke: 3 Unzen
  • Farbe: Weiß
  • Maximale Größe des Panels: 600 mm x 600 mm
  • Mindestspurenbreite: 0,2 mm
  • Leistung von PCBs aus dickem Kupfer
  • Leistungsdichte Kupfer-PCB
  • Leistungselektronik für PCB aus Dickkupfer


Technische Parameter:

Technische Spezifikationen für PCB mit Dickkupferleistung
Eigenschaft Wert
Produktbezeichnung Dicke Kupfer-Leistungspcb
Stärke 1.6 mm
Oberflächenbearbeitung ENIG
ROHS-konform - Ja, das ist es.
Anzahl der Schichten 8
Anwendung Elektroelektronik
Mindestspurenbreite 0.2 mm
Mindestgröße des Lochs 0.3 mm
Seidenfarbe Weiß
Impedanzkontrolle - Ja, das ist es.
Maximale Größe der Platte 600 mm x 600 mm

Anmerkung:Dieses Produkt ist auch als Dicke Leistungskartonplatte mit Kupfer oder Dicke Kupfer-PCB-Leistung bekannt.



Anwendungen:

Anwendungen und Szenarien von PCBs mit dickem Kupfer

Dicke Kupfer-Leistungs-PCB, auch bekannt als PCB mit Kupferdicke Leistung, ist eine Art von Leiterplatte (PCB), die speziell für Leistungselektronik-Anwendungen entwickelt wurde.Es ist bekannt für seine Fähigkeit, hohe Ströme und hohe Leistungsausfall zu behandeln, so dass es die ideale Wahl für eine Vielzahl von Industriezweigen und Anwendungen ist.

Produktattribute
  • Lötmaske Farbe: Grün
  • Oberflächenbeschichtung: ENIG
  • Mindestlochgröße: 0,3 mm
  • Maximale Größe des Panels: 600 mm x 600 mm
Elektroelektronik

Leistungselektronik ist ein Zweig der Elektrotechnik, der sich mit der Umwandlung, Steuerung und Verwaltung von elektrischer Energie befasst.Sie beinhaltet die Verwendung verschiedener elektronischer Geräte und Systeme zur Steuerung und Umwandlung elektrischer Energie in verschiedene FormenDie Leistungselektronik wird in einer Vielzahl von Anwendungen eingesetzt, darunter Industrieanlagen, Verkehrssysteme, Systeme für erneuerbare Energien,und Unterhaltungselektronik.

Bedeutung von Dickkupfer-PCB in der Stromelektronik

In der Leistungselektronik spielt das PCB eine entscheidende Rolle für den effizienten und zuverlässigen Betrieb des Systems.Dicke Kupfer-PCBs sind speziell für hohe Ströme und Leistungsausfall ausgelegt, so dass sie eine wesentliche Komponente in Leistungselektronik-Anwendungen sind.Verringerung von Stromverlusten und Verbesserung der Gesamtleistung des Systems.

Anwendungen von Dickkupfer-PCB

Dicke Kupfer-Leistungspcbs werden in verschiedenen Leistungselektronik-Anwendungen weit verbreitet, darunter:

  • Stromversorgung: Dicke Kupfer-PCBs werden in Stromversorgungseinheiten verwendet, um eine stabile und effiziente Stromquelle für elektronische Geräte bereitzustellen.Sie werden auch in Hochleistungsversorgungen für Industrieanlagen und erneuerbare Energiesysteme verwendet..
  • Motorantriebe: Dicke Kupfer-PCBs werden in Motorantrieben verwendet, um die Geschwindigkeit und das Drehmoment von Elektromotoren zu steuern.und Haushaltsgeräte.
  • Inverter: Inverter sind elektronische Geräte, die zur Umwandlung von Gleichstrom in Wechselstrom verwendet werden.Da sie hohe Ströme und Stromausfall bewältigen können.
  • Leistungsumwandler: Leistungsumwandler werden verwendet, um eine Form der elektrischen Energie in eine andere umzuwandeln.wie Solarenergiesysteme, Batterieladegeräte und ununterbrochene Stromversorgungen (UPS).
  • Beleuchtungssysteme: Dicke Kupfer-PCBs werden in Beleuchtungssystemen wie LED-Treibern und fluoreszierenden Ballasten verwendet, um eine stabile und effiziente Stromversorgung zu gewährleisten.
Szenario für Dicke Kupfer-PCB in der Leistungselektronik

Stellen Sie sich eine Fabrik vor, in der hochleistungsfähige Industrieanlagen wie Schweißmaschinen und Schwerlastmotoren hergestellt werden.und jeder Stromausfall kann zu Verzögerungen und Verlusten führen.Um die Zuverlässigkeit und Effizienz ihrer Ausrüstung zu gewährleisten, verwendet die Fabrik in ihren Stromversorgungseinheiten und Motorantrieben dicke Kupfer-PCBs.Diese PCBs können die hohen Ströme und die Energieabgabe bewältigen, die für die ordnungsgemäße Funktion der Ausrüstung erforderlich sind, um eine ununterbrochene Produktion zu gewährleisten und Ausfallzeiten zu minimieren.

In einem anderen Fall möchte ein Haushalt eine Solarenergieanlage installieren, um die Stromkosten zu senken.Um die Effizienz und Langlebigkeit ihres Solarenergiesystems zu gewährleisten, entscheiden sie sich für ein dickes Kupfer-PCB im Leistungswandler, das eine effizientere Umwandlung von Solarenergie in nutzbare Elektrizität ermöglicht,Dies führt zu höheren Einsparungen in ihren monatlichen Stromrechnungen.

In beiden Szenarien ist die Verwendung dicker Kupfer-PCBs in der Leistungselektronik für einen zuverlässigen und effizienten Betrieb unerlässlich.Es ist eine wichtige Komponente in einer Vielzahl von Branchen und Anwendungen..



Anpassung:

Kundenspezifischer Service für Dicke Kupfer-PCB-Leistung

Dieser Service bietet maßgeschneiderte Dicke Kupfer-Power-PCBs, die Rohs-Vorschriften entsprechen und für Leistungselektronik-Anwendungen geeignet sind.

Die PCBs werden mit einem Mindestspurenabstand von 0,2 mm hergestellt, um eine hohe Präzision und Genauigkeit zu gewährleisten.Bereitstellung von ausreichend Platz für Ihre Leistungselektronik-Designs.

Die dicken Kupfer-PCBs sind für eine klare Kennzeichnung und einfache Identifizierung mit einer weißen Seidenfarbe ausgelegt.Dieser Service bietet Flexibilität und Anpassungsmöglichkeiten für Ihre spezifischen Anforderungen, um sicherzustellen, dass Sie das perfekte PCB für Ihre Anwendung erhalten.

Vertrauen Sie uns, um Ihnen die beste Qualität und zuverlässige dicke Kupfer-Power-PCBs für Ihre Leistungselektronik-Bedürfnisse zu liefern.



Verpackung und Versand:

Verpackung und Versand von Dicken Kupfer-PCB

Wir verwenden hochwertige Verpackungsmaterialien und Techniken, um das PCB während des Versands und der Handhabung zu schützen.

Die Verpackung für unsere Dicke Kupfer-Power-PCB beinhaltet:

  • Antistatisches Verpackungsmaterial zur Verhinderung von Schäden durch statische Elektrizität
  • Stoßdämpfende Materialien zum Schutz vor Aufprall während des Transports
  • Feuchtigkeitsdichte Verpackungen zur Verhinderung von Schäden durch Feuchtigkeit
  • Sicher versiegelte Verpackungen, um Staub und Trümmer zu verhindern

Unsere Dicke Kupfer-Power-PCB wird in der Regel über einen zuverlässigen und vertrauenswürdigen Versandunternehmen wie UPS, FedEx oder DHL versandt.Wir bieten auch die Möglichkeit für Kunden, ihre eigene bevorzugte Schifffahrtsunternehmen zu verwenden.

Für internationale Bestellungen achten wir besonders darauf, dass alle notwendigen Zoll- und Exportdokumente für eine reibungslose und rechtzeitige Lieferung bereitgestellt werden.

Sobald das Paket versandt wurde, stellen wir unseren Kunden eine Tracking-Nummer zur Verfügung, damit sie den Status ihrer Bestellung während des Transports überwachen können.

Bei Thick Copper Power PCB legen wir Wert auf die Zufriedenheit unserer Kunden und bemühen uns, sicherzustellen, dass ihre PCBs sicher und umgehend an den gewünschten Ort geliefert werden.
