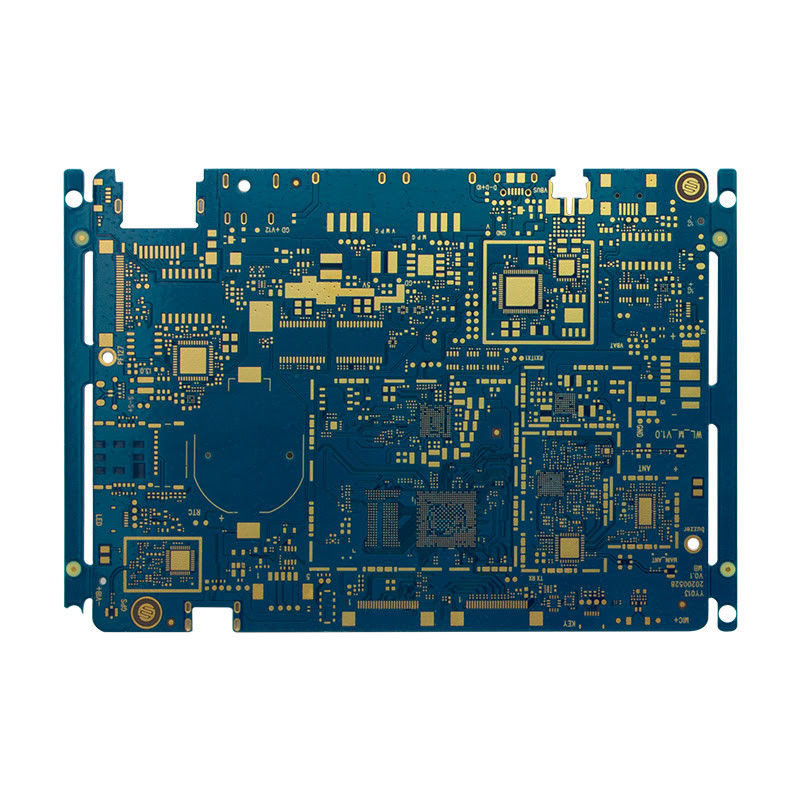

Immersion Gold Hochfrequenz-PCB ENIG für OEM-Elektronik

Immersion Gold Hochfrequenz-PCB ENIG für OEM-Elektronik

Markenbezeichnung: Ben Qiang
Modellnummer: FR-4/Rogers
MOQ: 1 PCS
Preis: custom made
Zahlungsbedingungen: Banküberweisung/Alipay/PayPal
Versorgungsfähigkeit: 200,000 Quadratmeter/Jahr
Einzelheiten
Herkunftsort:
Shenzhen, China
Zertifizierung:
ISO/TS16949/RoHS/TS16949
Betriebstemperatur:
-55°C bis 125°C
Oberfläche fertiggestellt:
Immersionsgold
Endfolie:
1 Unze
Tiefigkeit der Platte:
0.2 mm bis 6.35 mm
Oberflächenbearbeitung:
ENIG
Material:
Rogers/PTFE
minimale Lochgröße:
0.2 mm
Entwurf:
Schlag und Punktzahl
Verpackung Informationen:
Vakuumverpackungen mit Luftperlen
Versorgungsmaterial-Fähigkeit:
200,000 Quadratmeter/Jahr
Hervorheben:

Hochfrequente PCB OEM Elektronik

,

Immersions-Goldhochfrequenz-PWB

,

Hochfrequenz-Leiterplatten ENIG

Beschreibung des Produkts

Mindestlochgröße 0,2 mm Min. Über 0,1 mm Laserbohrung Hochfrequenz-PCB für OEM-Elektronik

Beschreibung des Produkts:

Produktübersicht für Hochfrequenz-PCB

Die Hochfrequenz-PCB, auch als Hochfrequenz-Signal-PCB bekannt, ist eine spezielle Art von Leiterplatte, die für die Behandlung von Hochfrequenzsignalen und die Funktion in Mikrowellenfrequenzen entwickelt wurde.Es wird in Industriezweigen wie Telekommunikation weit verbreitet., Luft- und Raumfahrt und Militär für seine Fähigkeit, Hochfrequenzsignale mit geringem Verlust und minimalem Störungsvermögen zu senden und zu empfangen.

Hauptmerkmale des Produkts

Diese Hochfrequenz-PCB ist aus hochwertigen Materialien und fortschrittlicher Technologie hergestellt, um eine optimale Leistung zu gewährleisten.

Oberflächenveredelung: Eintauchgold

Die Oberflächenbeschichtung dieser Hochfrequenz-PCB ist Immersion Gold, auch bekannt als ENIG (Electroless Nickel Immersion Gold).und eine WohnungEs ist ideal für Hochfrequenzanwendungen, da es einen geringen Einsetzverlust aufweist und die Signalintegrität auch bei hohen Frequenzen beibehält.

Betriebstemperatur: -55°C bis 125°C

Diese Hochfrequenz-PCB ist für einen breiten Temperaturbereich von -55°C bis 125°C ausgelegt.Dies macht es für den Einsatz in extremen Umgebungen geeignet und gewährleistet eine zuverlässige Leistung auch unter rauen Bedingungen.

Die Tiefigkeit der Platte beträgt 0,2 mm bis 6,35 mm.

Die Tiefigkeit dieser Hochfrequenz-PCB beträgt zwischen 0,2 mm und 6,35 mm, was eine flexible Konstruktion und Kompatibilität mit verschiedenen elektronischen Geräten ermöglicht.Es kann in kompakten Geräten verwendet werden, bei denen der Platz begrenzt ist, oder in größeren Systemen, die dickere Platten für komplexere Schaltungen benötigen.

Material: Rogers/PTFE

Das für diese Hochfrequenz-PCB verwendete Material ist entweder Rogers oder PTFE (Polytetrafluorethylen). Beide Materialien haben ausgezeichnete dielektrische Eigenschaften, einen geringen Verlust der Tangente und eine hohe thermische Stabilität.mit einer Breite von mehr als 20 mm,Rogers ist ein leistungsstarkes Laminat, während PTFE ein Fluorpolymer mit überlegenen elektrischen und mechanischen Eigenschaften ist.

Endfolie: 1 Unze

Diese Hochfrequenz-PCB hat eine endgültige Kupferfolie Dicke von 1 Oz (Unze) oder 35 Mikrometer.mit einer Breite von mehr als 20 mm,.

Arten von Hochfrequenz-PCB

Es gibt vier Haupttypen von Hochfrequenz-PCB, die häufig verwendet werden:

Hochfrequente Stripline PCB

Diese Art von Hochfrequenz-PCB ist für impedanzgesteuerte Anwendungen konzipiert und ist ideal für Hochfrequenzsignale geeignet, die eine präzise Routing- und Abschirmung erfordern.Es hat eine Sandwich-Struktur mit einer Signalschicht in der Mitte und Boden-Ebenen oben und unten, die eine ausgezeichnete Signalisolation und eine Minimierung des Überspannens bietet.

Hochfrequente Mikrostrip PCB

Die High-Frequency Microstrip-PCB ist der am häufigsten verwendete Typ, mit einer einzigen Schicht von leitfähigen Spuren auf der Oberseite des dielektrischen Materials.und die obere Schicht trägt das SignalEs eignet sich für Anwendungen, die eine geringe Kosten- und Produktionsmenge erfordern.

Hochfrequente koplanare Wellenleitungen

Diese Art von Hochfrequenz-PCB ähnelt dem Mikrostrip, verfügt jedoch über zusätzliche Bodenflächen auf beiden Seiten der Signalspur, was eine bessere Signalisolation und eine Reduzierung der Strahlung ermöglicht.Es wird häufig in Hochfrequenz- und Hochgeschwindigkeits-Digitalanwendungen verwendet.

Hochfrequente eingebettete PCB

Die Hochfrequenz-Embedded-PCB ist ein spezialisierter Typ, der ein dielektrisches Material mit einer niedrigeren dielektrischen Konstante wie PTFE verwendet, um die Signalspuren zwischen zwei Schichten von Bodenoberflächen einzubauen.Dieses Design ermöglicht einen kleineren Formfaktor und eine verbesserte elektrische Leistung.

Schlussfolgerung

Die Hochfrequenz-PCB ist ein entscheidender Bauteil in der Hochfrequenz- und Mikrowellenindustrie, der eine zuverlässige und effiziente Übertragung von Signalen ermöglicht.wie zum Beispiel Oberflächenveredelung mit Immersion Gold, Rogers/PTFE Material und 1 Oz Endfolie machen es zu einer idealen Wahl für anspruchsvolle Anwendungen.Diese Hochfrequenz-PCB ist eine vielseitige Lösung für Hochfrequenz-Schaltkreisbedürfnisse.



Eigenschaften:

  • Hochfrequenzgedruckte Drahtplatten
  • Hochfrequente Leiterplatten
  • Hochfrequente PCB
  • Schlag und Punktzahl
  • Anwendung: Kommunikation
  • Anwendungsbereich: Automotive
  • Oberfläche fertiggestellt: Eintauchen Gold
  • Kupferdicke: 1 Unze
  • Betriebstemperatur: -55°C bis 125°C


Technische Parameter:

Produktbezeichnung Hochfrequente PCB
Material Rogers/PTFE
Endfolie 1 Unze
Umriss Schlag und Punktzahl
Anwendung Kommunikation im Automobilbereich
Kupferdicke 1 Unze
Mindestgröße des Lochs 0.2 mm
Oberflächenbearbeitung ENIG
Oberfläche fertiggestellt Immersionsgold
Min Via 0.1mm Laserbohrer, 0.2mm Mechanischer Bohrer
Impedanzwert ± 10%
Beschreibung des Produkts Dieses Produkt ist ein Hochfrequenz-Stripline-PCB, das speziell für Hochgeschwindigkeits- und Hochfrequenzanwendungen im Bereich HF entwickelt wurde.Sie bietet eine ausgezeichnete Signalleistung und Stabilität.Die Umrisse werden für eine präzise und effiziente Fertigung geführt und markiert. Ideal für die Kommunikations- und Automobilindustrie hat dieses PCB eine Kupferdicke von 1 Oz und eine Mindestlochgröße von 0,2 mm.Die Oberflächenqualität und Korrosionsbeständigkeit sind durch ENIG und Eintauchgold gewährleistet.Die PCB verfügt außerdem über eine Mindestgröße von 0,1 mm Laserbohrer und 0,2 mm mechanischer Bohrer und einen Impedanzwert von ± 10%, was eine zuverlässige und genaue Signalübertragung gewährleistet.


Anwendungen:

Hochfrequenz-PCB - Eine Revolution in der Welt der Hochfrequenz-Elektronik

Mit der ständigen Entwicklung der Technologie ist die Notwendigkeit von Hochfrequenz-Elektronik in verschiedenen Branchen von der Luft- und Raumfahrt bis zur Telekommunikation unerlässlich geworden.Diese Hochfrequenzgeräte spielen eine entscheidende Rolle bei der Gewährleistung eines effizienten und zuverlässigen Betriebs.Hier kommt das Hochfrequenz-PCB ins Spiel und bietet fortschrittliche Lösungen für Hochfrequenz- und Mikrowellenanwendungen.

Was ist Hochfrequenz-PCB?

Hochfrequenz-PCBs, auch als Hochfrequenz-Radiofrequenz-PCBs oder Hochfrequenz-Mikrowellen-PCBs bezeichnet,ist eine Art Leiterplatte, die speziell für Hochfrequenz- und Mikrowellenanwendungen entwickelt wurdeBei einem Frequenzbereich von 500 MHz bis 2 GHz verwenden diese Leiterplatten spezielle Materialien und Herstellungsprozesse, um eine schnelle Signalübertragung und einen geringen Signalverlust zu erzielen.

Produktattribute
  • Tiefstand der Platte:0.2 mm bis 6.35 mm
  • Umriss:Schlag und Punktzahl
  • Auf dem Brett Thk:1.0MM
  • Mindestgröße des Lochs:0.2 mm
  • Verwendungszweck:OEM-Elektronik
Anwendungen und Szenarien

Die hohe Frequenz und Mikrowellenfähigkeit dieses Produkts machen es für eine Vielzahl von Anwendungen geeignet, darunter:

  • Telekommunikation:Hochfrequente Leiterplatten werden in der Telekommunikationsindustrie für Geräte wie Antennen, Satellitenkommunikationssysteme, Transceiver und mehr weit verbreitet.Diese PCB ermöglichen eine schnelle und stabile Signalübertragung, um eine zuverlässige Kommunikation zu gewährleisten.
  • Luftfahrt und Verteidigung:Mit dem zunehmenden Einsatz von Radar- und Satellitensystemen in der Luft- und Raumfahrt sowie im Verteidigungsbereich ist auch die Nachfrage nach Hochfrequenz-Elektronik gestiegen.Hochfrequente PCB sind für diese Anwendungen von entscheidender Bedeutung, die eine schnelle Datenverarbeitung und -übertragung für effiziente Abläufe ermöglicht.
  • Medizinische Geräte:Hochfrequente PCBs werden auch in medizinischen Geräten wie MRT-Maschinen, Ultraschallgeräten usw. verwendet.die genaue Diagnose und Behandlung ermöglicht.
  • Automobilindustrie:Mit dem Aufkommen fortschrittlicher Fahrerassistenzsysteme (ADAS) und anderer Hochfrequenzanwendungen in der Automobilindustrie werden Hochfrequenz-PCBs verwendet, um eine schnelle und zuverlässige Datenübertragung sicherzustellen,Verbesserung der Sicherheit und Leistung.
  • Industrielle Steuerungssysteme:Hochfrequente Leiterplatten werden auch in verschiedenen industriellen Steuerungssystemen wie PLC-, DCS- und SCADA-Systemen verwendet.Sicherstellung einer effizienten und präzisen Kontrolle der Herstellungsprozesse.
Warum Hochfrequenz-PCB?

Hochfrequenz-PCBs bieten mehrere Vorteile gegenüber herkömmlichen PCBs, was sie zur bevorzugten Wahl für Hochfrequenz- und Mikrowellenanwendungen macht:

  • Niedriger Signalverlust:Die in Hochfrequenz-PCBs verwendeten speziellen Materialien und Herstellungsprozesse minimieren den Signalverlust und sorgen für eine schnelle und stabile Signalübertragung.
  • Hochgeschwindigkeitsdatenverarbeitung:Mit einem Frequenzbereich von 500 MHz bis 2 GHz ermöglichen Hochfrequenz-PCBs eine hohe Datenverarbeitung und eignen sich daher für fortschrittliche Anwendungen.
  • Haltbarkeit:Hochfrequente Leiterplatten sind so konzipiert, dass sie hohen Temperaturen und extremen Umgebungen standhalten, was sie sehr langlebig und zuverlässig macht.
  • Anpassung:Diese Leiterplatten können entsprechend spezifischen Anforderungen angepasst werden, was eine Flexibilität in der Konstruktion und Funktionalität ermöglicht.

Hochfrequenz-PCBs haben die Welt der Hochfrequenzelektronik revolutioniert und bieten fortschrittliche Lösungen für verschiedene Branchen.und Anpassungsmöglichkeiten, sind diese PCB zu einem wesentlichen Bestandteil der modernen Technologie geworden.



Anpassung:

Personalisierung für Hochfrequenz-PCB

Unsere Hochfrequenz-PCB ist ein hochwertiges Produkt für OEM-Elektronik, speziell für Hochfrequenz-Anwendungen konzipiert.Hochfrequente HF-PCB, und Hochfrequenz-Radiofrequenz-PCB-Projekte.
Die Endfolie unserer Hochfrequenz-PCB ist 1 Oz, was ihre Haltbarkeit und Zuverlässigkeit gewährleistet.Sie bieten einen hervorragenden Schutz vor Korrosion und sorgen für eine lange Lebensdauer Ihrer PCBWir verstehen, wie wichtig Präzision in Hochfrequenzanwendungen ist, weshalb unser Impedanzwert eine Toleranz von ± 10% aufweist.Dies garantiert die Genauigkeit Ihrer Signale und minimiert Störungen..
Unsere Hochfrequenz-PCB hat auch eine Mindestlochgröße von 0,2 mm, was komplizierte Designs und präzise Platzierung von Komponenten ermöglicht.Sie können sicher sein, dass Ihr PCB Ihren genauen Spezifikationen und Anforderungen entspricht.
Vertrauen Sie unserem Hochfrequenz-PCB, um Ihnen außergewöhnliche Leistung und Zuverlässigkeit für alle Ihre Hochfrequenzbedürfnisse zu bieten.Kontaktieren Sie uns jetzt, um mehr über unseren Anpassungsservice zu erfahren und wie wir Ihnen helfen können, Ihr Projekt zum Leben zu erwecken.



Verpackung und Versand:

Hochfrequenz-PCB-Verpackung und Versand
Verpackung:

Unsere Hochfrequenz-PCBs werden sorgfältig verpackt, um eine sichere Lieferung an unsere Kunden zu gewährleisten.

  1. Zuerst verwenden wir antistatische Materialien, um die sensiblen Komponenten auf dem PCB zu schützen.
  2. Als nächstes wird das PCB in eine speziell angepasste Box gelegt, um eine Bewegung während des Versands zu verhindern.
  3. Anschließend wird die Schachtel mit Schaumstoff gefüllt, um zusätzliche Dämpfung und Schutz zu bieten.
  4. Schließlich wird die Schachtel mit festem Klebeband verschlossen, um den Inhalt festzuhalten.
  5. +
Versand:

Wir bieten verschiedene Versandoptionen an, um den Bedürfnissen unserer Kunden gerecht zu werden.

  1. Nachdem die PCB verpackt sind, werden sie in einen Lieferwagen oder ein Flugzeug geladen.
  2. Unsere Lieferpartner sorgen dafür, dass die Pakete sorgfältig behandelt und rechtzeitig geliefert werden.
  3. Sobald das Paket seinen Bestimmungsort erreicht hat, wird es vom Empfänger oder einer benannten Person unterschrieben.
  4. Sollten Probleme oder Schäden während des Versands auftreten, steht unser Kundenservice-Team zur Verfügung, um zu helfen und das Problem zu lösen.

Wir sind bestrebt, unsere Kunden mit hochwertigen Produkten und sicherem Versand zu versorgen.
