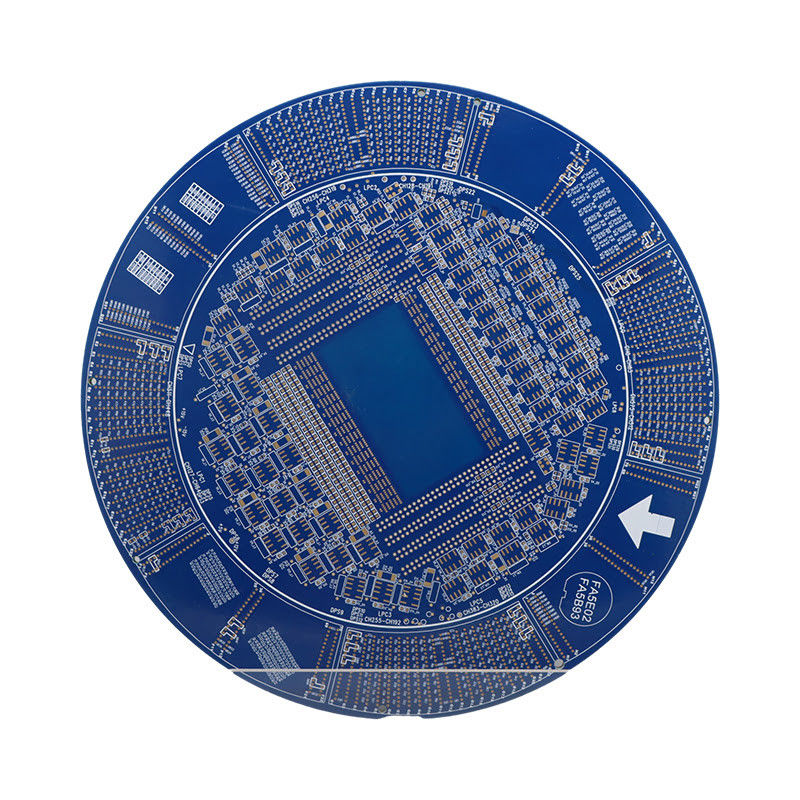

Immersion Silber Hochschicht PCB Mehrschicht Leiterplatte OSP Oberfläche

Beschreibung des Produkts:

Die High-Layer-PCB, auch als Upper-Tier-Druckschaltung oder High-Floor-Schaltplatte bekannt, ist eine überlegene gedruckte Verkabelungsplatte für fortschrittliches Schaltkreislaufdesign.

Die High-Layer-PCB verfügt über eine hohe Schichtzahl, was sie ideal für komplexe und leistungsstarke elektronische Geräte macht.Diese Leiterplatte kann Hochgeschwindigkeitssignale verarbeiten und eine zuverlässige Leistung bieten..

Einer der wichtigsten Merkmale der Hochschicht-PCB ist die Impedanzkontrolle, die die elektrischen Eigenschaften des Stromkreises gewährleistet,Minimierung der Signalstörungen und Sicherstellung einer optimalen Leistung.

Das High Layer PCB ist zudem RoHS-konform und erfüllt Umwelt- und Sicherheitsvorschriften, was es zu einer nachhaltigen und sicheren Wahl für elektronische Geräte macht.

Wenn es um Leiterbreite und Abstand geht, setzt das High Layer PCB die Messlatte mit mindestens 3 Millimetern für beide hoch.perfekt für miniaturisierte elektronische Geräte.

Die Farboptionen der Lötmaske für die High Layer PCB umfassen grün, blau, schwarz, rot, gelb und weiß.Dies trägt nicht nur zur ästhetischen Anziehungskraft bei, sondern hilft auch bei der Identifizierung und Organisation der verschiedenen Kreise.

Zusammenfassend ist das High-Layer-PCB ein erstklassiges Produkt, das eine hohe Schichtzahl, Impedanzkontrolle, RoHS-Konformität und eine präzise Linienbreite und -Abstand bietet.Durch seine fortschrittliche Schaltung ist er für anspruchsvolle elektronische Anwendungen eine hervorragende Wahl, so dass es eine Option für Ingenieure und Designer ist.

Eigenschaften:

• Produktbezeichnung: Hochschicht-PCB
• Min. Lötmaskenfreiheit: 0,1 mm
• Oberflächenbearbeitung:
  • HASL
  • ENIG
  • OSP
  • Untertauchen Silber
  • Zinn für das Eintauchen
• Vorlaufzeit: 3-5 Tage
• Farbe aus Seidenfarbe:
  • Weiß
  • Schwarz
  • Gelb
• Material: FR-4

Hauptmerkmale:

• Weiterentwickelte Schicht-PCB-Konstruktion
• mit einer Breite von nicht mehr als 15 mm
• Hochwertiges PCB-Material
• Der Durchmesser der dünnen Lötmaske für präzise Schaltkreise
• Verschiedene Oberflächenveredelungsmöglichkeiten für spezifische Bedürfnisse
• Kurze Vorlaufzeiten für eine effiziente Produktion
• Anpassungsfähige Seidenschirmfarbe für Markenzwecke
• Dauerhaftes FR-4-Material für eine zuverlässige Leistung

Technische Parameter:

Anwendungen:

High-Layer-PCB, auch bekannt als Advanced-Layer-PCB, ist eine ausgeklügelte Laminatplatte, die für Hochleistungs-elektronische Geräte entwickelt wurde.Mit seiner Elite-Schicht-Schaltplatte und hochdensitierten Verbindungstechnologie, ist dieses Produkt zu einer beliebten Wahl in Industriezweigen geworden, die höchste Präzision und Zuverlässigkeit erfordern.

Hochschicht-PCB wird in verschiedenen Branchen weit verbreitet, insbesondere in den Bereichen, die eine schnelle Signalübertragung und komplexe Schaltungen erfordern.

• Kommunikationsindustrie:Hochschicht-PCBs werden in der Kommunikationsindustrie häufig für die Hochgeschwindigkeitsdatenübertragung in Geräten wie Routern, Switches und Hubs verwendet.
• Automobilindustrie:Mit dem zunehmenden Einsatz elektronischer Komponenten in modernen Fahrzeugen werden Hochschicht-PCBs in fortschrittlichen Fahrerassistenzsystemen, Infotainmentsystemen und anderen elektronischen Steuergeräten verwendet.
• Luft- und Raumfahrt:Hochschicht-PCBs sind in der Luft- und Raumfahrtindustrie unerlässlich, wo leistungsstarke elektronische Geräte für Navigations-, Kommunikations- und Steuerungssysteme in Flugzeugen und Raumfahrzeugen erforderlich sind.
• Medizinische Industrie:In der medizinischen Industrie werden Hochschicht-PCBs in medizinischen Geräten wie MRT-Maschinen, Herzschrittmacher und Defibrillatoren verwendet, bei denen Präzision und Zuverlässigkeit von größter Bedeutung sind.

High Layer PCB ist bekannt für seine außergewöhnliche Qualität und fortschrittliche Technologie.

• Hohe Schichtzahl:Wie der Name schon sagt, haben Hochschicht-PCBs eine hohe Schichtzahl von 8 bis 24 Schichten.mit einer Breite von mehr als 20 mm,.
• Kupferdicke:Hochschicht-PCBs bieten eine Vielzahl von Kupferdicken, von 1/3 Oz bis 2 Oz, um unterschiedliche Designanforderungen zu erfüllen.
• Farbe aus Seidenfarbe:Die Farboptionen für Seidenbildschirme für High Layer-PCBs umfassen Weiß, Schwarz und Gelb, was eine Flexibilität im Design bietet und die Identifizierung verschiedener Komponenten auf dem Board erleichtert.
• Min. Freigabe der Maske:Hochschicht-PCBs verfügen über eine Mindestlösungsfreiheit von 0,1 mm, wodurch auch für kleine Bauteile ein präzises und präzises Löten gewährleistet ist.
• Impedanzkontrolle:Der Einsatz von Impedanzsteuerungstechnologie in Hochschicht-PCBs sorgt für eine stabile und zuverlässige Signalübertragung und macht sie für die Hochgeschwindigkeitsdatenübertragung geeignet.

Hochschicht-PCBs spielen eine entscheidende Rolle für die Funktionsweise leistungsstarker elektronischer Geräte in verschiedenen Branchen.Dieses Produkt ist für Industriezweige, die Präzision benötigen, zu einer Wahl geworden.Wenn es um Dichteverbindungen und komplexe Schaltungen geht, sind Hochschicht-PCBs die erste Wahl für Ingenieure und Designer weltweit.

Anpassung:

Unsere High-Layer-PCB ist die perfekte Lösung für Ihre komplexen und leistungsstarken elektronischen Designs.Wir können Ihnen ein ausgeklügeltes Laminatbrett zur Verfügung stellen, das Ihren spezifischen Bedürfnissen entspricht.

• HASL (Hot Air Solder Leveling)
• ENIG (elektroless Nickel Immersion Gold)
• OSP (organisches Schweißkonservierungsmittel)
• Untertauchen Silber
• Zinn für das Eintauchen

Unsere High-Layer-PCBs können kleine und präzise Komponenten mit einer Mindestlochgröße von 0,2 mm aufnehmen. Dies ermöglicht eine größere Designflexibilität und erhöhte Funktionalität für Ihre elektronischen Geräte.

• Weiß
• Schwarz
• Gelb

Unsere High-Layer-PCBs sind speziell für hochdichte und komplexe Schaltkreis-Designs entwickelt, mit einer Schichtzahl von 6 bis 40 Schichten.Dies ermöglicht eine effizientere Nutzung des Raums und eine verbesserte Signalintegrität.

Wir verwenden fortschrittliche Produktionstechniken und Ausrüstung, um eine Mindestleitungsbreite und einen Abstand von 3 mil / 3 mil zu erreichen.mit einer Breite von mehr als 20 mm,.

Mit unserem hochwertigen PCB-Anpassungsservice erwarten Sie hochwertige und zuverlässige Leiterplatten für Ihre anspruchsvollsten Anwendungen.Kontaktieren Sie uns noch heute, um mehr darüber zu erfahren, wie wir Ihre spezifischen Anforderungen erfüllen können.

Verpackung und Versand:

Hochschicht-PCB ist ein empfindliches elektronisches Produkt, das eine spezielle Verpackung und Versand erfordert, um sicherzustellen, dass es sicher zum Kunden kommt.Hier sind die Schritte, die wir ergreifen, um unsere Hochschicht-PCBs zu verpacken und zu versenden:

• Zunächst werden alle Bestandteile der Hochschicht-PCB sorgfältig geprüft und getestet, um sicherzustellen, dass sie in einem guten Arbeitszustand sind.
• Als nächstes wird das PCB in einen antistatischen Beutel gelegt, um eine Beschädigung durch statische Elektrizität zu verhindern.
• Anschließend wird das PCB in eine Schaumstoffbox gelegt, um es während des Transports zu dämpfen und zu schützen.
• Wenn das PCB zerbrechliche Komponenten aufweist, werden sie einzeln in Blasenfolie eingewickelt und in die Box gelegt.
• Die Kiste wird dann mit Klebeband versiegelt und mit dem Produktnamen und den Versandinformationen versehen.

Wir achten sehr darauf, dass unsere hochwertigen PCBs pünktlich und sicher ankommen.

• Sobald das Produkt verpackt ist, wird es an unseren vertrauenswürdigen Lieferpartner übergeben.
• Unser Lieferpartner verwendet sichere und zuverlässige Transportmethoden, um das Produkt an die Adresse des Kunden zu liefern.
• Wir geben dem Kunden eine Tracking-Nummer, damit er den Status seiner Sendung überwachen kann.
• Nach der Ankunft ist die Unterschrift des Kunden erforderlich, um die Lieferung zu bestätigen und sicherzustellen, dass das Produkt in gutem Zustand erhalten wird.

Mit unserer sorgfältigen Verpackung und zuverlässigen Versandmethoden können die Kunden darauf vertrauen, dass ihre hochschichtigen PCBs in perfektem Zustand ankommen.

Häufige Fragen:

• Erhöhte Designflexibilität: Hochschicht-PCBs ermöglichen aufgrund der höheren Anzahl von Schichten komplexere und kompaktere Designs.
• Verbesserte Signalintegrität: Mit mehr Schichten gibt es weniger Überschall und Störungen zwischen Signalen, was zu einer besseren Gesamtleistung führt.
• Höhere Dichte: Hochschicht-PCBs können mehr Komponenten in einer kleineren Fläche aufnehmen, was sie ideal für miniaturisierte Geräte macht.
• Besseres thermisches Management: Die zusätzlichen Schichten bieten mehr Raum für die Wärmeableitung und sorgen so für eine bessere Temperaturkontrolle und Zuverlässigkeit.
• Geräuschreduzierung: Die mehrfachen Schichten dienen als Schilde, wodurch der Geräuschpegel verringert und die Signalqualität verbessert wird.

• Signalintegrität: Die Konstruktion sollte eine minimale Störung zwischen den Signalen gewährleisten, um eine hochwertige Kommunikation aufrechtzuerhalten.
• Wärmeverwaltung: Um die Wärme wirksam abzuleiten, sollten geeignete Abstände und eine ordnungsgemäße Platzierung der Bauteile berücksichtigt werden.
• Stromverteilung: Das Stromverteilnetz sollte sorgfältig so ausgelegt sein, dass alle Komponenten eine stabile und ausreichende Leistung erhalten.
• Crosstalk: Maßnahmen zur Minimierung des Crosstalks zwischen Signalen, wie z. B. die Verwendung von Bodenoberflächen und Signalvermittlungstechniken, sind zu treffen.
• Herstellbarkeit: Das Design sollte für eine effiziente Produktion optimiert werden, um Kosten zu senken und eine qualitativ hochwertige Produktion zu gewährleisten.
