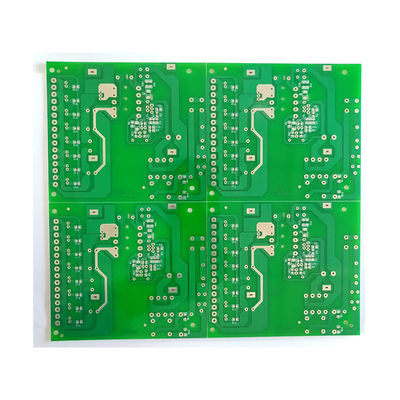

Unsere Hochschicht-PCBs sind aus hochwertigem FR-4-Material hergestellt, um eine hohe Leistungsfähigkeit und Langlebigkeit zu gewährleisten.Diese Bretter können hohe Ströme bewältigen und bieten eine ausgezeichnete Wärmeleitfähigkeit.
Unsere Hochschicht-PCBs sind RoHS-konform, was bedeutet, dass sie frei von gefährlichen Materialien und umweltfreundlich sind.sie für jede Anwendung sicher zu machen.
Mit einer Mindestlochgröße von 0,2 mm und einer Mindestlösemaskenabstand von 0,1 mm bieten unsere High Layer-PCBs eine größere Designflexibilität und Genauigkeit.Diese Eigenschaften ermöglichen es, komplexe Entwürfe mit hoher Präzision und Zuverlässigkeit zu erstellen, so dass Sie die gewünschten Ergebnisse leicht erreichen können.
Unsere Hochschicht-PCBs eignen sich für eine Vielzahl von Anwendungen, darunter Luft- und Raumfahrt, Medizin, Telekommunikation und Industrieelektronik.Mit ihren leistungsstarken Fähigkeiten und zuverlässigen Konstruktionen, sind sie die perfekte Lösung für jedes Projekt, das ein Multi-Layer-PCB benötigt.
Insgesamt sind unsere High-Layer-PCBs so konzipiert, dass sie den Anforderungen von Hochdichte-Verbindungstafeln gerecht werden und Ihnen eine größere Flexibilität und Funktionalität in Ihren elektronischen Anwendungen bieten.mit hochwertigem FR-4-Material, RoHS-Konformität und eine Reihe beeindruckender Funktionen, sind unsere High Layer PCBs die perfekte Lösung für jedes Projekt, das ein zuverlässiges und effizientes Multi Layer PCB erfordert.
Produktattribut | Technischer Parameter |
Produktbezeichnung | High Density Interconnect Board / High Layer Multilayer PCB / High Layer Printed Wiring Board (Hochdichte-Verbindungstafel) |
Min. Schweißmaskenfreiheit | 0.1 mm |
Oberflächenbearbeitung | HASL, ENIG, OSP, Immersionssilber, Immersionszinn |
Impedanzkontrolle | - Ja, das ist es. |
Anzahl der Schichten | Höhere Schicht |
Tiefstand der Platte | 0.2 mm bis 6.0 mm |
Min. Linienbreite/Abstand | 3 ml/3 ml |
Seidenfarbe | Weiß, Schwarz, Gelb |
Vorlaufzeit | 3-5 Tage |
Kupferdicke | 1/3 Unze bis 2 Unzen |
Material | FR-4 |
Das High-Layer-PCB-Produkt mit Oberflächenveredelungsmöglichkeiten wie HASL, ENIG, OSP, Immersion Silver und Immersion Tin eignet sich für Anwendungen in der Automobil- und Luftfahrtindustrie.bei denen hohe Leistung und Zuverlässigkeit unerlässlich sindDiese PCBs können in Motorsteuerungseinheiten, Airbagsteuerungsmodulen und anderen sicherheitskritischen Systemen verwendet werden.wenn die Zuverlässigkeit der Leiterplatte für die Sicherheit des Fahrzeugs oder des Luftfahrzeugs unerlässlich ist.
Eine weitere Anwendung für Hochschicht-PCBs ist in der medizinischen Industrie, wo diese Platten in Geräten wie MRT-Maschinen, Ultraschallgeräten und Patientenüberwachungssystemen verwendet werden können.mit einer Dicke von 0 bis 100 mm.2 mm bis 6.0 mm, können diese PCBs angepasst werden, um die Anforderungen spezifischer medizinischer Geräte zu erfüllen.
Das High-Layer-PCB-Produkt eignet sich auch für den Einsatz in Telekommunikationsgeräten wie Routern, Switches und Servern.Diese PCB können dazu beitragen, die Leistung und Zuverlässigkeit von Telekommunikationsgeräten zu verbessern.
Hochschicht-PCBs, die Roh-konform sind und aus FR-4-Material bestehen, eignen sich auch für die Verwendung in Unterhaltungselektronik wie Smartphones, Tablets und Laptops.Diese Bretter können angepasst werden, um die spezifischen Anforderungen jedes Geräts zu erfüllen, um eine optimale Leistung und Zuverlässigkeit zu gewährleisten.
Zusammenfassend ist das High Layer PCB Produkt ideal für Anwendungen, bei denen hohe Leistung, Zuverlässigkeit und Dichte unerlässlich sind.mit einer Dicke von 0 bis.2mm bis 6.0mm sind diese PCBs für den Einsatz in mehreren Branchen geeignet, darunter Automobil, Luftfahrt, Medizin, Telekommunikation und Unterhaltungselektronik.
Unsere High Layer-PCB-Produkte können individuell angepasst werden, um Ihren spezifischen Bedürfnissen gerecht zu werden.
Unsere Hochschicht-Mehrschicht-Leiterplatte, auch bekannt als Hochschicht-gedruckte Drahtplatte, ist für Anwendungen mit hoher Dichte entworfen.Wir können ein PCB erstellen, das Ihren spezifischen Anforderungen entspricht.
Das Produkt High Layer PCB bietet technische Unterstützung und Dienstleistungen, um einen reibungslosen und effizienten Betrieb zu gewährleisten.
Wir verpflichten uns, unseren Kunden qualitativ hochwertige Produkte und eine positive Kundenerfahrung zu bieten.
Produktverpackung:
Das High-Layer-PCB-Produkt wird in einem robusten Karton mit Schaumstoffverpackungen verpackt, um sicherzustellen, dass es sicher ankommt.Jede Leiterplatte wird individuell in antistatisches Material eingewickelt, um Schäden durch statische Elektrizität zu vermeiden.
Produktversand:
Wir bieten weltweiten Versand für unsere High-Layer-PCB-Produkte an. Unsere Standardversandmethode erfolgt über vertrauenswürdige Kurierdienste, mit Tracking-Informationen an den Kunden.Wenn eine beschleunigte Versandart erforderlich istBitte kontaktieren Sie unseren Kundenservice, um eine schnellere Lieferung zu arrangieren.
Ein Hochschicht-PCB (Printed Circuit Board) ist eine Leiterplatte mit mehr als 4 Schichten leitfähigen Materials. Sie ist für Anwendungen konzipiert, die eine höhere Komplexität und Dichte erfordern.
F: Was ist die maximale Anzahl von Schichten, die High Layer PCB haben kann?Die maximale Anzahl der Schichten, die High Layer PCB haben kann, beträgt 30.
F: Welche Vorteile hat ein Hochschicht-PCB?Zu den Vorteilen eines Hochschicht-PCB gehören höhere Dichte, kleinere Größe, bessere Signalqualität und reduzierte elektromagnetische Interferenzen (EMI).
F: Wie hoch ist die Mindestbestellmenge für Hochschicht-PCBs?Die Mindestbestellmenge für Hochschicht-PCBs beträgt 5 Stück.
F: Was ist die Vorlaufzeit für Hochschicht-PCBs?Die Vorlaufzeit für Hochschicht-PCBs hängt von der Komplexität und Menge der Bestellung ab.
