Hochschicht-PCB
Created with Pixso.

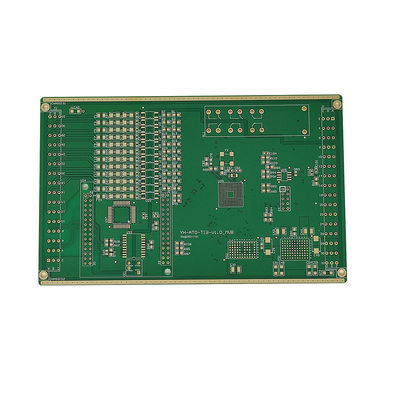

1/3 Oz bis 2 Oz Hochschicht gedruckte Leiterplatte mit Min. Linienbreite / Abstand von 3mil / 3mil

1/3 Oz bis 2 Oz Hochschicht gedruckte Leiterplatte mit Min. Linienbreite / Abstand von 3mil / 3mil

Einzelheiten
Impedance Control:
Yes
Copper Thickness:
1/3 Oz To 2 Oz
Silkscreen Color:
White, Black, Yellow
Board Thickness:
0.2mm To 6.0mm
Layer Count:
High Layer
Min. Solder Mask Clearance:
0.1mm
Min. Line Width/Spacing:
3mil/3mil
Material:
FR-4
Hervorheben:

3 Millimeter hochschichtiger Leiterplatte

,

2 Oz hochschichtiger Leiterplatte

Beschreibung des Produkts

Beschreibung des Produkts:


Eigenschaften:

  • Produktbezeichnung: Hochschicht-PCB
  • Material: FR-4
  • Kupferdicke: 1/3 Unze bis 2 Unzen
  • Anzahl der Schichten: Hohe Schicht
  • Vorlaufzeit: 3-5 Tage
  • Min. Seidenwandfreiheit: 0,15 mm
  • Hauptmerkmale:
    • Hochschicht-PCB-Board
    • Hochschicht-Mehrschichtplatte
    • Hochschicht-Mehrschicht-PCB
    • Hergestellt aus FR-4 Material
    • Erhältlich in Kupferstärken von 1/3 Oz bis 2 Oz
    • Hohe Schichtzahl für erhöhte Komplexität und Funktionalität
    • Schnelle Vorlaufzeit von 3-5 Tagen für eine schnelle Produktion
    • Min. Seidenfläche von 0,15 mm für eine präzise und genaue Konstruktion

Technische Parameter:

Technische Parameter Auswahlmöglichkeiten
Vorlaufzeit 3-5 Tage
Oberflächenbearbeitung HASL, ENIG, OSP, Immersionssilber, Immersionszinn
Material FR-4
Min. Schweißmaskenfreiheit 0.1 mm
Seidenfarbe Weiß, Schwarz, Gelb
Impedanzkontrolle - Ja, das ist es.
Min. Lochgröße 0.2 mm
Anzahl der Schichten Höhere Schicht
Kupferdicke 1/3 Unze bis 2 Unzen
Farbe der Lötmaske Grün, Blau, Schwarz, Rot, Gelb, Weiß
Schlüsselwörter Hochschicht-PCB-Board, Hochschicht-Mehrstuf-PCB, Hochschicht-gedruckte Drahtplatte

Anwendungen:

Hochschicht-PCB

Hochschicht-PCB, auch als Hochschicht-Mehrschicht-PCB, Hochschicht-PCB-Board, Hochschicht-Druckschaltplatte oder Hochschicht-Schaltplatte bekannt,ist eine Art Leiterplatte (PCB) mit einer hohen SchichtzahlEs wird aufgrund seines überlegenen Designs und seiner Funktionalität in verschiedenen elektronischen Anwendungen weit verbreitet.

Seidenfarbe

High Layer PCB kommt in einer Vielzahl von Seidenbildschirmfarben, darunter weiß, schwarz und gelb.und andere wichtige Informationen auf der TafelDie Farbauswahl hängt von den Vorlieben des Kunden und der Anwendung des PCB ab.

Anzahl der Schichten

Die Schichtzahl von Hochschicht-PCB liegt in der Regel zwischen 8 und 40 oder sogar mehr.Diese hohe Schichtzahl ermöglicht komplexere Schaltkreisentwürfe und ermöglicht die Integration mehrerer Funktionen in ein einziges BoardDies macht High Layer PCBs zu einer idealen Wahl für leistungsstarke und dicht besiedelte elektronische Geräte.

Tiefstand der Platte

Die Tiefigkeit der Platte von High Layer PCB beträgt je nach Anzahl der Schichten und den Anforderungen der Anwendung zwischen 0,2 mm und 6,0 mm. Die Tiefigkeit der Platte beeinflusst ihre Steifigkeit und Flexibilität,und es wird sorgfältig ausgewählt, basierend auf den spezifischen Bedürfnissen des elektronischen Geräts.

ROHS-konform

Hochschicht-PCB entspricht der Richtlinie zur Beschränkung gefährlicher Stoffe (Restriction of Hazardous Substances, ROHS), die die Verwendung bestimmter gefährlicher Materialien in elektronischen Produkten einschränkt.Dies macht High Layer PCB zu einer sicheren und umweltfreundlichen Option für verschiedene elektronische Anwendungen.

Min. Seidenwandfreiheit

Der Mindest-Seidenschirmfreiraum von Hochschicht-PCB beträgt 0,15 mm, wodurch der klare und genaue Druck aller notwendigen Informationen auf der Tafel gewährleistet wird.Dies ermöglicht eine einfache Identifizierung und Montage von Komponenten, was zu einem effizienteren Produktionsprozess führt.

Anwendungen

Hochschicht-PCB hat eine breite Palette von Anwendungen in der Elektronikindustrie.

  • Telekommunikationsgeräte
  • Computerhardware
  • Medizinische Geräte
  • Luft- und Raumfahrtsysteme und Verteidigungssysteme
  • Elektronik für die Automobilindustrie
  • Industrielle Steuerungssysteme

Mit seiner hohen Schichtzahl, seinem überlegenen Design und der Einhaltung der Industriestandards ist High Layer PCB eine zuverlässige und effiziente Lösung für verschiedene elektronische Anwendungen.Es bietet eine stabile Plattform für die Integration komplexer Schaltungen, was zu schnelleren und zuverlässigeren elektronischen Geräten führt.


Anpassung:

Dienst für die Anpassung von Hochschicht-PCBs

Unsere High-Layer-PCB bietet eine hohe Dichte an Verbindung und erweiterte Funktionalität für Ihre elektronischen Projekte.Sie können Ihre High-Layer-PCBs auf Ihre spezifischen Bedürfnisse zugeschnitten haben.

Vorlaufzeit: 3-5 Tage

Wir verstehen die Wichtigkeit der schnellen Lieferung für Ihre Projekte. Deshalb hat unser High-Layer-PCB-Anpassungsservice eine Lieferzeit von nur 3-5 Tagen.Dies stellt sicher, dass Sie Ihre maßgeschneiderten PCBs rechtzeitig erhalten können.

RoHS-konform

Unsere High-Layer-PCB entspricht den RoHS-Vorschriften und ist damit umweltfreundlich und sicher für Ihre Projekte.

Farboptionen für Seidenschirm

Wir bieten eine Vielzahl von Farboptionen für Ihre High-Layer-PCB an, darunter weiß, schwarz und gelb. Dies ermöglicht Ihnen, die Farbe zu wählen, die am besten zu Ihren Design- und Markenanforderungen passt.

Auswahl der Kupferdicke

Unsere Hochschicht-PCB kann mit einer Kupferdicke von 1/3 Unze bis 2 Unzen angepasst werden. Dies stellt sicher, dass Ihre PCB die spezifischen Anforderungen Ihres Projekts erfüllen kann.

Oberflächenveredelungsmöglichkeiten

Um den unterschiedlichen Bedürfnissen unserer Kunden gerecht zu werden, bieten wir eine Reihe von Oberflächenveredelungsmöglichkeiten für unsere High Layer PCB an, darunter HASL, ENIG, OSP, Immersion Silber und Immersion Tin.Dies ermöglicht es Ihnen, die Oberflächenveredelung zu wählen, die am besten Ihren Projektanforderungen entspricht.

Mit unserem hochwertigen PCB-Anpassungsservice können Sie sicher sein, dass Sie ein hochwertiges und maßgeschneidertes PCB für Ihr Projekt erhalten.


Verpackung und Versand:

Verpackung und Versand von Hochschicht-PCB

Unser High-Layer-PCB-Produkt wird sorgfältig verpackt und versendet, um eine sichere Lieferung an unsere Kunden zu gewährleisten.

Verpackung

Jedes High Layer PCB wird individuell in eine antistatische Verpackung verpackt, um vor elektrostatischer Entladung während des Transports zu schützen.mit zusätzlichen Polster- und Polstermaterialien, um Schäden während des Transports zu vermeiden.

Bei größeren Bestellungen verwenden wir Paletten, um die PCBs sicher zu verpacken. Jede Palette ist schrumpfverpackt und mit Produkt- und Versandinformationen gekennzeichnet, um sie leicht zu identifizieren und zu handhaben.

Schifffahrt

Wir bieten verschiedene Versandmöglichkeiten an, um den Bedürfnissen und Vorlieben unserer Kunden gerecht zu werden.mit den für alle Aufträge bereitgestellten Nachverfolgungsinformationen.

Wir bieten auch beschleunigten Versand für dringende Bestellungen mit zusätzlichen Gebühren an. Unser Team arbeitet eng mit vertrauenswürdigen Versandpartnern zusammen, um eine rechtzeitige und zuverlässige Lieferung unserer Produkte zu gewährleisten.

Zoll und Zölle

Für internationale Bestellungen sind die Kunden für alle anfallenden Zoll- und Abgabengebühren verantwortlich.und unser Team ist bereit, Ihnen bei Fragen oder Problemen zu helfen, die auftreten können.

Wir sind bestrebt, Ihnen die besten Verpackungs- und Versanddienste zur Verfügung zu stellen, um Ihre Zufriedenheit zu gewährleisten.Bitte zögern Sie nicht, uns zu kontaktieren..
