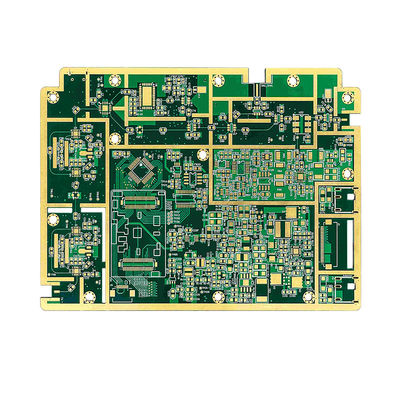

Gelbe Lötmaske Farbe FR4 Hochschicht-PCB mit Min. Liniebreite/Abstand von 3mil/3mil

Beschreibung des Produkts:

Die High-Layer-PCB, auch High-Density-Interconnect-PCB genannt, ist eine Hochleistungs-Leiterplatte, die für komplexe und fortschrittliche elektronische Geräte entwickelt wurde.Es besteht aus mehreren Schichten von Kupferspuren und Isoliermaterial, so dass es für Anwendungen mit hoher Dichte und hoher Geschwindigkeit geeignet ist.

Die High Layer PCB ist speziell für fortschrittliche und High-Tech-Produkte wie Smartphones, Tablets, medizinische Geräte, Luft- und Raumfahrttechnologie,und andere elektronische Geräte, für die komplizierte Schaltungen erforderlich sindEs ist eine entscheidende Komponente bei der Herstellung dieser Geräte und bietet eine zuverlässige und effiziente Plattform für ihre Funktionalität.

Die Hochschicht-PCB ist in verschiedenen Oberflächenveredelungsmöglichkeiten erhältlich, darunter:

• HASL (Hot Air Solder Leveling): Eine kostengünstige und weit verbreitete Oberflächenbeschichtung, die eine flache und schweißbare Oberfläche für das PCB bietet.
• ENIG (Electroless Nickel Immersion Gold): Eine beliebte Oberflächenveredelung für PCB mit hoher Dichte, die eine hervorragende Leitfähigkeit und Korrosionsbeständigkeit bietet.
• OSP (Organic Solderability Preservative): Oberflächenveredelung, die die Kupferspuren vor Oxidation schützt und eine flache und geschweißbare Oberfläche bietet.
• Immersion Silber: Eine Oberflächenveredelung, die eine hohe Leitfähigkeit und eine hervorragende Schweißfähigkeit bietet und somit für Hochfrequenzanwendungen ideal ist.
• Immersion Tin: Eine kostengünstige Oberflächenveredelung, die eine gute Leitfähigkeit und Schweißfähigkeit für das PCB bietet.

Die High Layer-PCB ist in drei Farbvarianten erhältlich:

• Weiß: Eine häufig verwendete Farbe für Seidenschirm, die einen guten Kontrast und Sichtbarkeit auf der Leiterplatte bietet.
• Schwarz: Eine beliebte Farbe für Seidenschirm, die dem PCB ein modernes und schlankes Aussehen verleiht.
• Gelb: Eine helle und auffällige Farbe, die sich hervorragend für die Markierung wichtiger Merkmale auf der Leiterplatte eignet.

Die Hochschicht-PCB bietet Impedanzsteuerung, die die Fähigkeit bietet, eine gleichbleibende elektrische Eigenschaft im gesamten PCB aufrechtzuerhalten.,Sicherstellung einer zuverlässigen und stabilen Leistung.

Die High Layer-PCB ist in verschiedenen Lötmaskenfarben erhältlich, darunter:

• Grün: Eine Standardfarbe für die Lötmaske, die einen guten Kontrast und Sichtbarkeit auf der Leiterplatte bietet.
• Blau: Eine beliebte Wahl für die Lötmaskenfarbe, die dem PCB einen modernen und schlanken Look verleiht.
• Schwarz: Eine dunkle und elegante Farbe, die sich ideal zur Markierung wichtiger Bereiche auf der Leiterplatte eignet.
• Rot: Eine helle und auffällige Farbe, die sich ideal für die Markierung kritischer Bereiche auf der Leiterplatte eignet.
• Gelb: Eine lebendige und aufmerksamkeitsstarke Farbe, die sich ideal für die Markierung von Warn- oder Warnbereichen auf der Leiterplatte eignet.
• Weiß: Eine saubere und professionelle Farbe, die sich ideal zur Markierung wichtiger Merkmale auf der Leiterplatte eignet.

Die Hochschicht-PCB entspricht den Vorschriften von RoHS (Restriction of Hazardous Substances).Sicherstellung, dass PCB keine schädlichen Stoffe enthalten, die für die Umwelt oder die menschliche Gesundheit schädlich sein können.

Die High-Layer-PCB, auch High-Density-Interconnect-PCB genannt, ist eine Hochleistungs-Leiterplatte, die für komplexe und fortschrittliche elektronische Geräte entwickelt wurde.Mit seinen fortschrittlichen Funktionen wie Impedanzsteuerung, mehrere Oberflächenveredelungs- und Lötmaskenoptionen und RoHS-Konformität, ist es die perfekte Wahl für die Montage und Herstellung von Hochschicht-Leiterplatten.Es bietet eine zuverlässige und effiziente Plattform für die Herstellung von Hightech-Elektronikgeräten, so daß es eine wesentliche Komponente in der Elektronikindustrie ist.

Eigenschaften:

• Produktbezeichnung: Hochschicht-PCB
• Min. Lötmaskenfreiheit: 0,1 mm
• Farbe der Maske: Grün, Blau, Schwarz, Rot, Gelb, Weiß
• Anzahl der Schichten: Hohe Schicht
• Min. Seidenwandfreiheit: 0,15 mm
• Kupferdicke: 1/3 Unze bis 2 Unzen
• Hochschicht-Leiterplatte
• PCB mit hoher Dichte
• Hochschicht-Mehrschicht-PCB

Technische Parameter:

Anwendungen:

Die Hochschicht-PCB (Printed Circuit Board) ist ein wichtiger Bestandteil verschiedener elektronischer Geräte wie Computer, Smartphones und medizinische Geräte.Diese fortschrittliche Technologie hat die Entwicklung elektronischer Geräte revolutioniertMit seiner hohen Schichtzahl und fortschrittlichen Funktionen wird das High Layer PCB in einer Vielzahl von Anwendungen eingesetzt.Lassen Sie uns einige der wichtigsten Anwendung und Szene für dieses Produkt zu erkunden.

Die Oberflächenbeschichtung eines Leiterplattes ist entscheidend für die Haltbarkeit und Zuverlässigkeit des Platines.Untertauchen SilberDiese Oberflächen bieten Schutz vor Korrosion und Oxidation und sorgen so für die Langlebigkeit der Platte.

Die Hochschicht-PCB ist auch als Hochschicht-Mehrschicht-PCB aufgrund ihrer mehreren Schichten bekannt.die eine höhere Dichte an Bauteilen und eine komplexere Schaltung ermöglichtEs ist ideal für Anwendungen, die eine hohe Funktionalität und Miniaturisierung erfordern.

Die Hochschicht-PCB ist eine bevorzugte Wahl für Hightech-Industrien, einschließlich Luftfahrt, Automobilindustrie und Telekommunikation.die Hochschicht-Mehrschicht-PCB zu einer idealen Lösung machtSeine fortschrittlichen Eigenschaften wie hohe Schichtzahl und präzise Layout machen ihn für komplexe und schnelle Anwendungen geeignet.

Das High Layer PCB wird in verschiedenen elektronischen Geräten und Geräten weit verbreitet und ist damit ein wesentlicher Bestandteil unseres täglichen Lebens.SchrittmacherIn der Automobilindustrie wird es in GPS-Systemen, Motorsteuerungseinheiten und Sensoren verwendet.und Basisstationen.

Die Hochschicht-PCB bietet eine Mindestlochgröße von 0,2 mm und eine Mindestlöse der Lötmaske von 0,1 mm. Diese kleinen Größen sind für eine höhere Dichte und Präzision im Schaltkreisdesign unerlässlich.Es erlaubt mehr Komponenten auf dem Brett platziert werden, was zu einem kompakteren und effizienteren Layout führt.

Die High Layer PCB entspricht den Vorschriften von RoHS (Restriction of Hazardous Substances), wodurch die Verwendung umweltfreundlicher Materialien gewährleistet wird.Es bietet auch eine Vielzahl von Farboptionen, wie Weiß, Schwarz und Gelb, so dass die Komponenten auf der Platte klar und einfach identifiziert werden können.

Zusammenfassend ist das High-Layer-PCB ein sehr vielseitiges und fortschrittliches Produkt, das eine entscheidende Rolle bei der Entwicklung moderner elektronischer Geräte spielt.und eine breite Palette von Anwendungen machen es zu einer bevorzugten Wahl in verschiedenen BranchenDa die Technologie weiter voranschreitet, wird die Nachfrage nach Hochschicht-PCBs nur zunehmen, was sie zu einem wesentlichen Produkt in der sich ständig weiterentwickelnden Elektronikindustrie macht.

Anpassung:

Unsere High-Layer-PCB ist ein vielseitiges und leistungsstarkes Produkt, das auf Ihre spezifischen Bedürfnisse zugeschnitten ist..Unsere High-Layer-PCB ist perfekt für alle Ihre hochdünstigen Verbindungsbedürfnisse und bietet eine überlegene Leistung und Zuverlässigkeit für Ihre elektronischen Geräte.

• Tiefigkeit der Platte: 0,2 mm bis 6,0 mm
• Min. Liniebreite / Abstand: 3 mm / 3 mm
• Farbe: Weiß, Schwarz, Gelb
• Oberflächenveredelung: HASL, ENIG, OSP, Eintauchsilber, Eintauchzinn
• Material: FR-4

Unsere High-Layer-PCB verfügt über die folgenden Hauptmerkmale, die sie zur perfekten Wahl für Ihre individuellen Plattenbedürfnisse machen:

• High-Density Interconnect Board: Unsere High-Layer-PCB ist für Hochdichte-Verbindungen ausgelegt, so dass sie ideal für komplexe und kompakte elektronische Geräte geeignet ist.
• High Layer Printed Circuit Board: Mit der Fähigkeit, mehrere Schichten zu stapeln, bietet unser High Layer PCB eine erhöhte Funktionalität und Vielseitigkeit für Ihr Schaltkreislaufdesign.
• Hochschicht-PCB-Board: Unser Hochschicht-PCB besteht aus hochwertigen Materialien und fortschrittlichen Fertigungsprozessen, die ein Höchstmaß an Leistung und Zuverlässigkeit gewährleisten.

Mit unserem High-Layer-PCB haben Sie die volle Kontrolle über das Design und die Spezifikationen Ihrer Platine.

• Tiefigkeit des Platzes: Wählen Sie eine Dicke zwischen 0,2 mm und 6,0 mm, um die spezifischen Anforderungen Ihres Projekts zu erfüllen.
• Min. Liniebreite/Abstand: Unsere High Layer PCB kann eine Mindestliniebreite und Abstand von 3mil/3mil aufnehmen, was komplizierte und präzise Schaltkreisentwürfe ermöglicht.
• Farbe: Wählen Sie aus drei verschiedenen Farben - weiß, schwarz oder gelb - für eine klare und leicht lesbare Beschriftung.
• Oberflächenveredelung: Wählen Sie aus einer Reihe von Oberflächenveredelungen, darunter HASL, ENIG, OSP, Immersion Silver und Immersion Tin, um Ihre Leistungs- und Kostenanforderungen zu erfüllen.
• Material: Unsere High-Layer-PCB ist aus hochwertigem FR-4-Material gefertigt, das für die Haltbarkeit und Zuverlässigkeit Ihrer elektronischen Geräte sorgt.

Mit unserem anpassbaren High-Layer-PCB können Sie ein Produkt erstellen, das Ihren genauen Bedürfnissen und Spezifikationen entspricht.Kontaktieren Sie uns noch heute, um mehr über unsere Anpassungsmöglichkeiten zu erfahren und wie wir Ihnen helfen können, Ihre elektronischen Designs zum Leben zu erwecken.

Verpackung und Versand:

Wir achten sehr auf die Verpackung und den Versand unserer Produkte, um sicherzustellen, dass sie in perfektem Zustand zu Ihnen kommen.Nachfolgend finden Sie die Details unseres Verpackungs- und Versandprozesses.:

Alle Hochschicht-PCBs sind sorgfältig in antistatischen Beuteln verpackt, um Schäden durch elektrostatische Entladungen zu vermeiden.Jeder Beutel wird dann in eine robuste Kartonbox mit ausreichend Polsterung gelegt, um das PCB während des Transports zu schützen.

Bei größeren Aufträgen können wir Paletten verwenden, um die PCB zu verpacken. Die Paletten sind schrumpfverpackt und mit einem Gurt verstärkt, um sicherzustellen, dass die PCB während des Versands sicher bleiben.

Wir nutzen seriöse Spediteure, um unsere High-Layer-PCBs an unsere Kunden zu liefern.

• Standardlandversand: Dies ist die kostengünstigste Versandmethode und wird für Inlandsbestellungen empfohlen.
• Expressversand: Für dringende Bestellungen bieten wir Expressversandoptionen wie Übernachtung oder 2-Tage-Lieferung an.
• Internationaler Versand: Wir versenden unsere Produkte weltweit und bieten verschiedene internationale Versandoptionen an, die Ihren Bedürfnissen entsprechen.

Sobald Ihre Bestellung versandt wurde, erhalten Sie eine Tracking-Nummer, damit Sie den Fortschritt Ihrer Lieferung verfolgen können.Wir bieten auch eine Versandversicherung gegen eine zusätzliche Gebühr an, um Ihren Auftrag zusätzlich zu schützen.

Bei internationalen Bestellungen ist zu beachten, dass Zollgebühren und Zölle anfallen können, die vom Kunden entstehen und je nach den Einfuhrvorschriften Ihres Landes variieren können.

Wenn Sie Fragen oder Bedenken bezüglich unseres Verpackungs- und Versandverfahrens haben, können Sie uns gerne kontaktieren.Wir verpflichten uns, einen hervorragenden Kundenservice zu bieten und sicherzustellen, dass Ihre High Layer PCBs sicher und pünktlich ankommen.
