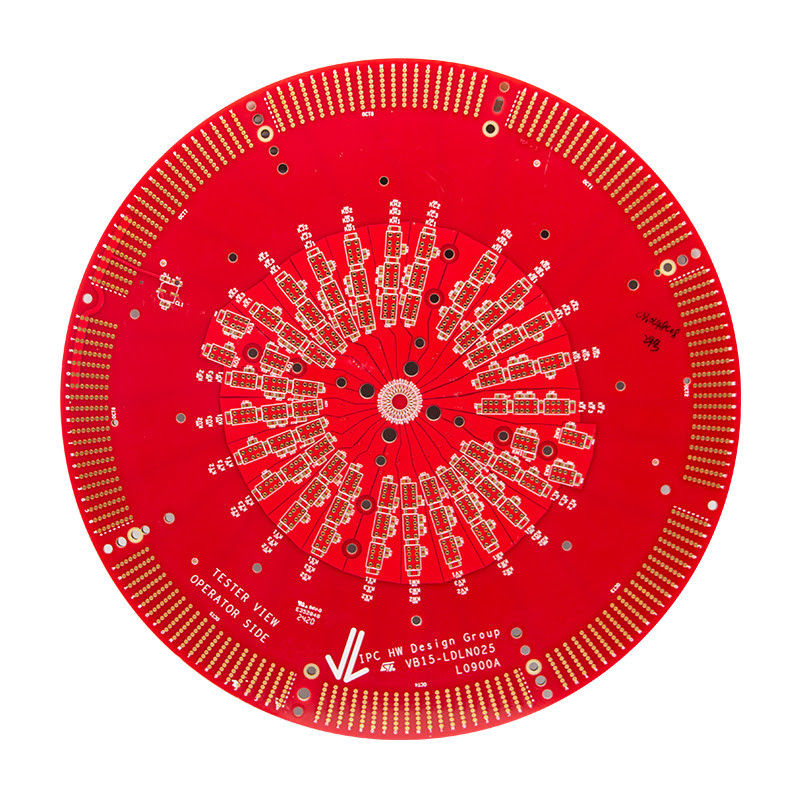

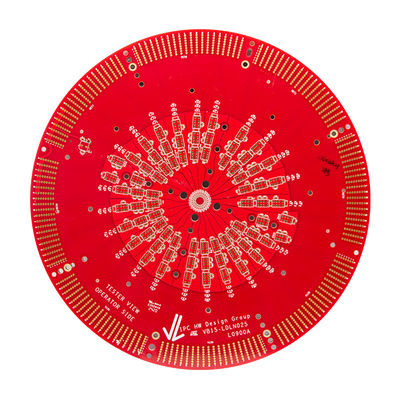

HASL Oberflächenveredelung PCB-Leiterplatte Hochschicht FR-4 Material

Beschreibung des Produkts:

High-Layer-PCB ist ein hochwertiges Druckplattenmaterial, das auf die anspruchsvollen Anforderungen fortschrittlicher elektronischer Geräte zugeschnitten ist.Gewährleistung der Langlebigkeit und Zuverlässigkeit Ihrer elektronischen Projekte.

Unsere High-Layer-PCB verfügt über ein High-Layer-Design, das mehrere Schichten von Schaltungen ermöglicht, was sie für komplexe und schnelle elektronische Anwendungen geeignet macht.Dieses fortschrittliche Design sorgt auch für eine bessere Signalintegrität und reduziert die Störungen, was zu einer überlegenen Leistung führt.

Durch den Einsatz von Impedanzsteuerungstechnologie bietet unser High Layer PCB eine präzise Kontrolle der elektrischen Eigenschaften der Schaltung.,Sicherstellung eines qualitativ hochwertigen und zuverlässigen Betriebs Ihrer elektronischen Geräte.

Min. Lochgröße von 0,2 mm für mikroskopische Konstruktion

Unsere High-Layer-PCB ist mit einer Mindestlochgröße von 0,2 mm ausgelegt, sodass mikroskopische Designs präzise umgesetzt werden können.Dies ermöglicht die Erstellung von kompakten und dichten elektronischen Geräten ohne Beeinträchtigung der Leistung..

Min. Lötmaskenfreiheit von 0,1 mm für einen optimalen Schutz

Neben der hohen Präzision und dem komplizierten Design bietet unser High-Layer-PCB auch eine minimale Lötmaskenfreiheit von 0,1 mm.Dies bietet einen optimalen Schutz vor Schweißbrücken und gewährleistet die Zuverlässigkeit und Langlebigkeit Ihrer elektronischen Geräte.

Fortgeschrittene Produktion zur Qualitätssicherung

Unsere High-Layer-PCBs werden mit fortschrittlichen Produktionstechniken und modernster Ausrüstung hergestellt.Dies gewährleistet ein höchstes Maß an Qualitätskontrolle und garantiert, dass jedes Produkt unseren strengen Qualitätsstandards entspricht..

Holen Sie sich heute Ihr Hochschicht-PCB

Wenn es um hochwertige Leiterplatten geht, sind unsere Leiterplatten die erste Wahl für Fachleute in der Elektronikindustrie.es ist die perfekte Lösung für Ihre Hochleistungs-elektronische ProjekteBestellen Sie jetzt und erleben Sie den Unterschied in Qualität und Leistung mit unserem High Layer PCB.

Eigenschaften:

• Produktbezeichnung: Hochschicht-PCB
• Farbe der Lötmaske:
  • Grün
  • Blau
  • Schwarz
  • Rot
  • Gelb
  • Weiß
• Anzahl der Schichten: Hohe Schicht
• Oberflächenbearbeitung:
  • HASL
  • ENIG
  • OSP
  • Untertauchen Silber
  • Zinn für das Eintauchen
• Kupferdicke: 1/3 Unze bis 2 Unzen
• Min. Lochgröße: 0,2 mm
• Hauptmerkmale:
  • Schaltkreisplatten für Hochleistungsmaschinen
  • Oberschicht gedruckte Platten
  • PCB der Spitzenstufe

Technische Parameter:

Anwendungen:

Die Hochschicht-PCB, auch als Superior Printed Wiring Board bekannt, ist eine Art von Leiterplatte, die für Präzisionselektronik und Hochgeschwindigkeitssignalübertragung entwickelt wurde.Es ist ein wesentlicher Bestandteil der Elektronikindustrie geworden., da es eine zuverlässige und effiziente Plattform für verschiedene elektronische Geräte bietet.

Mit seinen fortschrittlichen Funktionen und Fähigkeiten wird das High-Layer-PCB in einer Vielzahl von Anwendungen und Szenarien weit verbreitet.

Die Hochschicht-PCB wird häufig als oberste Schicht in High-End-elektronischen Geräten wie Smartphones, Laptops und Gaming-Konsolen verwendet.Durch seine hervorragende Konstruktion und Konstruktion ist er für diese modernen Geräte die perfekte WahlDie Fähigkeit des Hochschicht-PCB, die Hochgeschwindigkeitssignalübertragung zu bewältigen, und seine präzise Verkabelung sorgen für ein reibungsloses Funktionieren dieser Geräte.

In der Industrie wird das Hochschicht-PCB als oberste Druckschaltung in Geräten und Maschinen weit verbreitet.Seine hochwertige Konstruktion und zuverlässige Leistung machen ihn zur idealen Wahl für industrielle Anwendungen. Die Hochschicht-PCB kann extremen Temperaturen, Vibrationen und anderen rauen Bedingungen standhalten, was sie für den Einsatz in verschiedenen industriellen Umgebungen geeignet macht.

Eine weitere wichtige Anwendung des Hochschicht-PCB ist in der medizinischen Industrie.Seine präzise Verkabelung und seine schnelle Signalübertragung machen ihn zur perfekten Wahl für medizinische Geräte wie UltraschallgeräteDie Fähigkeit des Hochschicht-PCB, komplexe und sensible Daten zu verarbeiten, macht es zu einem wesentlichen Bauteil in Präzisionsmedizin.

Die Hochschicht-PCB wird auch in Hochgeschwindigkeits-Kommunikationsnetzen wie 5G und Glasfasernetzen weit verbreitet.Die Fähigkeit zur Hochgeschwindigkeitssignalübertragung und der geringe Signalverlust machen sie zur bevorzugten Wahl für diese Netze.Die Konstruktion der Hochschicht-PCB ermöglicht auch eine schnellere Datenübertragung, was sie für das reibungslose Funktionieren dieser Netze entscheidend macht.

In der Luftfahrt- und Verteidigungsindustrie spielt das Hochschicht-PCB eine entscheidende Rolle für das Funktionieren verschiedener elektronischer Systeme und Geräte.Seine hohe Leistungsfähigkeit und Zuverlässigkeit machen ihn zur idealen Wahl für den Einsatz in FlugzeugenDie Fähigkeit des Hochschicht-PCB, extremen Bedingungen standzuhalten, und seine präzise Verkabelung machen es für diese Anwendungen unerlässlich.

Abschließend, die Lötmaskenfarben der Hochschicht-PCB, einschließlich Grün, Blau, Schwarz, Rot, Gelb und Weiß, zusammen mit der Mindestlochgröße von 0,2 mm, Plattendicke von 0,2 mm bis 6,0 mm,und eine Mindestfreiheit für Seidenschirm und Lötmaske von 0.15 mm bzw. 0,1 mm, machen es zu einem vielseitigen und sehr begehrten Produkt in der Elektronikindustrie.Die Anwendungsbereiche reichen von High-End-Verbraucherelektronik bis hin zu kritischen Industrie- und Medizingeräten, was seine Bedeutung und Wirkung in der Welt der Präzisionselektronik und der Hochgeschwindigkeitssignalübertragung beweist.

Anpassung:

Bei High Layer PCB bieten wir erstklassige Anpassungsdienste für hochwertige Leiterplatten an.Unser Expertenteam ist bestrebt, Ihnen die beste Qualität und Leistung für Ihre spezifischen Bedürfnisse zu bieten..

• Farbe der Lötmaske:Grün, Blau, Schwarz, Rot, Gelb, Weiß
• Min. Lochgröße:0.2 mm
• Min. Liniebreite/Abstand:3 ml/3 ml
• Kupferdicke:1/3 Unze bis 2 Unzen
• Anzahl der Schichten:Höhere Schicht

Mit unseren hochwertigen Leiterplatten bieten wir eine Vielzahl von Anpassungsmöglichkeiten an, um Ihren spezifischen Anforderungen gerecht zu werden.

Zu unseren individuellen Dienstleistungen gehören:

• Benutzerdefinierte Lötmaskenfarbenoptionen
• Möglichkeiten für kleinere Löchergrößen
• Schmalere Linienbreite und Abstandsoptionen
• Möglichkeiten für eine dickere oder dünnere Kupferdicke
• Zusätzliche Schichtoptionen

Unser Team von erfahrenen Ingenieuren wird eng mit Ihnen zusammenarbeiten, um Ihre speziellen Bedürfnisse zu verstehen und Ihnen die besten Lösungen für Ihre hochwertigen Leiterplatten zu bieten.

Die Wahl von High-Layer-PCB für Ihre Anpassungsbedürfnisse bedeutet, Qualität, Zuverlässigkeit und Leistung zu wählen.

• Modernste Technik und Ausrüstung für Präzision und Genauigkeit
• Strenge Qualitätskontrollverfahren zur Gewährleistung höchster Qualitätsstandards
• Erfahrenes Team von Ingenieuren und Technikern mit umfangreichen Kenntnissen in PCBs
• Effiziente und zeitnahe Lieferung von maßgeschneiderten Produkten
• Wettbewerbsfähige Preise ohne Kompromisse bei der Qualität

Vertrauen Sie uns, um Ihnen die besten Anpassungsdienste für Ihre PCB-Anforderungen in hohem Standard zu bieten.

Verpackung und Versand:

Nach der Herstellung und Prüfung wird das Hochschicht-PCB sorgfältig verpackt, um eine sichere Lieferung an den Kunden zu gewährleisten.

• Zuerst wird das PCB in eine antistatische Blasenfolie eingewickelt, um es vor elektrostatischen Entladungen zu schützen.
• Als nächstes wird das verpackte PCB in eine robuste Kartonscheibe gelegt.
• Die Box wird mit Schaum oder anderen Dämpfstoffen gefüllt, um zu verhindern, dass sich das PCB während des Transports bewegt.
• Schließlich wird die Schachtel versiegelt und mit den Versandinformationen des Kunden versehen.

Nach der Verpackung wird das High Layer PCB an den Kunden mit einer zuverlässigen Versandmethode geliefert.

• Das Paket wird in einen sicheren und klimatisierten Container geladen.
• Der Container wird zum nächstgelegenen Flughafen oder Seehafen transportiert.
• Am Flughafen oder am Seehafen wird das Paket je nach Zielort auf ein Flugzeug, ein Schiff oder einen LKW geladen.
• Während des Transports wird das Paket verfolgt und überwacht, um seine rechtzeitige und sichere Ankunft sicherzustellen.
• Nach der Lieferung muss der Kunde für das Paket unterschreiben, um den Empfang zu bestätigen.

Mit unserer sorgfältigen Verpackung und zuverlässigen Versandmethoden garantieren wir Ihnen, dass das High Layer PCB in perfektem Zustand ankommt.

Häufige Fragen:

• F: Wie viele Schichten hat ein Hochschicht-PCB normalerweise?
• A: Hochschicht-PCB hat in der Regel mehr als 4 Schichten, kann aber je nach Komplexität des Designs bis zu 20 oder mehr Schichten haben.
• F: Was sind die Vorteile der Verwendung von Hochschicht-PCB?
• A: Hochschicht-PCB ermöglicht eine höhere Dichte an elektronischen Komponenten, reduzierte Größe und Gewicht des gesamten PCB sowie eine bessere Signalintegrität und Leistung.
• F: In welchen Arten von elektronischen Geräten werden Hochschicht-PCBs häufig verwendet?
• A: Hochschicht-PCBs werden häufig in hochtechnologischen elektronischen Geräten wie Smartphones, Tablets, Computern und medizinischen Geräten verwendet.
• F: Welche Dicke hat ein PCB mit hoher Schicht?
• A: Die typische Dicke von Hochschicht-PCB beträgt zwischen 1,57 und 2,36 Millimeter.
