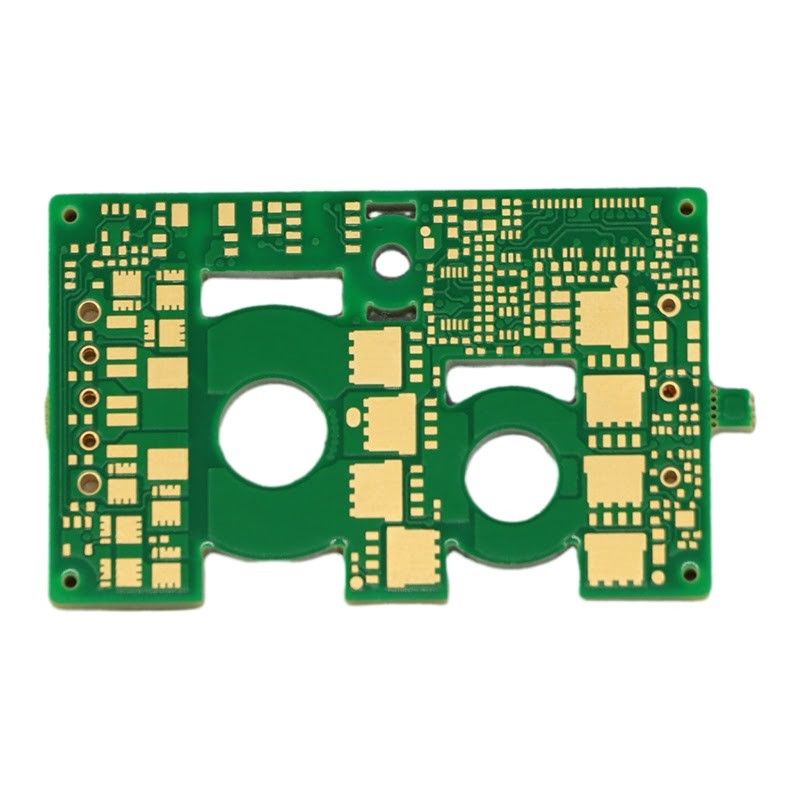

HASL ENIG Oberflächen-Hochschichtzahl Pcb mit Impedanzkontrolle

HASL ENIG Oberflächen-Hochschichtzahl Pcb mit Impedanzkontrolle

Markenbezeichnung: Ben Qiang
Modellnummer: FR-4/Rogers
MOQ: 1 PCS
Preis: custom made
Zahlungsbedingungen: Banküberweisung/Alipay/PayPal
Versorgungsfähigkeit: 200,000 Quadratmeter/Jahr
Einzelheiten
Herkunftsort:
Shenzhen, China
Zertifizierung:
ISO/TS16949/RoHS/TS16949
Material:
FR-4
Rohs-konform:
- Ja, das ist es.
Kupferdicke:
1/3 Unze bis 2 Unzen
Min. Lochgröße:
0.2 mm
Anzahl der Schichten:
Höhere Schicht
Impedanzkontrolle:
- Ja, das ist es.
Min. Linienbreite/Abstand:
3mil/3mil
Oberflächenbearbeitung:
HASL, ENIG, OSP, Immersions-Silber, Immersions-Zinn
Verpackung Informationen:
Vakuumverpackungen mit Luftperlen
Versorgungsmaterial-Fähigkeit:
200,000 Quadratmeter/Jahr
Hervorheben:

Hochschichtzahl Pcb Impedanzkontrolle

,

ENIG Oberflächenhöhe Schichtzahl Pcb

Beschreibung des Produkts

Gelb Hochschicht-PCB mit Impedanzkontrolle und FR-4 für Lötmaskenfarbe

Beschreibung des Produkts:

Hochschicht-PCB - Die nächste Generation fortschrittlicher Leiterplatten

Hochschicht-PCBs, auch als Hochschicht-Leiterplatten bekannt, sind die neueste Innovation auf dem Gebiet der fortschrittlichen Technologie.Diese hochwertigen und langlebigen Leiterplatten sind so konzipiert, daß sie den stetig wachsenden Anforderungen an effiziente und zuverlässige elektronische Geräte gerecht werden.

Höhere Qualität und Langlebigkeit

Hochschicht-PCBs werden mit den besten Materialien und den fortschrittlichsten Fertigungsprozessen hergestellt.bekannt für seine hohe Festigkeit und hervorragende elektrische EigenschaftenDies macht sie sehr langlebig und widerstandsfähig gegen harte Umweltbedingungen.

Spitzentechnologie

Unsere Hochschicht-PCBs werden mit modernster Ausrüstung und Technologie hergestellt, was eine höhere Präzision und Genauigkeit ermöglicht, was zu überlegener Leistung und Funktionalität führt.Das fortschrittliche Herstellungsprozess stellt auch sicher, dass die PCB ein hohes Maß an Konsistenz und Zuverlässigkeit aufweisen..

Farboptionen für Seidenschirm

Die Kunden können für ihre Hochschicht-PCBs aus einer Vielzahl von Seidenschirmfarben wählen, darunter weiß, schwarz und gelb.Dies ermöglicht eine größere Anpassung und Flexibilität bei der Konstruktion elektronischer Geräte.

Min. Seidenwandfreiheit und Min. Lochgröße

Unsere Hochschicht-PCBs haben eine Mindest-Silkschirm-Abstand von 0,15 mm und eine Mindest-Lochgröße von 0,2 mm. Diese Präzision sorgt dafür, dass alle Komponenten genau platziert und sicher verbunden sind,die zu hochwertigen und effizienten elektronischen Geräten führen.

Rohs-konform

Unsere Hochschicht-PCBs sind auch Rohs-konform, was bedeutet, dass sie frei von gefährlichen Materialien und umweltfreundlich sind.Dies macht sie zu einer sicheren und verantwortungsvollen Wahl für Hersteller elektronischer Geräte.

Wählen Sie Hochschicht-PCBs für Ihr nächstes Projekt

In der heutigen schnelllebigen Welt, in der sich die Technologie ständig weiterentwickelt, bieten Hochschicht-PCBs die perfekte Lösung für die Entwicklung fortschrittlicher und zuverlässiger elektronischer Geräte.hochwertige MaterialienWir bieten Ihnen die besten Hochschicht-PCBs, die Ihre Erwartungen erfüllen und übertreffen.



Eigenschaften:

  • Produktbezeichnung: Hochschicht-PCB
  • Oberflächenbearbeitung:
    • HASL
    • ENIG
    • OSP
    • Untertauchen Silber
    • Zinn für das Eintauchen
  • Anzahl der Schichten: Hohe Schicht
  • Die Verpackung ist in der Tabelle 1 aufgeführt.
  • Vorlaufzeit: 3-5 Tage
  • Min. Liniebreite / Abstand: 3 mm / 3 mm

Hochschicht-PCBs mit mehreren Oberflächenveredelungsmöglichkeiten und verschiedenen Plattendicken, die hochwertige PCB-Schaltkreislösungen für eine Vielzahl von Anwendungen bieten.Wir bieten Präzision in der Linienbreite und im Abstand, so dass unsere hochwertigen Leiterplatten ideal für Projekte mit strengen Anforderungen sind.



Technische Parameter:

Technische Spezifikation Hochschicht-PCB
Anzahl der Schichten Höhere Schicht
Farbe der Lötmaske Grün, Blau, Schwarz, Rot, Gelb, Weiß
Kupferdicke 1/3 Unze bis 2 Unzen
Impedanzkontrolle - Ja, das ist es.
Min. Lochgröße 0.2 mm
Seidenfarbe Weiß, Schwarz, Gelb
Min. Linienbreite/Abstand 3 ml/3 ml
Rohs-konform - Ja, das ist es.
Oberflächenbearbeitung HASL, ENIG, OSP, Immersionssilber, Immersionszinn
Vorlaufzeit 3-5 Tage


Anwendungen:

Hochschicht-PCB Anwendung

Die Hochschicht-PCB, auch als Hochschicht-Schaltplatte oder Hochschicht-Druckschaltplatte bekannt, ist eine Art von Leiterplatte, die für Anwendungen mit hoher Dichte und hoher Zuverlässigkeit entwickelt wurde.Es verwendet fortschrittliche Materialien und Techniken, um hohe Präzision und Leistung zu erreichenMit einer Mindestfreiheit der Lötmaske von 0,1 mm und einer Mindestfreiheit der Seidenwand von 0,15 mm eignet sich dieses PCB für eine Vielzahl von Anwendungen in verschiedenen Branchen.

Anwendungen mit hoher Dichte

Die Hochschicht-PCB ist ideal für Anwendungen mit hoher Dichte geeignet, bei denen der Platz begrenzt ist und mehrere Komponenten auf einer einzelnen Platine montiert werden müssen.Es wird häufig in elektronischen Geräten wie Smartphones verwendet., Tablets, Laptops und andere tragbare elektronische Geräte.so dass es eine beliebte Wahl für moderne elektronische Geräte ist.

Anwendungen mit hoher Zuverlässigkeit

Aufgrund seiner fortschrittlichen Materialien und Konstruktion bietet das Hochschicht-PCB eine hohe Zuverlässigkeit und Haltbarkeit, was es für Anwendungen geeignet macht, bei denen Zuverlässigkeit entscheidend ist.Dies schließt medizinische Geräte ein.Diese Anwendungen erfordern eine hohe Leistung und einen ununterbrochenen Betrieb, was das High-Layer-PCB zur idealen Wahl macht.

Anwendungen mit hoher Präzision

Die High-Layer-PCB ist mit hoher Präzision konzipiert, was sie für Anwendungen geeignet macht, die eine präzise und genaue Schaltung erfordern.Elektronik für den AutomobilbereichDie im Herstellungsprozess verwendeten fortschrittlichen Materialien und Techniken sorgen dafür, dass die PCB eine präzise und stabile Leistung bieten kann.so dass es eine bevorzugte Wahl für anspruchsvolle Anwendungen ist.

Weiterentwickelte Materialien

Das Hochschicht-PCB besteht aus FR-4-Material, einem häufig verwendeten Epoxyllaminat aus Glasfaser, das eine hervorragende elektrische Isolierung und mechanische Festigkeit bietet.Sicherstellung, dass sie umweltfreundlich und sicher für die Verwendung in verschiedenen Branchen istZusätzlich kann das Hochschicht-PCB mit einer Vielzahl von Oberflächenbeschichtungen, einschließlich HASL, ENIG, OSP, Immersion Silber und Immersion Tin, fertiggestellt werden, um verschiedenen Anwendungsanforderungen gerecht zu werden.

Schlussfolgerung

Die Hochschicht-PCB ist eine hochwertige Leiterplatte, die eine hohe Dichte, hohe Zuverlässigkeit und hohe Präzision für verschiedene Anwendungen bietet.Es eignet sich für eine Vielzahl von Industriezweigen, einschließlich Unterhaltungselektronik, medizinische Ausrüstung, Luft- und Raumfahrt und Verteidigung, Automobilindustrie und mehr.Seine hochwertige Konstruktion und Leistung machen ihn zu einem wesentlichen Bestandteil moderner Technologie und Innovation.



Anpassung:

Dienst für die Anpassung von Hochschicht-PCBs

Unsere High-Layer-PCB-Anpassung bietet eine Vielzahl von Optionen, um Ihren spezifischen Bedürfnissen gerecht zu werden.sind für komplexe und fortschrittliche Schaltungen ausgelegt, so dass sie ideal für fortschrittliche Elektronik und Anwendungen geeignet sind.

Oberflächenveredelungsmöglichkeiten

Wählen Sie aus einer Vielzahl von Oberflächenveredelungsmöglichkeiten, die Ihren Anforderungen entsprechen:

  • HASL (Hot Air Solder Leveling)
  • ENIG (elektroless Nickel Immersion Gold)
  • OSP (organisches Schweißkonservierungsmittel)
  • Untertauchen Silber
  • Zinn für das Eintauchen
Vorlaufzeit

Wir verstehen die Bedeutung der rechtzeitigen Lieferung, weshalb wir eine Vorlaufzeit von 3-5 Tagen für unseren High Layer PCB-Anpassungsservice anbieten.Wir bemühen uns, schnelle Lieferzeiten zu gewährleisten, ohne die Qualität zu beeinträchtigen..

Auswahl der Kupferdicke

Unsere Hochschicht-PCBs sind in einer Reihe von Kupferdickenvarianten erhältlich, von 1/3 Unze bis 2 Unzen. Dies ermöglicht es Ihnen, die für Ihre spezifische Anwendung und Anforderungen am besten geeignete Dicke zu wählen.

Hohe Anzahl von Schichten

Unsere High-Layer-PCBs sind so konzipiert, dass sie eine große Anzahl von Schichten aufnehmen, was sie perfekt für komplexe und fortschrittliche Schaltungen macht.Sie können die Anzahl der Schichten auswählen, die Ihren Bedürfnissen am besten entspricht.

Mindestlochgröße 0,2 mm

Wir verstehen die Bedeutung von Präzision, wenn es um PCBs geht, weshalb wir für unsere High-Layer-PCBs eine Mindestöffnung von 0,2 mm anbieten.Dies stellt sicher, dass Ihre Schaltungen genau und effizient verbunden sind.

Wählen Sie unseren High-Layer-PCB-Anpassungsservice für zuverlässige, hochwertige und fortschrittliche PCB-Lösungen. Kontaktieren Sie uns jetzt, um Ihre Anforderungen zu besprechen und ein Angebot zu erhalten.



Verpackung und Versand:

Hochschicht-PCB-Verpackung und Versand

Wir achten sehr auf die Verpackung und den Versand unserer Produkte, um sicherzustellen, dass sie in perfektem Zustand ankommen.Bitte lesen Sie die folgenden Informationen, um das Verpackungs- und Versandverfahren für Ihre Bestellung zu verstehen.

Verpackung

Alle unsere Hochschicht-PCBs sind in antistatischen Beuteln verpackt, um sie vor möglichen Schäden während des Versands zu schützen.Die Taschen sind auch mit dem Produktnamen und der Menge gekennzeichnet, um sie leicht zu identifizierenWir legen die Taschen dann in eine robuste Kartonbox mit ausreichend Polsterung, um Bewegung oder Bruch während des Transports zu verhindern.

Zusätzlich zur Schutzverpackung haben wir auch einen Verpackungsbogen mit Ihren Bestellinformationen und eine Kopie der Rechnung für Ihre Aufzeichnungen.

Schifffahrt

Wir bieten verschiedene Versandoptionen an, die Ihren Bedürfnissen am besten entsprechen. Alle Bestellungen werden innerhalb von 1-2 Werktagen nach Zahlungserhalt versandt. Wir verwenden seriöse Versandfirmen wie UPS, FedEx,und DHL, um eine sichere und rechtzeitige Lieferung zu gewährleisten.

Für Inlandsbestellungen bieten wir Standard-Landversand an, der normalerweise 3-5 Werktage dauert.Wir bieten auch beschleunigte Versandoptionen wie 2-Tage- oder Übernachtung Lieferung.

Für internationale Bestellungen bieten wir einen Standard-internationalen Versand an, der je nach Bestimmungsland zwischen 5 und 14 Werktagen dauern kann.Wir bieten auch beschleunigte internationale Versandoptionen für eine schnellere Lieferung..

Bitte beachten Sie, dass alle zusätzlichen Zollgebühren oder Steuern, die vom Bestimmungsland erhoben werden, in der Verantwortung des Kunden liegen.

Ihre Bestellung verfolgen

Sobald Ihre Bestellung versandt wurde, erhalten Sie eine Tracking-Nummer per E-Mail, mit der Sie Ihr Paket verfolgen und über den Zustand der Lieferung informiert werden können.

Wenn Sie Fragen oder Bedenken bezüglich der Verpackung und des Versands Ihrer Bestellung haben, zögern Sie bitte nicht, uns zu kontaktieren.Wir verpflichten uns, den bestmöglichen Service zu bieten und Ihre Zufriedenheit mit unserem PCB-Produkt mit hoher Schicht zu gewährleisten.
