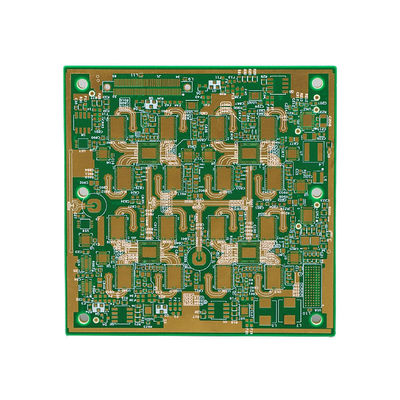

Rogers Hochschicht-PCB Jede Schicht Hdi-PCB Min-Lochgröße 0,2 mm

Beschreibung des Produkts:

Eigenschaften:

• Produktbezeichnung: Hochschicht-PCB
• Oberflächenveredelung: HASL, ENIG, OSP, Eintauchsilber, Eintauchzinn
• Min. Lötmaskenfreiheit: 0,1 mm
• Impedanzkontrolle: Ja
• Kupferdicke: 1/3 Unze bis 2 Unzen
• Vorlaufzeit: 3-5 Tage
• Hochschicht-PCB-Board
• Hochschicht-Mehrschichtplatte
• Hochschicht gedruckte Drahtplatte

Technische Parameter:

Anwendungen:

Hochschicht-PCB ist ein hochwertiges Mehrschicht-Leiterplattenwerkzeug, das in verschiedenen elektronischen Anwendungen weit verbreitet ist.Dies macht es zu einer beliebten Wahl unter Ingenieuren und Herstellern.Mit einer Kupferdicke von 1/3 Unze bis 2 Unzen, einer Mindestbreite von 3 Millimetern und anderen beeindruckenden Eigenschaften,High-Layer-PCB ist die Wahl für Hochleistungs-elektronische Geräte.

• Hochschicht-Mehrschicht-PCB:Hochschicht-PCB ist ein mehrschichtiges Leiterplattenwerk, das aus mehreren Schichten leitfähiger Kupferspuren besteht, die durch Isolationsschichten getrennt sind.Diese Struktur ermöglicht eine höhere Dichte an Komponenten und eine verbesserte Signalintegrität.
• Kupferdicke:High Layer PCB ist in einer Reihe von Kupferdicken erhältlich, von 1/3 oz bis 2 oz.Dies ermöglicht die Anpassung der elektrischen Eigenschaften der Platte an die spezifischen Anforderungen der Anwendung.
• Min. Liniebreite/Abstand:Mit einer Mindestliniebreite / -Abstand von 3 mil / 3 mil kann High Layer PCB komplizierte und kompakte Designs aufnehmen, so dass es für Anwendungen mit hoher Dichte geeignet ist.
• Rohs-konform:Hochschicht-PCB entspricht den Vorschriften von RoHS (Restriction of Hazardous Substances), wodurch sichergestellt wird, dass es frei von gefährlichen Materialien ist und für die Umwelt sicher ist.
• Vorlaufzeit:High Layer PCB hat eine kurze Vorlaufzeit von 3-5 Tagen, was eine schnellere Produktion und Lieferung von hochwertigen Leiterplatten ermöglicht.
• Min. Lochgröße:High-Layer-PCB kann eine Mindestlochgröße von 0,2 mm aufnehmen, was es für kleine und komplexe Designs geeignet macht.

Hochschicht-PCB findet seine Anwendung in verschiedenen elektronischen Geräten und Branchen, einschließlich:

• Kommunikation und Netzwerk: Hochschicht-PCB wird in Routern, Switches, Modems und anderen Netzwerkgeräten verwendet, um eine schnelle und zuverlässige Kommunikation zu gewährleisten.
• Verbraucherelektronik: Hochschicht-PCB findet sich in Smartphones, Tablets, Laptops und anderen elektronischen Verbrauchergeräten und bietet ihnen eine leistungsstarke und kompakte Schaltung.
• Industrielle Kontrollen: Hochschicht-PCB wird in industriellen Geräten und Maschinen eingesetzt und bietet eine präzise und effiziente Steuerung verschiedener Prozesse.
• Medizinische Geräte: Hochschicht-PCB wird in medizinischen Geräten wie MRT-Maschinen, Röntgenmaschinen und Herzschrittmachern verwendet, um ihre Genauigkeit und Zuverlässigkeit zu gewährleisten.
• Automobilindustrie: Hochschicht-PCB wird in verschiedenen Automobilanwendungen verwendet, einschließlich Motorsteuerungseinheiten, Armaturenbretter und Infotainment-Systeme,Sie bieten eine hohe Leistungsfähigkeit und Langlebigkeit.

Mit seinen fortschrittlichen Funktionen und hervorragenden Leistungen ist High Layer PCB die bevorzugte Wahl für High-End-elektronische Anwendungen.Die hohe Schichtzahl und die anpassbaren Funktionen machen es für eine Vielzahl von Branchen und Szenarien geeignetBestellen Sie heute noch Ihre High Layer PCB und erleben Sie die beste Leiterplatte für Ihre elektronischen Geräte.

Anpassung:

Unsere High-Layer-PCB ist ein hochdichtes Verbundbrett aus FR-4-Material, das eine überlegene Leistung und Zuverlässigkeit für Ihre elektronischen Projekte bietet.Sie können Ihr High Layer Multilayer Board an Ihre genauen Spezifikationen und Anforderungen anpassen.

• Hochschicht-Mehrschicht-Board mit hoher Dichte-Verbindung
• Material: FR-4 für höhere Leistung und Zuverlässigkeit
• Linie Breite/Abstand: 3 mm/3 mm für präzise und präzise Schaltungen
• Farboptionen: Weiß, Schwarz, Gelb für eine klare und einfache Identifizierung
• Min. Seidenwandfreiheit: 0,15 mm für ein professionelles und poliertes Erscheinungsbild
• Schichtzahl: Hohe Schicht für fortgeschrittene und komplexe Schaltkreisentwürfe

Bei High Layer PCB verstehen wir, dass jedes Projekt einzigartig ist und einen maßgeschneiderten Ansatz erfordert. Deshalb bieten wir eine Reihe von Anpassungsmöglichkeiten an, um Ihre spezifischen Bedürfnisse zu erfüllen:

• Individuelle Schichtzahl: Ob Sie eine hohe Schicht-Multi-Layer-PCB oder eine niedrigere Schichtzahl benötigen, wir können die Schichtzahl an Ihre Projektanforderungen anpassen.
• Individuelles Material: Neben FR-4 bieten wir auch andere Materialoptionen wie Polyimid und Rogers an, um Ihre spezifischen Leistungs- und Budgetanforderungen zu erfüllen.
• angepasste Seidenfarbe: Zusätzlich zu unseren Standardfarben Weiß, Schwarz und Gelb können wir auch angepasste Farboptionen anbieten, die Ihren Marken- oder Designanforderungen entsprechen.
• Persönlich angepasste Seidenfläche: Unsere Standard-Seidenfläche beträgt 0,15 mm, aber wir können sie anpassen, um Ihre gewünschte Fläche zu erreichen, um eine persönlichere Note zu erhalten.
• Maßgeschneiderte Linienbreite und -abstand: Wenn Sie eine höhere Präzision für Ihr Schaltkreislaufdesign benötigen, können wir eine kleinere Linienbreite und -abstand für Ihre Bedürfnisse anpassen.

Mit unserem High Layer PCB und unserem maßgeschneiderten Service können Sie sicher sein, dass Ihr Projekt ein hochwertiges und zuverlässiges PCB hat, das Ihren genauen Anforderungen entspricht.Kontaktieren Sie uns noch heute, um mehr über unser High Layer Multilayer Board zu erfahren und wie wir Ihnen helfen können, Ihr Projekt zu beleben.

Verpackung und Versand:

Bei High Layer PCB verstehen wir, wie wichtig es ist, unsere Produkte sicher und sicher zu verpacken und zu versenden.Hier ist eine Aufschlüsselung unseres Verpackungs- und Versandprozesses:

Unsere PCBs sind zunächst in antistatische Beutel eingewickelt, um Schäden durch statische Elektrizität zu verhindern.Anschließend werden sie in eine robuste Kartonscheibe mit Schaumstoff eingefügt, um sie während des Versands zusätzlich zu schützenDie Schachtel ist mit hochwertigem Klebeband verschlossen, um zu verhindern, dass sie während des Transports geöffnet wird.

Wir bieten auch maßgeschneiderte Verpackungsoptionen für Bestellungen an, die eine spezielle Handhabung oder einen speziellen Schutz erfordern.

Wir bieten eine Vielzahl von Versandmöglichkeiten an, um sicherzustellen, dass Ihre Bestellung pünktlich ankommt.Wir bieten auch beschleunigte Versandoptionen für dringende Bestellungen an..

Alle Bestellungen werden sorgfältig verpackt und mit den notwendigen Versandinformationen gekennzeichnet, um einen reibungslosen und effizienten Lieferprozess zu gewährleisten.Unser Team arbeitet eng mit unseren Versandpartnern zusammen, um den Fortschritt Ihrer Bestellung zu verfolgen und zu überwachen und Ihnen nach Bedarf Updates zu geben..

Hochschicht-PCBs werden international an Kunden auf der ganzen Welt geliefert.Wir haben Erfahrung mit dem Versand in verschiedene Länder und können die notwendigen Unterlagen und die Zollabfertigung für einen reibungslosen Lieferprozess bereitstellen.

Für internationale Bestellungen bieten wir sowohl Luft- als auch Seefrachtmöglichkeiten an, abhängig von der Größe und dem Gewicht der Bestellung.Unser Team wird mit Ihnen zusammenarbeiten, um die beste Versandmethode für Ihre spezifischen Bedürfnisse zu bestimmen..

Vielen Dank, dass Sie High Layer PCB für Ihre PCB-Anforderungen ausgewählt haben. Wir sind bestrebt, qualitativ hochwertige Produkte und einen hervorragenden Kundenservice bereitzustellen, einschließlich der sicheren und rechtzeitigen Lieferung Ihrer Bestellungen.
