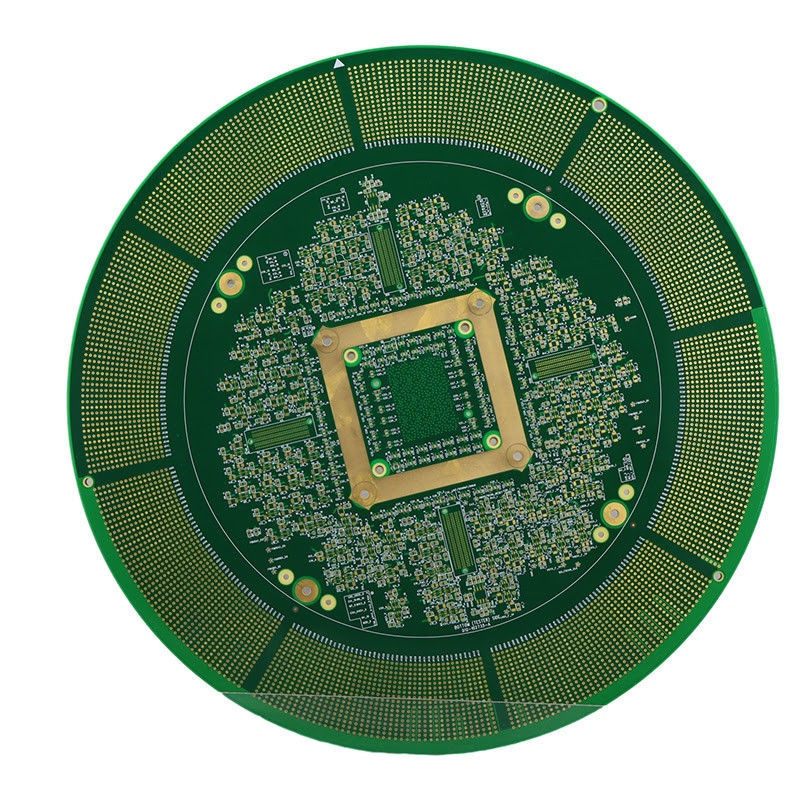

PCB mit hoher Dichte, Verbindung mit hoher Schicht

Beschreibung des Produkts:

Eigenschaften:

• Produktbezeichnung:Hochschicht-PCB
• Anzahl der Schichten:Höhere Schicht
• Farbe der Lötmaske:Grün, Blau, Schwarz, Rot, Gelb, Weiß
• Impedanzkontrolle:- Ja, das ist es.
• Min. Liniebreite/Abstand:3 ml/3 ml
• Kupferdicke:1/3 Unze bis 2 Unzen
• Hauptmerkmale:
  • PCB mit hoher Dichte
  • Hochschicht gedruckte Leiterplatte
  • Hochschicht-PCB-Board
  • HDI-PCB

Technische Parameter:

Anwendungen:

High Layer PCB, auch als High Layer Multilayer Board bekannt, ist eine Art von Leiterplatte (PCB), die für komplexe Schaltungen mit mehreren Schichten leitfähigen Materials entwickelt wurde.Diese fortschrittliche PCB-Technologie wird in verschiedenen Anwendungen weit verbreitet, einschließlich Konsumelektronik, Medizinprodukte, Industriegeräte und mehr.

Mit einem High-Layer-PCB können Sie eine höhere Schaltungsdichte, eine bessere Signalintegrität und eine verbesserte thermische Steuerung Ihrer elektronischen Geräte erreichen.Dies macht es zu einer idealen Wahl für Hochleistungs-Anwendungen, die einen effizienten und zuverlässigen Betrieb erfordern.

• Vorlaufzeit:3-5 Tage
• Farbe aus Seidenfarbe:Weiß, Schwarz, Gelb
• Anzahl der Schichten:Höhere Schicht
• Oberflächenbearbeitung:HASL, ENIG, OSP, Immersionssilber, Immersionszinn
• Tiefstand der Platte:0.2 mm bis 6.0 mm

Hochschicht-PCBs sind besonders nützlich in Anwendungen, die komplexe Schaltungen mit hohen Dichte-Verbindungen erfordern.

• Verbraucherelektronik:Hochschicht-PCBs werden häufig in Unterhaltungselektronik wie Smartphones, Laptops und Tablets verwendet, wo der Platz begrenzt ist und komplexe Schaltungen in ein kompaktes Design eingepackt werden müssen.
• Medizinprodukte:In medizinischen Geräten werden Hochschicht-PCBs verwendet, um ausgeklügelte Schaltungen zu erstellen, die präzise und präzise Operationen durchführen können.und Ultraschallgeräte.
• Industriegeräte:Industrieanlagen wie Roboter, Automatisierungssysteme und Steuerungen erfordern komplexe Schaltkreise mit hoher Dichte an Verbindungen für einen effizienten und zuverlässigen Betrieb.Hochschicht-PCBs sind eine ideale Wahl für solche Anwendungen.

Hochschicht-PCBs können Prototypen hergestellt werden, um die Funktionalität und Leistung der Schaltung vor der Massenproduktion zu testen.Dies ist besonders vorteilhaft in Anwendungen, in denen das Schaltkreislaufdesign komplex ist und mehrere Iterationen für die Optimierung erfordertDer High Layer-PCB-Prototyp ermöglicht es Ingenieuren, Entwurfsfehler zu identifizieren und notwendige Änderungen vor der Fertigung des Endprodukts vorzunehmen.Dies verringert das Risiko kostspieliger Fehler und stellt sicher, dass das Endprodukt den gewünschten Spezifikationen entspricht.

Insgesamt bieten Hochschicht-PCBs eine zuverlässige und effiziente Lösung für komplexe Schaltungen mit hohen Dichteverbindungen.und eine Reihe von Oberflächenveredelungen zur Auswahl, Hochschicht-PCBs sind ein vielseitiges und gefragtes Produkt für verschiedene Branchen.

Anpassung:

Wir bieten anpassbare Lösungen für High Layer PCB, auch bekannt als High Density Interconnect Board oder High Density Interconnect PCB, um Ihre spezifischen Anforderungen zu erfüllen und eine überlegene Leistung zu liefern.Unsere Dienstleistungen sollen Ihnen die höchste Qualität und Zuverlässigkeit in der Branche bieten.

• Min. Liniebreite/Abstand:3 ml/3 ml
• Rohs-konform:- Ja, das ist es.
• Vorlaufzeit:3-5 Tage
• Oberflächenbearbeitung:HASL, ENIG, OSP, Immersionssilber, Immersionszinn
• Material:FR-4

Unser erfahrenes Expertenteam nutzt die neueste Technologie und Techniken, um sicherzustellen, dass Ihr High Layer PCB Ihre genauen Spezifikationen erfüllt.Wir verstehen die Bedeutung von Präzision und Genauigkeit in High Density Interconnect Boards, und wir sind bestrebt, die besten Ergebnisse für Ihr Projekt zu liefern.

Mit unseren individuell angepassten Dienstleistungen haben Sie die Flexibilität, die Materialien, Oberflächenveredelungen und Lieferzeiten zu wählen, die am besten zu Ihren Bedürfnissen passen.Unsere effizienten Prozesse und hochmoderne Ausrüstung ermöglichen es uns, Ihre maßgeschneiderten Hochschicht-PCBs rechtzeitig und mit höchster Qualität zu liefern.

Investieren Sie in unsere maßgeschneiderten Dienstleistungen für High Layer PCB und erleben Sie den Unterschied in Leistung und Zuverlässigkeit.

Verpackung und Versand:

Hochschicht-PCBs werden sorgfältig verpackt und versendet, um eine sichere Lieferung an die Kunden zu gewährleisten.Unser Verpackungsprozess folgt den Industriestandards und Best Practices, um die empfindlichen Leiterplatten während des Transports zu schützen.

Jede Hochschicht-PCB wird zunächst in antistatischen Schaum gewickelt, um elektrostatische Entladungen und Beschädigungen der Komponenten zu verhindern.Anschließend wird es in eine robuste Kartonbox mit zusätzlicher Polsterung zur Stoßdämpfung gelegtDie Box ist mit hochwertigem Verpackungsteppi versiegelt, um sicherzustellen, dass das PCB während des Transports sicher bleibt.

Für internationale Sendungen verwenden wir maßgeschneiderte Holzkisten, um zusätzlichen Schutz und Stabilität zu bieten.Sicherstellung, dass die PCBs in perfektem Zustand ankommen.

Unsere Lieferpartner werden sorgfältig ausgewählt, weil sie zuverlässig und effizient Pakete liefern.einschließlich Expresslieferung für dringende Bestellungen.

Nach dem Versand erhalten die Kunden eine Tracking-Nummer, um den Fortschritt ihres Pakets zu überwachen.

Wir achten sehr sorgfältig auf die Verpackung und den Versand unserer High Layer PCBs, um sicherzustellen, dass sie unsere Kunden in unberührtem Zustand erreichen.

Häufige Fragen:

• F: Was ist der Hauptzweck von Hochschicht-PCB?
• A: Der Hauptzweck von Hochschicht-PCB besteht darin, ein kompakteres und effizienteres Schaltkreisdesign für komplexe elektronische Geräte bereitzustellen.
• F: Was sind einige Vorteile der Verwendung von Hochschicht-PCB?
• A: Zu den Vorteilen der Verwendung von Hochschicht-PCB gehören eine höhere Dichte an Komponenten, eine geringere Größe und ein geringeres Gewicht des Geräts und eine verbesserte Signalintegrität.
• F: Wie viele Schichten hat High Layer PCB in der Regel?
• A: Hochschicht-PCB hat in der Regel 6 oder mehr Schichten, kann aber bei extrem komplexen Designs bis zu 50 Schichten oder mehr haben.
• F: Welche Materialien werden in Hochschicht-PCB verwendet?
• A: Hochschicht-PCB besteht typischerweise aus Glasfaser, Kupfer und verschiedenen Arten von Harzen wie Epoxy oder Polyimid.
• F: In welchen Arten von elektronischen Geräten wird häufig High Layer PCB verwendet?
• A: Hochschicht-PCB wird häufig in Smartphones, Computern, medizinischen Geräten, Raumfahrtausrüstung und anderen komplexen elektronischen Geräten verwendet.
